1. Giới thiệu

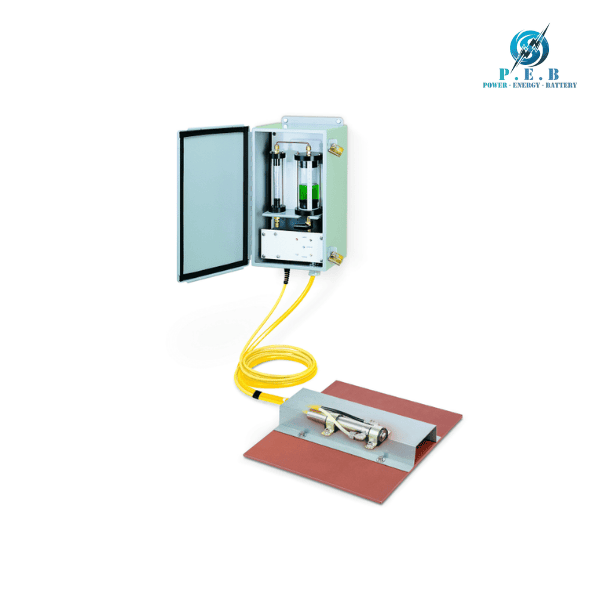

4650-4B là reservoir 2 kênh của GEOKON, được thiết kế để sử dụng trong các hệ thống quan trắc lún bằng công nghệ dây rung (Vibrating Wire Settlement System). Sản phẩm đóng vai trò là bộ phận chứa và kết nối trong hệ thống, cho phép kết nối hai cảm biến đo lún thông qua các đường ống chứa chất lỏng. Model 4650-4B được sử dụng trong các hệ thống Settlement System của GEOKON, trong đó cảm biến được đặt tại vị trí cần quan trắc còn reservoir được bố trí tại khu vực ổn định.

Nguyên lý của hệ thống dựa trên sự thay đổi áp suất thủy lực của chất lỏng trong đường ống. Khi vị trí cảm biến xảy ra lún hoặc thay đổi cao độ so với reservoir, sự chênh lệch cột áp được cảm biến ghi nhận và chuyển đổi thành tín hiệu đo. Thiết kế này phù hợp cho việc theo dõi lún từ xa tại các công trình có diện tích lớn như đập đất, nền đắp, đường giao thông và các khu vực có tải trọng gây lún.

Đặc biệt, 4650-4B là cấu hình two-channel reservoir, cho phép kết nối hai cảm biến. Model này vẫn được sử dụng trong tài liệu hệ thống 4660 hiện hành, mặc dù dòng 4650 Settlement System ban đầu đã được GEOKON ngừng sản xuất và thay thế bằng Model 4660.

2. Đặc điểm của 4650-4B

• Thiết kế 2 kênh: 4650-4B cho phép kết nối hai cảm biến đo lún trong cùng một reservoir,

• thuận tiện khi cần quan trắc nhiều điểm.

• Tích hợp PCB kết nối: Các dây tín hiệu của cảm biến được đấu nối vào các terminal riêng biệt cho Gauge 1 và Gauge 2.
• Hỗ trợ cảm biến dây rung:

• Hệ thống sử dụng tín hiệu Vibrating Wire để thực hiện các phép đo ổn định trong thời gian dài.

• Đo nhiệt độ tại reservoir:

• 4650-4B được tích hợp thermistor ở mặt sau PCB để ghi nhận thay đổi nhiệt độ tại vị trí đọc.

• Kết hợp đường ống chất lỏng: Mỗi cảm biến sử dụng hai đường ống chứa chất lỏng,

• giúp hệ thống có thể xả và loại bỏ bọt khí trong đường ống khi cần thiết.

• Thiết kế cho quan trắc từ xa: Reservoir có thể được đặt trên nền ổn định,

• trong khi cảm biến được lắp tại khu vực có khả năng xảy ra lún.

• Tương thích hệ thống GEOKON: 4650-4B được sử dụng cùng các thành phần của hệ thống đo lún GEOKON như cảm biến,

• tubing, vent line và thiết bị đọc dữ liệu.

• Phù hợp quan trắc dài hạn: Cấu hình hệ thống giúp theo dõi sự thay đổi cao độ và lún của công trình trong thời gian dài.

3. Thông số kỹ thuật của 4650-4B

• Model: 4650-4B
• Thương hiệu: GEOKON
• Loại thiết bị: Reservoir in Enclosure
• Cấu hình: Two-channel reservoir – reservoir 2 kênh
• Số cảm biến kết nối: 2 cảm biến
• Nguyên lý hệ thống: Vibrating Wire Settlement
• Kết nối cảm biến: Gauge 1 và Gauge 2
• Tín hiệu cảm biến: Vibrating Wire và Thermistor
• Đo nhiệt độ: Thermistor tích hợp trên PCB của reservoir
• Cáp kết nối jumper: Model 03-250V0-# có thể được sử dụng tùy cấu hình hệ thống.
• Đường ống chất lỏng: Mỗi cảm biến sử dụng hai đường ống chứa chất lỏng để hỗ trợ quá trình xả khí.
• Chất lỏng hệ thống: Thông thường sử dụng hỗn hợp chất chống đông đã khử khí,

• giúp hạn chế đóng băng và sự phát triển của tảo.

• Hệ thống tương thích: GEOKON Vibrating Wire Settlement System, bao gồm hệ thống Model 4660.
• Số kênh: 2 kênh đo.
• Ứng dụng đo: Theo dõi độ lún và chênh lệch cao độ giữa vị trí cảm biến và reservoir.

Lưu ý, các thông số như dải đo, độ phân giải và độ chính xác thuộc về cảm biến và toàn bộ hệ thống Settlement System, không nên xem là thông số riêng của reservoir 4650-4B. Đối với hệ thống Model 4650, các dải tiêu chuẩn được công bố là 7 m và 17 m, độ phân giải 0,025% F.S. và độ chính xác cảm biến ±0,1% F.S.

4. Ứng dụng của 4650-4B

• Quan trắc lún đập đất và đập thủy điện: Theo dõi sự thay đổi cao độ của nền và thân đập trong quá trình thi công cũng như vận hành.
• Công trình nền đắp: Đánh giá độ lún của các lớp đất hoặc vật liệu đắp dưới tác động của tải trọng.
• Đường cao tốc và đường sắt: Theo dõi lún nền đường, đặc biệt tại các khu vực đất yếu hoặc nền đất có khả năng biến dạng.
• Công trình hạ tầng lớn: Có thể tích hợp vào hệ thống quan trắc tự động để theo dõi biến dạng theo thời gian.
• Khu vực có surcharge: Giám sát sự thay đổi cao độ của nền đất khi chịu tải trọng bổ sung.
• Công trình thủy lợi và hồ chứa: Hỗ trợ quan trắc biến dạng và độ ổn định của nền móng.
• Hệ thống quan trắc địa kỹ thuật: Kết hợp với cảm biến Vibrating Wire, tubing và Data Logger để xây dựng hệ thống giám sát lún từ xa.
• Quan trắc nhiều điểm: Cấu hình hai kênh của 4650-4B phù hợp với các hệ thống cần kết nối đồng thời hai cảm biến về cùng một vị trí reservoir.
