1. Giới thiệu

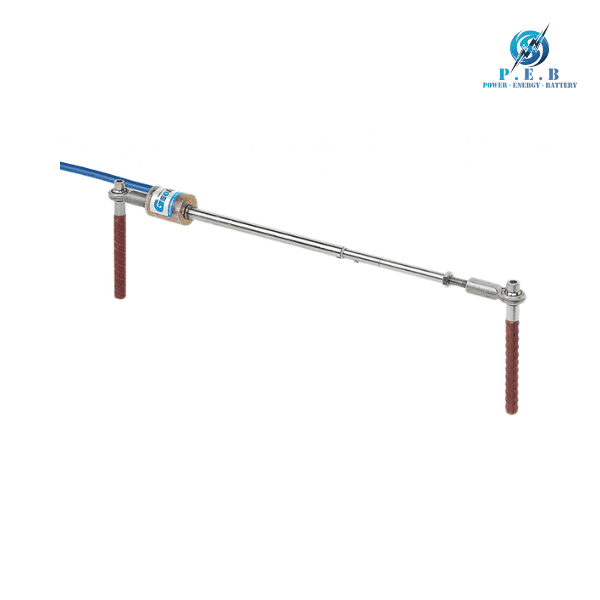

4420-1-100MM là cảm biến đo độ mở vết nứt dạng dây rung (Vibrating Wire Crackmeter) thuộc dòng Model 4420 của GEOKON, được thiết kế để đo sự dịch chuyển giữa hai điểm nằm ở hai bên vết nứt hoặc khe nối. Thiết bị phù hợp cho các hệ thống quan trắc địa kỹ thuật và kết cấu, đặc biệt tại những công trình cần theo dõi sự thay đổi của vết nứt trong thời gian dài.

Model 4420-1-100MM có phạm vi đo 100 mm, cho phép theo dõi sự dịch chuyển theo cả hướng mở rộng và nén của vết nứt. Cảm biến sử dụng công nghệ Vibrating Wire, giúp tín hiệu có thể được thu thập bằng thiết bị đọc dây rung hoặc kết nối với Data Logger để xây dựng hệ thống quan trắc tự động.

Với thiết kế chuyên dụng cho việc giám sát crack và joint, 4420-1-100MM GEOKON có thể được lắp đặt bằng phương pháp trám, bắt vít hoặc liên kết với các neo ren ở hai phía của vị trí cần đo. Đây là giải pháp phù hợp cho việc theo dõi chuyển vị của bê tông, đá và nhiều loại kết cấu công trình.

2. Đặc điểm của 4420-1-100MM

• Công nghệ cảm biến Vibrating Wire cho phép quan trắc chuyển vị ổn định trong thời gian dài.
• Phạm vi đo 100 mm, phù hợp với các vị trí có độ mở hoặc chuyển vị tương đối lớn.
• Có khả năng theo dõi sự dịch chuyển theo cả hai hướng: extension và compression.
• Độ phân giải đạt 0,025% F.S., hỗ trợ theo dõi những thay đổi nhỏ của vết nứt.
• Thiết kế cảm biến dạng thanh kết hợp cuộn dây, phù hợp để lắp đặt giữa hai điểm neo.
• Có thể lắp đặt trên bê tông hoặc đá bằng các loại neo phù hợp; cũng có tùy chọn lắp trên kết cấu thép.
• Có thể kết nối với thiết bị đọc tín hiệu Vibrating Wire hoặc Data Logger GEOKON.
• Phù hợp cho hệ thống quan trắc thủ công cũng như hệ thống thu thập dữ liệu tự động.
• Dải nhiệt độ hoạt động rộng từ -20°C đến +80°C.
• Có thể sử dụng cho các công trình cần giám sát chuyển vị và vết nứt trong thời gian dài.
• GEOKON cung cấp nhiều phạm vi đo khác nhau trong dòng 4420, giúp lựa chọn cảm biến phù hợp với yêu cầu từng công trình.

3. Thông số kỹ thuật của 4420-1-100MM

• Model: 4420-1-100MM
• Thương hiệu: GEOKON
• Loại thiết bị: Vibrating Wire Crackmeter
• Nguyên lý: Vibrating Wire
• Phạm vi đo: 100 mm
• Độ phân giải: 0,025% F.S.
• Độ chính xác: ±0,1% F.S.
• Độ phi tuyến: <0,5% F.S.
• Dải nhiệt độ hoạt động: -20°C đến +80°C
• Dải tần số: 1400–3500 Hz
• Điện trở cuộn dây: khoảng 180 Ω +10 Ω
• Đường kính trục: 12,7 mm đối với phạm vi đo 100 mm
• Đường kính cuộn dây: 25 mm
• Chiều dài cảm biến: khoảng 555 mm tại vị trí giữa hành trình
• Cáp: loại 2 cặp dây xoắn, 4 lõi, 22 AWG, có lớp shield, đường kính ngoài danh nghĩa khoảng 6,3 mm
• Tín hiệu: tín hiệu dây rung và thermistor tích hợp.

4. Ứng dụng của 4420-1-100MM

• Quan trắc vết nứt: Theo dõi sự thay đổi độ mở của các vết nứt trên kết cấu công trình.
• Quan trắc đập và hồ chứa: Giám sát chuyển vị tại các khu vực bê tông hoặc vị trí có nguy cơ phát sinh khe nứt.
• Công trình thủy điện: Theo dõi chuyển vị của các hạng mục bê tông và kết cấu liên quan.
• Cầu và hầm: Giám sát sự dịch chuyển tại các khe nối hoặc vị trí xuất hiện vết nứt.
• Tòa nhà và công trình dân dụng: Theo dõi sự phát triển của vết nứt trong quá trình vận hành.
• Công trình địa kỹ thuật: Ứng dụng trong hệ thống quan trắc chuyển vị của đất đá và các kết cấu địa kỹ thuật.
• Quan trắc kết cấu bê tông: Kiểm tra sự thay đổi của crack và joint theo thời gian.
• Hệ thống quan trắc tự động: Kết nối với Data Logger để thu thập và theo dõi dữ liệu liên tục.
