4200A-1 GEOKON VietNam

4200A-1 GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

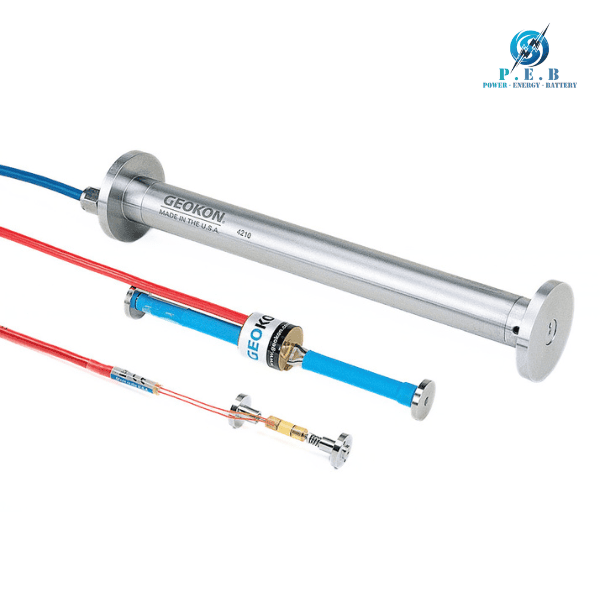

4200A-1 GEOKON Vietnam là cảm biến đo biến dạng bê tông dạng dây rung (Vibrating Wire Concrete Embedment Strain Gauge), thuộc dòng Model 4200 của GEOKON. Sản phẩm được thiết kế để đo biến dạng lâu dài bên trong khối bê tông và có thể được lắp đặt bằng cách gắn vào cốt thép, cáp căng, đúc vào briquette bê tông hoặc chèn vữa vào lỗ khoan.

Điểm đặc biệt của 4200A-1 là đây là cấu hình hoàn chỉnh của Model 4200, bao gồm cảm biến cùng plucking coil, thermistor, hose clamp và 3 m cáp. Theo tài liệu sản phẩm GEOKON cập nhật tháng 8/2026, Model 4200A-1 được cung cấp với chiều dài đo 153 mm và các phụ kiện nói trên, giúp thuận tiện hơn cho quá trình lắp đặt và kết nối hệ thống quan trắc.

Cảm biến hoạt động theo nguyên lý dây rung. Một dây thép được căng giữa hai đầu cảm biến. Khi bê tông biến dạng, khoảng cách giữa hai đầu thay đổi, làm thay đổi sức căng dây và tần số cộng hưởng. Tín hiệu này được thiết bị đọc hoặc Data Logger ghi nhận để xác định sự thay đổi biến dạng của kết cấu.

2. Đặc điểm của 4200A-1

Là cảm biến đo biến dạng bê tông dạng dây rung.
Thiết kế chuyên dụng cho việc chôn trực tiếp trong bê tông.
Phù hợp với các hệ thống quan trắc biến dạng dài hạn.
Chiều dài đo danh định khoảng 153 mm.
Cấu hình 4200A-1 bao gồm plucking coil.
Tích hợp thermistor để theo dõi nhiệt độ.
Có hose clamp hỗ trợ quá trình cố định cảm biến.
Đi kèm 3 m cáp, thuận tiện cho kết nối trong quá trình lắp đặt.
Có thể gắn cảm biến vào cốt thép hoặc cáp căng trước khi đúc bê tông.
Có thể sử dụng trong bê tông khối lớn và các kết cấu bê tông.
Hoạt động dựa trên nguyên lý thay đổi tần số cộng hưởng của dây rung.
Cho phép kết hợp với thiết bị đọc dây rung và Data Logger tương thích.
Có thể sử dụng để theo dõi biến dạng trong quá trình thi công và vận hành công trình.
Thiết kế hướng đến độ ổn định lâu dài trong hệ thống quan trắc.

3. Thông số kỹ thuật của 4200A-1

Model: 4200A-1
Thương hiệu: GEOKON
Tên sản phẩm: Model 4200 Strain Gauge
Loại: Vibrating Wire Concrete Embedment Strain Gauge
Chiều dài đo: 153 mm
Dải đo danh định: 3.000 µε
Độ phân giải: khoảng 1,0 µε khi sử dụng thiết bị đọc GK-404
Độ chính xác hiệu chuẩn: ±0,5% FSR
Độ chính xác hệ thống: khoảng ±2,0% FSR
Độ ổn định: 0,1% FS/năm
Độ tuyến tính: 0,5% FSR
Dải tần số: 450–1200 Hz
Dải nhiệt độ cảm biến: -20°C đến +80°C
Phụ kiện: Plucking coil, thermistor, hose clamp
Chiều dài cáp đi kèm: 3 m
Nguyên lý đo: Vibrating Wire
Thiết bị đọc: Có thể sử dụng với các thiết bị đọc dây rung GEOKON tương thích.

Theo bảng thông số kỹ thuật GEOKON, Model 4200 có dải đo danh định 3.000 µε, độ phân giải 1,0 µε, độ chính xác hiệu chuẩn ±0,5% FSR, độ ổn định 0,1% FS/năm và độ tuyến tính 0,5% FSR. Dải nhiệt độ tiêu chuẩn được công bố là -20°C đến +80°C.

Khi sử dụng thiết bị đọc GK-404, Model 4200 được đọc tại Readout Position D và giá trị có thể hiển thị trực tiếp theo đơn vị microstrain (µε). Việc đo nhiệt độ đồng thời cũng được khuyến nghị vì nhiệt độ có thể ảnh hưởng đến biến dạng đo được trong quá trình bê tông đóng rắn và vận hành.

4. Ứng dụng của 4200A-1

4200A-1 GEOKON Vietnam được sử dụng trong các hệ thống quan trắc biến dạng bê tông, đặc biệt tại những công trình yêu cầu theo dõi biến dạng bên trong kết cấu trong thời gian dài. Dòng Model 4200 được GEOKON thiết kế cho nhiều loại công trình bê tông như móng, cọc, cầu, đập, bồn chứa và lớp lót đường hầm.
