1. Giới thiệu

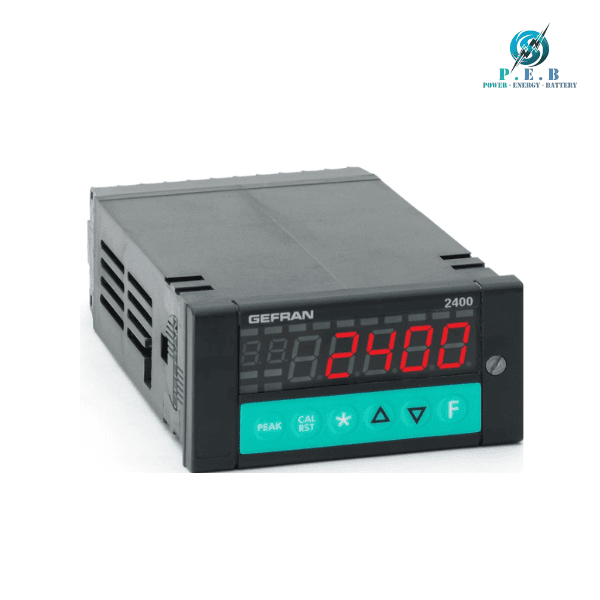

2400-0-W-4R-0-1 là bộ hiển thị và cảnh báo nhanh thuộc dòng 2400 của Gefran, được thiết kế để thu nhận, hiển thị và giám sát các tín hiệu quá trình trong hệ thống tự động hóa công nghiệp. Thiết bị sử dụng bộ vi xử lý tốc độ cao, phù hợp với những ứng dụng yêu cầu phản hồi nhanh đối với các tín hiệu có tốc độ thay đổi lớn. Theo cấu hình mã sản phẩm, 2400-0-W-4R-0-1 có nguồn cấp 100…240 VAC/DC, ngõ ra analog retransmission và 4 ngõ ra relay.

Thiết bị có kích thước mặt trước 96 × 48 mm, tương đương chuẩn 1/8 DIN, thuận tiện lắp đặt trên mặt tủ điều khiển. Mặt trước được trang bị màn hình LED 5 chữ số và bàn phím 6 phím, hỗ trợ người vận hành theo dõi giá trị quá trình cũng như thiết lập các thông số cần thiết.

Một ưu điểm đáng chú ý của dòng 2400 là khả năng tiếp nhận nhiều loại tín hiệu như strain gauge, potentiometer, tín hiệu tuyến tính, thermocouple và RTD. Thiết bị cũng hỗ trợ các chức năng giám sát giá trị cực đại, cực tiểu và peak-to-peak, phù hợp cho các hệ thống đo lực, áp suất, nhiệt độ, vị trí và các đại lượng công nghiệp khác.

2. Đặc điểm của 2400-0-W-4R-0-1

• 2400-0-W-4R-0-1 thuộc dòng bộ hiển thị và cảnh báo nhanh Gefran 2400.
• Thiết kế dạng 96 × 48 mm, chuẩn 1/8 DIN, phù hợp lắp trên tủ điện và bảng điều khiển.
• Sử dụng bộ vi xử lý tốc độ cao để xử lý các tín hiệu có sự thay đổi nhanh.
• Màn hình LED 5 chữ số, hỗ trợ hiển thị rõ giá trị quá trình và thông số cài đặt.
• Trang bị bàn phím mềm 6 phím ở mặt trước.
• Hỗ trợ các tín hiệu đầu vào như strain gauge, potentiometer, tín hiệu tuyến tính, TC và RTD tùy cấu hình. 
• Hỗ trợ 2 đầu vào analog chính trên nền tảng 2400, cho phép thực hiện các phép đo vi sai trong những ứng dụng phù hợp.
• Có 2 đầu vào analog phụ dành cho tín hiệu tuyến tính.
• Cấu hình 4R cung cấp 4 ngõ ra relay.
• Cấu hình W cung cấp ngõ ra analog retransmission 0/4…20 mA hoặc 0…10 V theo cấu hình.
• Có khả năng lưu trữ các giá trị min peak, max peak và peak-to-peak.
• Hỗ trợ các chức năng cảnh báo có thể cấu hình theo yêu cầu hệ thống.
• Có chức năng failsafe cho các ứng dụng cần tăng mức độ giám sát.
• Có 2 đầu vào số phục vụ các chức năng như reset alarm, reset peak, hold hoặc lựa chọn setpoint.
• Thiết bị có độ chính xác cao khoảng 0,1% toàn thang ±1 digit theo thông số dòng sản phẩm.
• Mặt trước đạt IP54, có thể đạt IP65 khi sử dụng nắp bảo vệ phù hợp.
• Có thể sử dụng nguồn cấp cho transmitter và cảm biến strain gauge theo cấu hình.
• Thiết kế phù hợp với nhiều hệ thống đo và giám sát trong tự động hóa công nghiệp.

3. Thông số kỹ thuật của 2400-0-W-4R-0-1

• Mã sản phẩm: 2400-0-W-4R-0-1.
• Mã Gefran: F028816.
• Thương hiệu: Gefran.
• Dòng sản phẩm: 2400.
• Loại thiết bị: Bộ hiển thị và cảnh báo nhanh.
• Kích thước mặt trước: 96 × 48 mm.
• Tiêu chuẩn lắp đặt: 1/8 DIN.
• Chiều sâu thiết bị: khoảng 167 mm.
• Màn hình: LED.
• Số chữ số hiển thị: 5 chữ số.
• Bàn phím: 6 phím.
• Đầu vào: Có thể cấu hình cho strain gauge, potentiometer, tín hiệu tuyến tính, TC và RTD.
• Đầu vào analog phụ: 2.
• Ngõ ra analog: 0/4…20 mA hoặc 0…10 V.
• Ngõ ra relay: 4 relay.
• Giao tiếp số: Không có trong cấu hình mã 0; RS485/RS232 hoặc Profibus DP là các tùy chọn khác của dòng 2400.
• Nguồn cấp: 100…240 VAC/DC.
• Độ chính xác: khoảng 0,1% FS ±1 digit.
• Cấp bảo vệ mặt trước: IP54; có thể đạt IP65 với nắp bảo vệ.
• Chức năng: Hiển thị, cảnh báo, đo vi sai, lưu giá trị peak và retransmission tín hiệu.
• Mã cấu hình: 2400 / 0 / W / 4R / 0 / 1.

Khi lựa chọn 2400-0-W-4R-0-1, người dùng nên kiểm tra loại tín hiệu thực tế, yêu cầu của ngõ ra relay, dạng tín hiệu retransmission và nguồn cấp của tủ điều khiển. Việc đối chiếu chính xác mã cấu hình giúp thiết bị tương thích với hệ thống và tránh nhầm lẫn giữa các phiên bản của dòng 2400.

4. Ứng dụng của 2400-0-W-4R-0-1

• Đo áp suất: Kết hợp với cảm biến áp suất để hiển thị và giám sát giá trị áp suất trong dây chuyền.
• Đo lực: Sử dụng cùng load cell hoặc strain gauge để theo dõi lực trong máy công nghiệp.
• Đo nhiệt độ: Có thể tiếp nhận tín hiệu TC hoặc RTD theo cấu hình phù hợp.
• Đo vị trí: Kết nối với potentiometer hoặc cảm biến vị trí để giám sát chuyển động tuyến tính.
• Máy ép nhựa: Theo dõi lực, áp suất hoặc các tín hiệu quá trình cần cảnh báo nhanh.
• Máy đùn nhựa: Hỗ trợ giám sát các đại lượng quá trình và đưa tín hiệu cảnh báo đến hệ thống điều khiển.
• Dây chuyền tự động hóa: Sử dụng relay để thực hiện các chức năng cảnh báo hoặc đóng cắt thiết bị ngoại vi.
• Hệ thống kiểm tra: Theo dõi các giá trị cực đại, cực tiểu và peak-to-peak trong quá trình thử nghiệm.
• Thiết bị thủy lực: Hiển thị và cảnh báo áp suất hoặc lực từ các cảm biến tương ứng.
• Hệ thống xử lý vật liệu: Có thể sử dụng để giám sát lực căng hoặc các tín hiệu đo từ load cell.
• Tủ điều khiển công nghiệp: Kích thước 96 × 48 mm giúp tích hợp thuận tiện trên mặt tủ.
• Các hệ thống cần retransmission: Ngõ ra analog cho phép truyền lại giá trị đo đến thiết bị điều khiển hoặc ghi nhận dữ liệu
