1771-PK-115 Gill Instruments VietNam

1771-PK-115 Gill Instruments VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

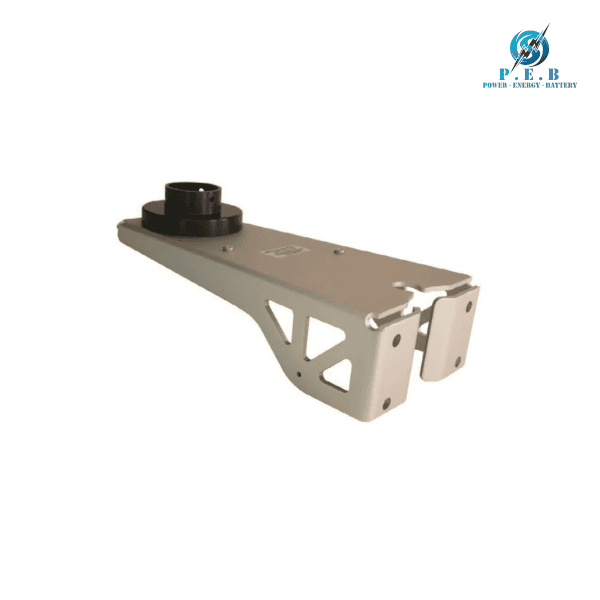

1771-PK-115 là phụ kiện giá đỡ lắp đặt do Gill Instruments phát triển, được sử dụng để cố định các thiết bị MaxiMet lên tường hoặc cột đứng trong các hệ thống quan trắc thời tiết và môi trường. Đây là phụ kiện cơ khí hỗ trợ lắp đặt, không phải cảm biến đo lường độc lập. Gill Instruments liệt kê 1771-PK-115 trong nhóm phụ kiện dành cho MaxiMet Compact Weather Stations.

Giá đỡ 1771-PK-115 được thiết kế với cơ cấu kẹp phù hợp với cột có đường kính từ 30 đến 58 mm. Nhờ cấu trúc này, người dùng có thể lắp thiết bị MaxiMet lên các cột đứng mà không cần chế tạo thêm một bộ gá riêng. Giá đỡ có chiều dài khoảng 285 mm và chiều rộng khoảng 130 mm, phù hợp với yêu cầu bố trí thiết bị ngoài trời.

Trong quá trình lắp đặt trạm thời tiết, vị trí và hướng của cảm biến ảnh hưởng trực tiếp đến chất lượng dữ liệu. Vì vậy, sử dụng đúng giá đỡ giúp thiết bị được cố định chắc chắn, giữ đúng vị trí và tạo không gian đo thông thoáng. Đối với MaxiMet có chức năng đo gió, tài liệu Gill Instruments yêu cầu căn chỉnh dấu hướng Bắc của cảm biến theo cột giá đỡ trước khi cố định thiết bị.

2. Đặc điểm của 1771-PK-115

• Mã sản phẩm: 1771-PK-115.
• Thương hiệu: Gill Instruments.
• Là giá đỡ chuyên dụng cho dòng MaxiMet Compact Weather Stations.
• Có thể sử dụng để lắp MaxiMet lên tường hoặc cột đứng.
• Cơ cấu kẹp tương thích với cột có đường kính 30–58 mm.
• Thiết kế giúp cố định thiết bị chắc chắn trong quá trình vận hành ngoài trời.
• Có thể sử dụng cho nhiều cấu hình MaxiMet theo hướng dẫn lắp đặt của Gill Instruments.
• Hỗ trợ bố trí cảm biến ở vị trí cao, hạn chế vật cản ảnh hưởng đến phép đo.
• Có vị trí kết nối dây tiếp địa trên khung giá đỡ.
• Khi lắp cảm biến gió MaxiMet, cần căn chỉnh dấu Bắc của cảm biến theo hướng cột giá đỡ.
• Sử dụng vít và vòng đệm đi kèm trong hộp MaxiMet để cố định thiết bị.
• Thiết kế phù hợp cho các hệ thống quan trắc thời tiết, môi trường và đo gió ngoài trời.
• Có thể sử dụng trong cả các dự án lắp đặt mới và thay thế phụ kiện bảo trì.

3. Thông số kỹ thuật của 1771-PK-115

• Part Number: 1771-PK-115.
• Tên sản phẩm: Mounting Bracket.
• Thương hiệu: Gill Instruments.
• Nhóm sản phẩm: MaxiMet Accessories.
• Chức năng: Giá đỡ lắp đặt thiết bị.
• Vị trí lắp đặt: Tường hoặc cột đứng.
• Đường kính cột tương thích: 30–58 mm.
• Chiều dài giá đỡ: khoảng 285 mm.
• Chiều rộng: khoảng 130 mm.
• Cơ cấu cố định: Kẹp cột và cụm gá lắp thiết bị.
• Kết nối tiếp địa: Có vị trí gắn dây tiếp địa trên chassis của giá đỡ.
• Mô-men siết vít cố định cảm biến: tối đa 1,5 Nm theo hướng dẫn MaxiMet hiện hành.
• Mô-men siết đai ốc kẹp: 3 Nm, siết đều các đai ốc bên ngoài.
• Yêu cầu cột: Cột lắp đặt cần được làm sạch, loại bỏ dầu mỡ trước khi lắp cụm kẹp.
• Phạm vi sử dụng: Lắp đặt thiết bị MaxiMet trong hệ thống quan trắc ngoài trời.
• Tương thích: MaxiMet Compact Weather Stations theo cấu hình được Gill Instruments hỗ trợ.

Khi lắp đặt, Gill Instruments khuyến nghị đặt thiết bị ở phía trên cột để có trường quan sát đo thông thoáng. Đối với cột nhỏ hơn 38 mm, bộ phận tấm chuyển động của cụm kẹp cần được đảo chiều để phù hợp với đường kính cột. Giá đỡ cũng có vị trí để kết nối dây tiếp địa với tiết diện tối thiểu 6 mm² theo hướng dẫn của hãng.

4. Ứng dụng của 1771-PK-115

• Lắp đặt trạm thời tiết MaxiMet: Dùng để cố định thiết bị MaxiMet trên cột hoặc tường.
• Quan trắc khí tượng: Hỗ trợ lắp đặt cảm biến ở vị trí phù hợp để thu thập dữ liệu thời tiết chính xác.
• Đo tốc độ và hướng gió: Giúp giữ cảm biến gió ở vị trí ổn định và thuận tiện căn chỉnh hướng Bắc.
• Quan trắc môi trường: Phù hợp cho các hệ thống giám sát môi trường ngoài trời.
• Trạm đo tự động: Có thể kết hợp với MaxiMet, cáp truyền thông và data logger để tạo thành hệ thống quan trắc hoàn chỉnh.
• Năng lượng tái tạo: Hỗ trợ lắp đặt thiết bị đo thời tiết tại các dự án điện gió hoặc điện mặt trời.
• Ứng dụng hàng hải và ven biển: Có thể sử dụng làm giá đỡ cho thiết bị MaxiMet tại các khu vực cần quan trắc khí tượng.
• Nghiên cứu khoa học: Phù hợp cho các trạm thử nghiệm và hệ thống nghiên cứu thời tiết ngoài thực địa.
• Bảo trì, thay thế: Có thể sử dụng để thay thế giá đỡ cũ hoặc hoàn thiện cấu hình lắp đặt cho hệ thống MaxiMet.
