X3301S4M23T2, 028251-001 DET-TRONICS Vietnam

X3301S4M23T2, 028251-001 DET-TRONICS Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

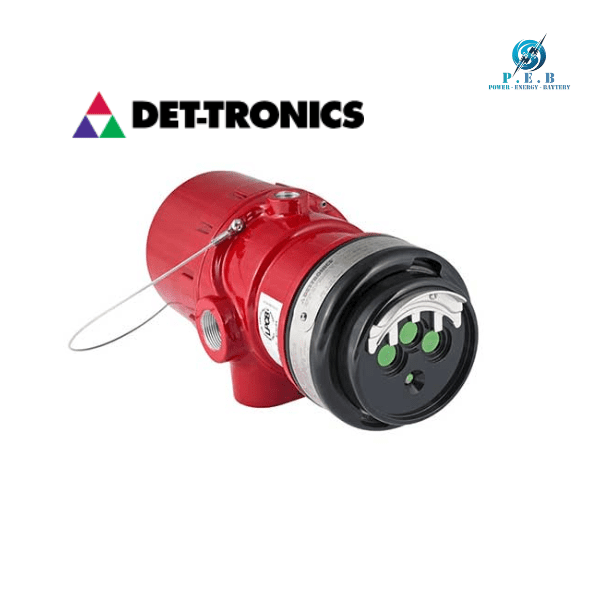

1.Tổng quan về X3301S4M23T2

X3301 là đầu dò ngọn lửa sử dụng công nghệ hồng ngoại đa phổ (MIR), cho khả năng phát hiện vượt trội các đám cháy từ nhiên liệu hydrocarbon nhẹ đến nặng, đồng thời giảm thiểu tối đa hiện tượng báo động giả. Thiết bị đạt chứng nhận chống nổ theo cả chuẩn Division và Zone, phù hợp lắp đặt trong nhà lẫn ngoài trời.

X3301 được tích hợp ba cảm biến hồng ngoại cùng hệ thống xử lý tín hiệu chuyên dụng. Cấu hình ngõ ra tiêu chuẩn bao gồm rơ-le báo cháy, rơ-le lỗi và rơ-le phụ trợ, cùng tùy chọn ngõ ra dòng cách ly 0–20 mA, có thể hỗ trợ giao thức truyền thông HART.

2.Đặc điểm X3301S4M23T2

Tuân thủ tiêu chuẩn FM 3260.
Được chứng nhận theo tiêu chuẩn EN54.
Đạt mức an toàn SIL 2, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao.
Phù hợp với các yêu cầu của Chỉ thị ATEX.
Hiệu suất được chứng nhận cho nhiều loại nhiên liệu và quy mô đám cháy khác nhau.
Có sẵn các phiên bản EQP cho môi trường nguy hiểm.
Khả năng phát hiện tầm xa đối với các đám cháy có nguồn gốc carbon.
Cung cấp tùy chọn giao tiếp HART.
Hỗ trợ chuẩn FDT/DTM cho cấu hình và chẩn đoán.
Nhiều mức độ nhạy để linh hoạt theo từng ứng dụng.
Khả năng loại bỏ cảnh báo giả ở mức tối đa.
Tự động hiệu chuẩn và giám sát độ toàn vẹn quang học.
Phát hiện ngọn lửa ổn định nhờ xử lý nền hồng ngoại điều chế.
Hệ thống quang học có gia nhiệt, được điều khiển bằng vi xử lý.
Các tùy chọn kiểm tra thiết bị được phê duyệt bởi bên thứ ba, bao gồm kiểm tra quang học bằng nam châm và kiểm tra quang học thủ công.
Đèn LED ba màu hiển thị trạng thái hoạt động và vùng quan sát (FOV) của đầu dò.
Tuân thủ các tiêu chuẩn về nhiễu sóng vô tuyến (RFI) và tương thích điện từ (EMC).
Tích hợp chức năng ghi lại sự kiện kèm theo thời gian và ngày tháng.
Khoang đấu dây tích hợp, giúp việc lắp đặt thuận tiện hơn.
Hoạt động ổn định trong điều kiện thời tiết bất lợi và môi trường nhiều bụi bẩn.

3.Thông số kỹ thuật

Điện áp hoạt động (Operating Voltage):
- 24 VDC danh định
- Dải điện áp: 18 VDC (tối thiểu) đến 30 VDC (tối đa)
- Độ gợn sóng tối đa: 2 V đỉnh-đỉnh
Công suất tiêu thụ (Power Consumption):
- Tối thiểu 4 W (không sử dụng bộ gia nhiệt)
- 17 W tại 30 VDC khi lắp điện trở EOL và bộ gia nhiệt hoạt động ở mức tối đa
Tiếp điểm rơ-le (Relay Contacts):
- Dòng định mức: 5 A tại 30 VDC
Rơ-le báo cháy (Fire Alarm):
- Dạng Form C (tiếp điểm NO và NC)
- Trạng thái thường: không cấp điện
- Hỗ trợ chế độ chốt (latching) và không chốt (non-latching)
Rơ-le lỗi (Fault):
- Dạng Form A (tiếp điểm NO)
- Trạng thái thường: có cấp điện
- Hỗ trợ chế độ chốt và không chốt
Rơ-le phụ (Auxiliary):
- Dạng Form C (tiếp điểm NO và NC)
- Trạng thái thường: có cấp điện / không cấp điện
- Hỗ trợ chế độ chốt và không chốt
Ngõ ra dòng (Current Output – tùy chọn):
- 0–20 mA (±0,3 mA)
- Điện trở vòng lặp tối đa:
  - 500 Ω tại 18–19,9 VDC
  - 600 Ω tại 20–30 VDC
Dải nhiệt độ (Temperature Range):
- Vận hành: –40°F đến +167°F (–40°C đến +75°C)
- Lưu trữ: –67°F đến +185°F (–55°C đến +85°C)
- Khu vực nguy hiểm: –55°C đến +125°C
Dải độ ẩm (Humidity Range):
- 0–95% RH
- Chịu được độ ẩm ngưng tụ 100% trong thời gian ngắn
Dải nhạy phổ (Spectral Sensitivity Range):
- 4 – 5 micron
Dây dẫn (Wiring):
- Khuyến nghị cáp có chống nhiễu 16 AWG hoặc 2,5 mm²
Vật liệu vỏ (Enclosure Material):
- Nhôm không chứa đồng (sơn phủ)
- Hoặc thép không gỉ 316 / CF8M đúc
Kích thước đầu vào ống luồn dây (Conduit Entry Size):
- 3/4 inch NPT hoặc M25
