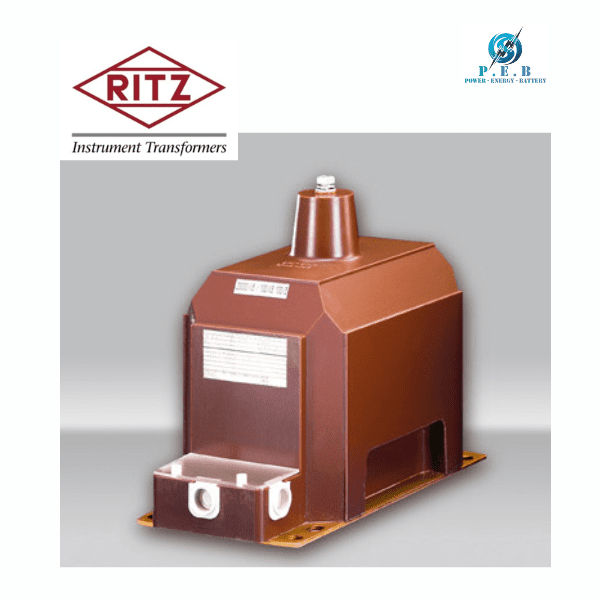

VES7.2-02 (build in VES12-02) RITZ INSTRUMENT Vietnam

VES7.2-02 (build in VES12-02) RITZ INSTRUMENT Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1.Tổng quan về VES7.2-02

VES7.2-02 là thiết bị transformer đo lường được tích hợp trong dòng VES12-02 của RITZ Instrument. Thiết bị được thiết kế để hỗ trợ các hệ thống đo lường và bảo vệ trong mạng lưới điện trung thế.

Transformer VES7.2-02 giúp chuyển đổi các giá trị điện áp hoặc dòng điện cao trong hệ thống điện thành mức an toàn để các thiết bị đo lường, công tơ điện và hệ thống bảo vệ có thể xử lý.

Nhờ khả năng hoạt động ổn định và độ chính xác cao, VES7.2-02 thường được sử dụng trong các ứng dụng như:

• Trạm biến áp điện lực

• Hệ thống phân phối điện trung thế

• Nhà máy công nghiệp

• Hệ thống năng lượng tái tạo

• Hệ thống giám sát và bảo vệ lưới điện

2.Đặc điểm nổi bật của VES7.2-02

• Độ chính xác đo lường cao:
  Cung cấp dữ liệu đo lường điện áp và dòng điện với độ chính xác cao nhờ được thiết kế theo các tiêu chuẩn đo lường nghiêm ngặt, giúp giảm sai số và nâng cao hiệu quả giám sát năng lượng cũng như bảo vệ lưới điện.

• Thiết kế tích hợp trong hệ thống VES12-02:

  • Tối ưu hóa không gian lắp đặt trong tủ điện và trạm biến áp

  • Giúp hệ thống gọn gàng và dễ quản lý hơn

  • Giảm chi phí lắp đặt và bảo trì

• Độ bền cao trong môi trường công nghiệp:

  • Sử dụng vật liệu cách điện chất lượng cao

  • Cấu trúc cơ khí chắc chắn

  • Hoạt động ổn định trong điều kiện nhiệt độ và độ ẩm cao

  • Phù hợp với môi trường công nghiệp và trạm biến áp

3.Thông số kỹ thuật

Part No.:   VES7.2-02 (build in VES12-02)

Transformer

Outline Drawing: RS122Z4001.02

6.6/v3:0.1/v3 kV winding 1: 0.5 ,50VA VF:1.9Un/8h 50Hz, E IL: 7.2/20/60kV IEC61869-3

• Kiểu: ASN 12 / ASN 17,5 / ASN 24 / ASN 36

Điện áp

• Điện áp định mức (Um):

  • ASN 12: 12 kV

  • ASN 17,5: 17,5 kV

  • ASN 24: 24 kV

  • ASN 36: 36 kV

• Điện áp thử (Prüfspannungen):

  • ASN 12: 28 / 75 kV

  • ASN 17,5: 38 / 95 kV

  • ASN 24: 50 / 125 kV

  • ASN 36: 70 / 170 kV

Dòng điện

• Dòng điện sơ cấp định mức (Iₚₙ):

  • ASN 12 / 17,5 / 24: đến 1250 A

  • ASN 36: đến 2500 A

• Dòng điện thứ cấp định mức (Iₛₙ): 1 A hoặc 5 A

Khả năng chịu dòng ngắn mạch

• Dòng ngắn mạch nhiệt (Ith): đến 1000 × Iₚₙ, tối đa 100 kA

• Dòng xung động (Idyn): 2,5 × Ith

Lõi đo

• Số lõi và cấu hình lõi phụ thuộc yêu cầu về:

  • Cấp chính xác

  • Hệ số quá dòng

  • Công suất tải

Tần số

• 50 / 60 Hz

Khối lượng

• ASN 12: 24 kg

• ASN 17,5: 24 kg

• ASN 24: 38 kg

• ASN 36: 70 kg

4.Ứng dụng của VES7.2-02 trong hệ thống điện

Trạm biến áp điện lực

Trong các trạm biến áp, VES7.2-02 giúp cung cấp dữ liệu đo lường chính xác cho các thiết bị giám sát và bảo vệ. Thiết bị đóng vai trò quan trọng trong việc đảm bảo an toàn cho toàn bộ hệ thống điện.

Hệ thống phân phối điện công nghiệp

Các nhà máy sản xuất thường cần theo dõi điện năng tiêu thụ và tình trạng hệ thống điện. VES7.2-02 giúp cung cấp thông tin điện áp và dòng điện chính xác để hỗ trợ quá trình quản lý năng lượng.

Hệ thống năng lượng tái tạo

Trong các dự án điện gió hoặc điện mặt trời, việc đo lường và giám sát điện năng là rất quan trọng. VES7.2-02 giúp hệ thống kiểm soát năng lượng hiệu quả và đảm bảo sự ổn định của lưới điện.

Hệ thống bảo vệ và giám sát điện

Các hệ thống bảo vệ điện cần dữ liệu chính xác để phát hiện sự cố và kích hoạt các cơ chế bảo vệ. VES7.2-02 cung cấp tín hiệu đo lường đáng tin cậy cho các thiết bị bảo vệ.
