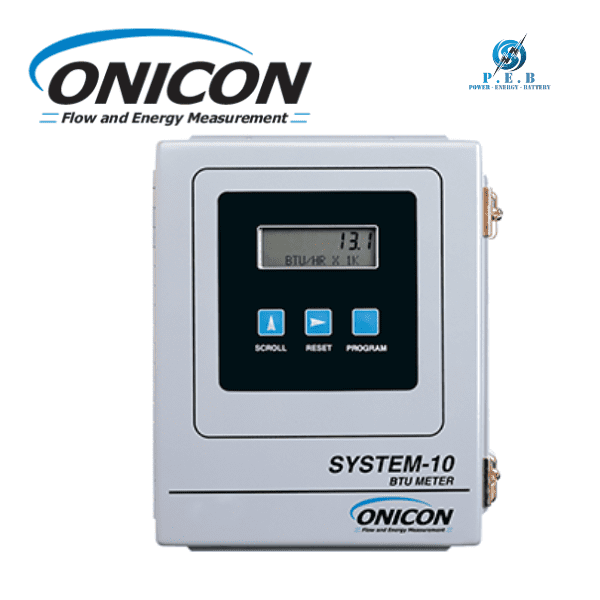

SYS-10-1100-01O1 Onicon Vietnam

SYS-10-1100-01O1 Onicon Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Tổng quan về SYS-10-1100-01O1

SYS-10-1100-01O1 là BTU meter được thiết kế đặc biệt để đo lưu lượng nhiệt và năng lượng tiêu thụ trong hệ thống nước nóng, lạnh, hoặc tuần hoàn nhiệt. Thiết bị đi kèm với NEMA 13 enclosure, bảo vệ hoàn toàn các bộ phận điện tử bên trong khỏi bụi, ẩm và các tác động môi trường, giúp tăng độ bền và tuổi thọ sử dụng.

Sản phẩm thích hợp cho các hệ thống thương mại, tòa nhà văn phòng, nhà máy công nghiệp, và các dự án năng lượng tái tạo, nơi việc giám sát năng lượng chính xác là yếu tố quan trọng để tiết kiệm chi phí vận hành.

2.Đặc điểm nổi bật của SYS-10-1100-01O1

Trách nhiệm nguồn duy nhất (Single Source Responsibility): Một nhà sản xuất chịu trách nhiệm sản xuất, đảm bảo tính tương thích và hiệu chuẩn của toàn bộ hệ thống đo BTU. ONICON cam kết cung cấp hệ thống chính xác và đáng tin cậy, đảm bảo lắp đặt thành công.
Hiệu chuẩn theo chuẩn NIST có chứng nhận: Hệ thống BTU được hiệu chuẩn đầy đủ cho từng ứng dụng cụ thể, kèm theo chứng nhận hiệu chuẩn.
Cảm biến nhiệt độ trạng thái rắn chính xác: Hiệu chuẩn tùy chỉnh, đạt độ chính xác tốt hơn ±0.15°F trong dải 32-200°F.
Lắp đặt và đưa vào sử dụng đơn giản: Được lập trình tại nhà máy, sẵn sàng sử dụng khi giao hàng, với toàn bộ dữ liệu và chức năng lập trình có thể truy cập qua màn hình hiển thị và bàn phím phía trước.
Giao diện người dùng dễ sử dụng: Màn hình menu và bàn phím màng giúp hiển thị dữ liệu dễ dàng và đơn giản hóa việc lập trình lại tại hiện trường khi cần.
Tương thích mạng và giao tiếp nối tiếp: Card giao tiếp tùy chọn cung cấp dữ liệu năng lượng, lưu lượng và nhiệt độ qua một kết nối mạng duy nhất. Hỗ trợ các giao thức BACnet®, MODBUS®, Johnson Controls-N2® và Siemens-P1®.
Đồng hồ lưu lượng cực kỳ chính xác: Mỗi hệ thống BTU System-10 hoạt động với các loại đồng hồ lưu lượng của ONICON: insertion, inline, điện từ, siêu âm kẹp ngoài và vortex.
Bộ phần cứng lắp đặt đầy đủ: Cung cấp thermowell và phụ kiện lắp đặt kèm hướng dẫn, đảm bảo lắp đặt chính xác và hiệu suất hệ thống tối ưu.

3.Thông số kỹ thuật

Hệ thống: SYSTEM-10 Transmitter
Độ chính xác máy tính hiệu suất (Performance Calculator Accuracy):
- Tính phi tuyến với ±0.05%
- Đáp ứng yêu cầu độ chính xác EN1434 và CSA C900.1 Class 1 cho cảm biến 2K ở tất cả ứng dụng
Độ chính xác đo nhiệt độ (Temperature Accuracy):
- Độ không chắc chắn tổng thể cho đo chênh lệch nhiệt độ ≤ ±0.15°F
- Bao gồm sai số từ cảm biến, bộ phát, cáp và mạch vào của máy tính
Độ chính xác cảm biến nhiệt độ Onicon (Current-Based Temperature Sensor Accuracy):
- Cảm biến 1K: đáp ứng EN1434/CSA C900.1 cho ứng dụng làm mát, 32°F–77°F
- Cảm biến 2K: đáp ứng EN1434/CSA C900.1 cho ứng dụng sưởi, 140°F–212°F
Điều kiện hoạt động (Operating Conditions):
- Nhiệt độ môi trường: -20°F đến 140°F
- Nhiệt độ chất lỏng: 25°F đến 400°F (phụ thuộc ứng dụng; xem thông tin đặt hàng đồng hồ)
Nguồn vào (Input Power):
- 24 VAC: 20–28 VAC @ 50/60 Hz, 12 VA
- 120 VAC: 108–132 VAC @ 50/60 Hz, 15 VA
- 240 VAC: 207–253 VAC @ 50/60 Hz, 15 VA
Tín hiệu đầu vào/ra (I/O Signal):
Pulse Output (Dry Contact, Isolated Solid State):
- 3 đầu ra xung có sẵn
  - Mode 1: xung tỉ lệ cho Energy Total
  - Mode 2: xung tỉ lệ cho Energy Total
  - Mode Status: báo chế độ 1 hoặc 2
- Đánh giá tiếp điểm: 100 mA, 50 V max
- Thời lượng xung: 0.5, 1, 2 hoặc 6 giây (cài đặt trường)
Analog Output (Isolated):
- Tùy chọn 1 hoặc 4 bảng đầu ra analog
- Dành cho: Flow Rate, Energy Rate, Supply Temp, Return Temp, Delta-T
- Loại đầu ra: 4–20 mA hoặc 0–10 V (có tùy chọn 0–5 V với 4 A/O)
