STF10-IP Applied Motion Vietnam

STF10-IP Applied Motion Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu tổng quan về STF10-IP

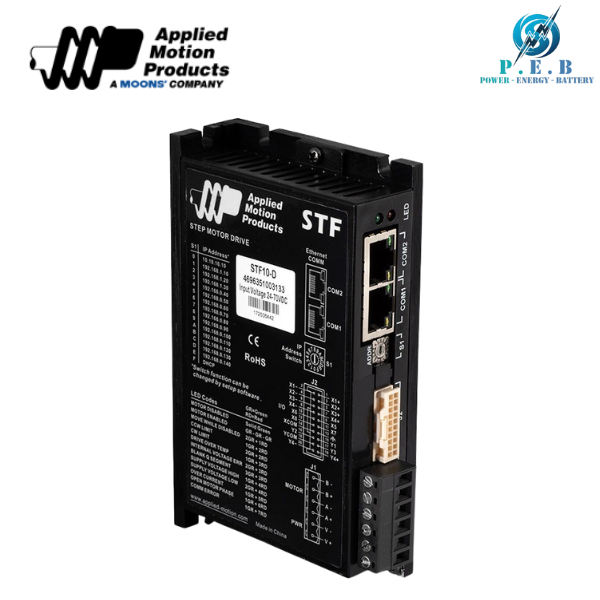

STF10 – Bộ điều khiển bước DC công suất cao cho động cơ hai pha

STF10 là bộ điều khiển bước vi mô (microstepping) chạy bằng nguồn DC, thiết kế chuyên dùng để điều khiển động cơ bước hai pha, loại cực tính kép (bipolar). Thiết bị này sử dụng công nghệ điều khiển dòng tiên tiến kết hợp với thuật toán chống cộng hưởng, giúp giảm dao động cơ học và nâng cao mô-men xoắn hiệu dụng trên toàn dải tốc độ.

Bên cạnh đó, STF10 còn tích hợp tính năng làm mượt mô-men xoắn (torque ripple smoothing) và mô phỏng bước vi mô (microstep emulation), giúp giảm đáng kể tiếng ồn và rung động khi vận hành động cơ

2. Thông số kỹ thuật

Nguồn cấp

• Điện áp cung cấp: 24 – 70 VDC

• Loại điện áp: DC (Một chiều)

Chế độ điều khiển

• Streaming Commands

• Q Programming

• EtherNet/IP

• Modbus TCP

Phản hồi Encoder

• Không hỗ trợ

Phân giải bước (Step Resolution)

• Full Step

• Half Step

• Microstep Emulation

Giảm dòng khi không hoạt động (Idle Current Reduction)

• Có thể điều chỉnh từ 0 – 90%

Cài đặt hệ thống

• Thông qua phần mềm (Software setup)

Ngõ vào / Ngõ ra số

• Ngõ vào kỹ thuật số: 8

• Ngõ ra kỹ thuật số: 4

Dải nhiệt độ môi trường hoạt động

• 32 đến 104 °F (tương đương 0 đến 40 °C)

Độ ẩm môi trường

• Tối đa 90%, không ngưng tụ

Đèn LED trạng thái

• 1 đèn đỏ

• 1 đèn xanh

Bảo vệ mạch

• Chống ngắn mạch (Short circuit)

• Quá áp (Over-voltage)

• Sụt áp (Under-voltage)

• Quá nhiệt (Over-temperature)

Dòng điện đầu ra liên tục

• 0.000 – 10.000 A/pha

Giao thức truyền thông hỗ trợ

• EtherNet/IP

Kích thước

• 5.1 x 3.1 x 1.14 inch

Trọng lượng

• 10.1 oz (~286 g)

3. Ưu điểm vượt trội của bộ điều khiển STF10-IP

• Bộ điều khiển bước lập trình được, hỗ trợ nhiều tùy chọn truyền thông công nghiệp, dễ dàng tích hợp trong hệ thống tự động hóa hiện đại

• Công nghệ điều khiển dòng tiên tiến giúp nâng cao hiệu suất hoạt động trong chế độ hở vòng

• Thuật toán chống cộng hưởng (anti-resonance) giúp tối ưu mô-men xoắn trong dải tốc độ rộng

• Giảm dao động mô-men xoắn (torque ripple smoothing), giúp thiết bị vận hành mượt hơn, giảm rung lắc

• Hỗ trợ cả microstepping thực sự và mô phỏng bước vi mô (microstep emulation) để tương thích linh hoạt với các ứng dụng hiện có

• Giao tiếp hai cổng, cho phép kết nối chuỗi Daisy Chain giữa nhiều thiết bị

• Dải dòng điều khiển rộng: Từ 0.1 đến 10.0 A/pha (dòng đỉnh hình sin), có chức năng giảm dòng ở chế độ chờ để tiết kiệm năng lượng

• Tích hợp 8 ngõ vào số và 4 ngõ ra số (cách ly quang), phù hợp với nhiều yêu cầu I/O trong hệ thống điều khiển

4. Ứng dụng thực tế của STF10-IP trong công nghiệp

STF10-IP được ứng dụng trong nhiều hệ thống và thiết bị tự động hóa như:

• Máy đóng gói – máy cắt: Điều khiển trục động cơ bước cho thao tác chính xác theo chu kỳ

• Dây chuyền sản xuất điện tử: Di chuyển băng tải, gắp linh kiện

• Máy in công nghiệp – máy khắc laser: Điều khiển chuyển động tuyến tính

• Máy móc ngành thực phẩm – dược phẩm: Định lượng, phân loại sản phẩm

• Thiết bị y tế, nghiên cứu phòng lab: Cần chuyển động vi mô, tốc độ cao
