SKB 60/16, AMB 60-16 Cầu chỉnh lưu AS ENERGI Vietnam

SKB 60/16, AMB 60-16 Cầu chỉnh lưu AS ENERGI Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

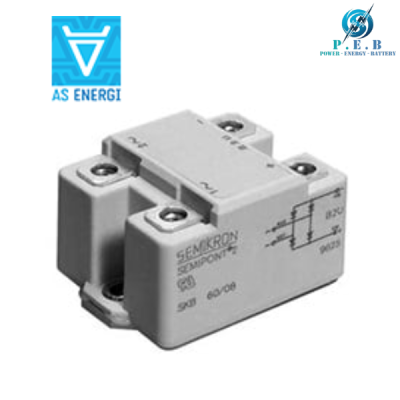

1. Giới thiệu sản phẩm SKB 60/16

Single Phase Diode Bridge Rectifier AMB 60-16AS ENERGITM là thiết bị bán dẫn thay thế tương đương cho cầu diode một pha SKB 60/16 (mã 07187052) của Semikron. Thiết bị có dòng điện một chiều đầu ra (ID) 60A và điện áp ngược lặp lại (VRRM) 1600V.

Nguyên lý hoạt động: Dòng điện xoay chiều được đưa vào cổng “~” của mạch. Trong mỗi nửa chu kỳ, dòng điện chỉ đi qua hai diode, tạo ra điện áp đầu ra tại cực “+” và “-” với dòng điện đập mạch có tần số gấp đôi so với tần số đầu vào.

2.Thông số kỹ thuật

• Dòng điện đầu ra trực tiếp (ở nhiệt độ vỏ):

  • ID (TC) = 60 A (ở 88 ºC)

• Điện áp ngược đỉnh lặp lại tối đa (VRRM):

  • 1600 V

• Dòng điện đỉnh xung thuận (IFSM):

  • 850 A

• Thời gian phục hồi ngược (trr):

  • —

• Hệ số an toàn I²t:

  • 3600 kA²·s

• Điện áp ngưỡng (VF(T0)):

  • 0.85 V

• Điện áp khi dẫn dòng (VF) ở dòng định mức:

  • 1.6 V

• Dòng dẫn thuận tối đa (IF):

  • 150 A

• Điện trở vi sai dẫn thuận (rT):

  • 5 mΩ

• Nhiệt độ tối đa của mối nối (Tvj max):

  • 125 ºC

• Điện trở nhiệt mối nối – vỏ (Rth(j-c)):

  • 1 K/W

• Mô-men siết gắn lên tản nhiệt (Ms ±15%):

  • 5 Nm

• Mô-men siết gắn các đầu nối (Mt ±15%):

  • 5 Nm

• Khối lượng:

  • 165 g

• Loại vỏ (Package):

  • Package 2

• Kích thước (Dài × Rộng × Cao):

  • 65 × 48 × 36 mm

3. Ưu điểm vượt trội của cầu chỉnh lưu SKB 60/16

Đặc điểm nổi bật của cầu diode một pha:

• Tổn hao dẫn thấp

• Khả năng chịu điện áp ngược và dòng điện lớn

• Vỏ nhựa bền với thiết kế bắt vít

• Chịu được dòng điện xung cao

• Tấm đế cách điện lớn, dễ dàng gắn vào khung máy

Ứng dụng phổ biến:

• Bộ chỉnh lưu một pha cho nguồn cấp

• Chỉnh lưu đầu vào cho biến tần

• Chỉnh lưu cấp nguồn cho cuộn kích từ động cơ DC

• Bộ nạp ắc quy

Ưu điểm của dòng AMB 60-16AS ENERGITM:

• Vỏ chuẩn công nghiệp

• Tổn hao tĩnh và động thấp

• Điện áp ngược (VRRM/VRSM) cao

• Được kiểm nghiệm trong nhiều ứng dụng công nghiệp

4. Ứng dụng thực tế của SKB 60/16

Cầu chỉnh lưu SKB 60/16 được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Bộ nguồn công nghiệp: Ổn định điện áp cho hệ thống sản xuất.

• Biến tần (Inverter): Hỗ trợ chuyển đổi năng lượng hiệu quả.

• Thiết bị hàn điện: Cung cấp nguồn DC ổn định cho máy hàn.

• UPS và hệ thống dự phòng điện: Đảm bảo nguồn điện liên tục cho các thiết bị quan trọng.

• Ngành năng lượng tái tạo: Dùng trong các hệ thống năng lượng mặt trời, tuabin gió.
