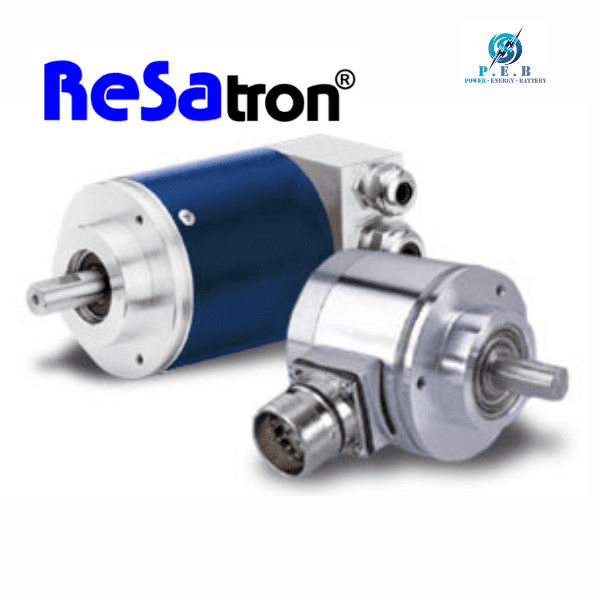

RSM 58-12+12-G-3-W1-KS ReSatron Vietnam

RSM 58-12+12-G-3-W1-KS ReSatron Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Tổng quan về encoder RSM 58-12+12-G-3-W1-KS

RSM 58 là encoder tuyệt đối đa vòng thuộc dòng sản phẩm công nghiệp của ReSatron. Thiết bị cho phép xác định chính xác vị trí góc quay ngay cả khi mất nguồn, nhờ cơ chế lưu trữ vị trí tuyệt đối theo từng vòng quay. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao và khởi động lại nhanh mà không cần quy trình tham chiếu lại vị trí.

Với thiết kế chuẩn kích thước 58 mm, encoder RSM 58 dễ dàng lắp đặt vào nhiều loại động cơ và cơ cấu truyền động khác nhau, phù hợp cho cả hệ thống mới lẫn nâng cấp thiết bị hiện có.

2.Đặc điểm nổi bật của RSM 58-12+12-G-3-W1-KS

• Đo vị trí tuyệt đối đa vòng với độ phân giải cao

• Lưu giữ dữ liệu vị trí ngay cả khi mất nguồn điện

• Thiết kế cơ khí chắc chắn, chịu rung và môi trường công nghiệp khắc nghiệt

• Kích thước chuẩn 58 mm, dễ dàng lắp đặt và thay thế

• Tín hiệu đầu ra ổn định, phù hợp nhiều hệ thống điều khiển

• Tuổi thọ hoạt động dài, giảm chi phí bảo trì

• Cung cấp dữ liệu vị trí chính xác theo thời gian thực

• Loại bỏ nhu cầu chạy về điểm gốc sau khi mất điện

• Tăng độ chính xác điều khiển chuyển động và đồng bộ hóa trục

• Giảm thời gian dừng máy và nâng cao năng suất sản xuất

• Hỗ trợ hệ thống vận hành ổn định trong thời gian dài

3.Thông số kỹ thuật

• Loại thiết bị: Encoder tuyệt đối đa vòng, giao tiếp SSI

• Độ phân giải: 24 hoặc 25 bit

• Số bước mỗi vòng: 4096 hoặc 8192 bước

• Số vòng đo: 4096 vòng

• Kiểu mã hóa: Gray hoặc nhị phân

• Khả năng chống sốc: Lên đến 200 g

• Hiệu chỉnh: Điều chỉnh điện tử

• Ngõ ra chẩn đoán: Có (DV)

• Điện áp hoạt động: 10 – 30 VDC

• Dòng tiêu thụ: Tối đa 50 mA (không tải) tại 24 VDC

• Tần số thay đổi mã: 800 kHz

• Tần số xung SSI: 62,5 kHz đến 1,5 MHz

• Thời gian monoflop: 20 µs

• Khoảng ngắt xung tối thiểu: 25 µs

Độ chính xác

• ±0,025° tại 400 kHz

• ±0,05° tại 800 kHz

• Tín hiệu điều khiển: CW/CCW và đặt lại zero

• Mức logic cao: > 0,7 UB

• Mức logic thấp: < 0,3 UB

• Điện trở kéo:

  • Ngõ vào CW/CCW: 10 kΩ về UB

  • Ngõ vào zero: 10 kΩ về GND

• Ngõ vào xung SSI: Cách ly điện bằng optocoupler

4. Ứng dụng của RSM 58-12+12-G-3-W1-KS ReSatron Vietnam

Encoder RSM 58 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Máy CNC, máy gia công cơ khí chính xác

• Hệ thống robot công nghiệp và tự động hóa dây chuyền

• Thiết bị đóng gói, in ấn và xử lý vật liệu

• Ngành năng lượng, băng tải và cơ cấu nâng hạ

• Các hệ thống điều khiển chuyển động yêu cầu độ chính xác cao
