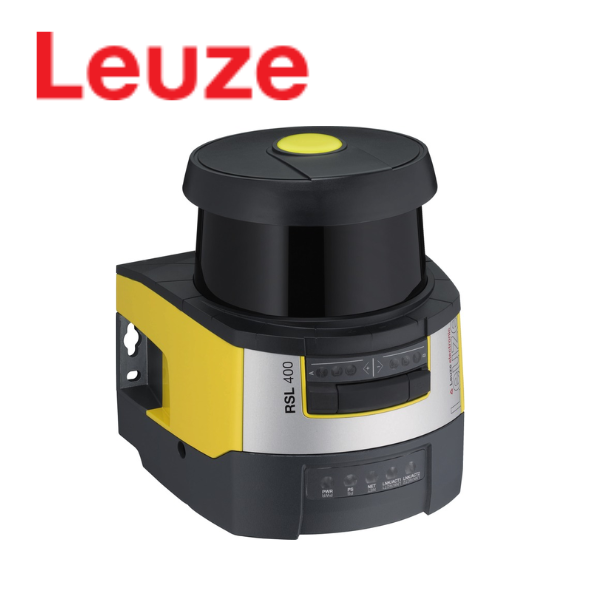

RSL455P-XL/CU400P-3M12 Leuze Máy quét laser

RSL455P-XL/CU400P-3M12 Leuze Máy quét laser các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu tổng quan

RSL455P-XL/CU400P-3M12 là máy quét laser an toàn (safety laser scanner) thuộc dòng sản phẩm RSL400 cao cấp của Leuze. Thiết bị này được thiết kế chuyên biệt để giám sát khu vực nguy hiểm, phát hiện người hoặc vật thể xâm nhập vào vùng bảo vệ và gửi tín hiệu cảnh báo hoặc dừng khẩn cấp thiết bị. Đây là giải pháp lý tưởng để bảo vệ máy móc, dây chuyền sản xuất, AGV (xe dẫn đường tự động), robot và các hệ thống di chuyển tự động trong nhà máy.

Bảo vệ khu vực nguy hiểm di động
Bảo vệ bên hông di động
Bảo vệ ra vào cố định
Bảo vệ khu vực nguy hiểm cố định

2. Thông số kỹ thuật nổi bật của RSL455P-XL/CU400P-3M12

Điện và bảo vệ:

• Mạch bảo vệ: Bảo vệ quá áp

• Điện áp cung cấp (U_B): 24 V DC (dải -30% đến +20%)

• Dòng tiêu thụ tối đa (không tải): 900 mA
  (Sử dụng bộ cấp nguồn ≥ 3 A)

• Công suất tiêu thụ tối đa: 22 W @ 24 V (cộng với tải đầu ra)

Hiệu suất và giao tiếp:

• Thời gian phản hồi: ≥ 80 ms

• Giao thức giao tiếp: PROFINET

• Phạm vi phát hiện:

  • 0 … 50 m (với bề mặt phản xạ khuếch tán > 90%)

• Phản xạ khuếch tán:

  • 90%

• Độ phân giải khoảng cách (theo bán kính):

  • 1 mm

• Độ phân giải góc (bên):

  • 0,1°

• Độ sai số đo khoảng cách (D đo – D thực):

  • Tối thiểu: -20 mm

  • Tiêu chuẩn: -10 mm

  • Tối đa: 0 mm
    (Với phản xạ khuếch tán từ 1,8% và phạm vi đo phản xạ ngược từ 0,2 đến 25 m

3.Ưu điểm nổi bật của máy quét laser

• Tích hợp vùng bảo vệ và vùng cảnh báo linh hoạt

Sản phẩm cho phép cài đặt tới 100 vùng bảo vệ và 50 vùng cảnh báo riêng biệt, phù hợp cho cả các hệ thống tĩnh và động. Điều này giúp người dùng dễ dàng điều chỉnh vùng bảo vệ theo từng tình huống vận hành thực tế.

• Phạm vi phát hiện xa – độ chính xác cao

Với phạm vi bảo vệ lên đến 8,25m và góc quét 270°, RSL455P-XL/CU400P-3M12 có thể bao phủ khu vực rộng lớn mà không cần lắp nhiều thiết bị. Cảm biến sử dụng công nghệ laser tiên tiến giúp phát hiện chính xác mọi chuyển động xâm nhập, dù là người hay vật thể nhỏ.

• Bền bỉ, hoạt động ổn định trong môi trường khắc nghiệt

Thiết kế đạt chuẩn IP65, thiết bị có thể làm việc ổn định trong môi trường có bụi, dầu, độ ẩm cao hoặc nhiệt độ thay đổi. Phù hợp với nhiều môi trường sản xuất công nghiệp như chế tạo kim loại, ô tô, đóng gói, kho vận.

• Dễ dàng cấu hình và tích hợp hệ thống

Leuze cung cấp phần mềm cấu hình trực quan, cho phép kỹ thuật viên nhanh chóng cài đặt vùng bảo vệ, vùng cảnh báo và tích hợp với PLC hoặc hệ thống điều khiển trung tâm thông qua giao tiếp Ethernet/PROFINET. Bộ nhớ thiết bị có thể lưu trữ nhiều cấu hình khác nhau, thuận tiện cho việc chuyển đổi chế độ hoạt động.

• Đáp ứng tiêu chuẩn an toàn cao nhất

RSL455P-XL/CU400P-3M12 đáp ứng tiêu chuẩn an toàn quốc tế ISO 13849-1 (PL e) và IEC 61496-1/2 (Type 3), đảm bảo an toàn tuyệt đối cho con người khi làm việc gần khu vực có nguy cơ nguy hiểm.

4. Ứng dụng phổ biến của RSL455P-XL/CU400P-3M12

• Bảo vệ khu vực xung quanh robot công nghiệp

• Giám sát hành lang hoặc khu vực hành lang AGV tự hành

• Bảo vệ vùng cửa ra vào tự động

• Tạo vùng cảnh báo và vùng dừng khẩn cấp trên băng tải

• Bảo vệ máy móc CNC, dây chuyền hàn, dây chuyền đóng gói

• Ứng dụng trong ngành công nghiệp thực phẩm, ô tô, điện tử, kho vận và sản xuất thông minh
