REP-485/422-9E Serial Comm

REP-485/422-9E Serial Comm các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

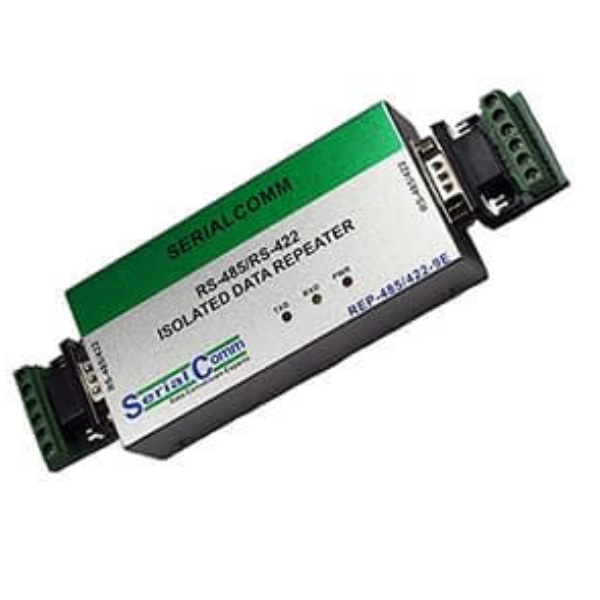

1. Giới thiệu REP-485/422-9E

REP-485/422-9E là bộ chuyển đổi RS485 sang RS422 2,5K cách ly cấp công nghiệp hai chiều được cấp nguồn bên ngoài hoặc bộ chuyển đổi RS422 sang RS485. Bộ chuyển đổi này cũng sẽ lặp lại RS485 hoặc RS422 với cách ly quang. Tính năng tự động xoay vòng hướng dữ liệu tích hợp tự động bật trình điều khiển RS485/RS422 khi có dữ liệu, loại bỏ nhu cầu về trình điều khiển phần mềm và giúp thiết bị hoàn toàn cắm và chạy. REP-485/422-9E là giải pháp hiệu quả để bảo vệ các thiết bị RS485 và RS422 khỏi các xung điện áp, sét đánh, điều kiện vòng lặp tiếp đất và các vấn đề nhiễu tín hiệu.

Thiết bị không phụ thuộc vào nguồn điện cổng nên bạn không phải lo lắng về khả năng cấp nguồn cho bộ chuyển đổi của RS485 hoặc RS422. REP-485/422-9E có đầu nối DB9 cái hoặc khối đầu cuối trên một cổng RS485/RS422 và đầu nối DB9 đực trên cổng RS485/RS422 còn lại. Có hai khối đầu cuối đi kèm với gói sản phẩm. Khối đầu cuối cắm vào cổng RS485/RS422, cung cấp đầu nối dây có chốt vặn cho cổng. Thiết bị được bao bọc trong vỏ nhôm. Bộ chuyển đổi này hoạt động từ 0 đến 115.200 baud.

2. Tính năng nổi bật của REP-485/422-9E Serial Comm

Giao tiếp

• Tiêu chuẩn: Hỗ trợ RS-485 (2 dây) và RS-422 (4 dây)

• Tốc độ Baud: Từ 300 baud đến 115.200 baud

• Các loại đầu nối:

  • DB9 Male

  • RJ45

  • Khối đầu cuối 5 chân

• Khoảng cách truyền: Lên đến 4000 feet (~1,2 km)

• Số kết nối tối đa: Hỗ trợ 128 thiết bị

Điện

• Nguồn cấp:

  • Đầu vào: 100–240VAC, 50/60Hz, phích cắm loại A (chuẩn Mỹ)

  • Đầu ra: 9–12VDC / 1A

• Cách ly quang học: 2500V (2500 Vrms trong 1 phút AC)

• Dòng tiêu thụ: Dưới 100 mA

• Bảo vệ chống tĩnh điện (ESD): Tới 15KV

• Bảo vệ chống sét lan truyền: Công suất 600W

Cơ khí REP-485/422-9E Serial Comm

• Vỏ: Làm bằng nhôm

• Khối lượng: 3,6 oz (tương đương 100 gram)

• Kích thước:

  • 4,97 x 2,12 x 0,99 in

  • Tương đương 126,4 x 54,6 x 25,0 mm

 Môi trường

• Nhiệt độ hoạt động: Từ -40ºF đến 185ºF (-40ºC đến 85ºC)

• Nhiệt độ lưu trữ: Từ -40ºF đến 185ºF (-40ºC đến 85ºC)

• Độ ẩm hoạt động: Từ 5% đến 95%, không ngưng tụ

3. Ứng dụng của bộ chuyển đổi REP-485/422-9E Serial Comm

REP-485/422-9E được ứng dụng phổ biến trong nhiều lĩnh vực:

• Tự động hóa công nghiệp: Kết nối PLC, HMI, cảm biến và các thiết bị điều khiển.

• Hệ thống giám sát và điều khiển SCADA: Truyền tín hiệu ổn định giữa các node trong mạng.

• Tòa nhà thông minh (BMS): Giao tiếp giữa thiết bị điều hòa, ánh sáng, thang máy…

• Thiết bị y tế và phòng thí nghiệm: Kết nối máy phân tích, thiết bị đo lường với máy tính trung tâm.

• Giao thông thông minh: Hệ thống điều khiển đèn giao thông, cảm biến giao thông, bảng điện tử.

4. Lợi ích khi sử dụng REP-485/422-9E Serial Comm

• Tiết kiệm chi phí đầu tư hệ thống: Thay vì nâng cấp toàn bộ thiết bị, bạn chỉ cần tích hợp bộ chuyển đổi Serial Comm.
• Tăng tính ổn định và độ tin cậy: Truyền tín hiệu ổn định, ít bị gián đoạn.
• Giảm thiểu sự cố kết nối: Nhờ cơ chế cách ly chống nhiễu và bảo vệ chống xung điện.
• Dễ dàng mở rộng hệ thống: Cho phép kết nối nhiều thiết bị trong mạng RS-485 hoặc RS-422 mà không ảnh hưởng tới tốc độ.
• Tương thích linh hoạt với nhiều thiết bị và phần mềm hiện có.
• Cắm và chạy (Thiết bị có thể cắm nóng)
• Không cần trình điều khiển
• Bộ chuyển đổi RS-485/RS-422 2.5KV cách ly
• Bộ lặp RS-485/RS-422 2,4KV cách ly
• Nguồn điện bên ngoài được UL liệt kê 9V hoặc 12V đến 100V-240V được cung cấp kèm theo gói
• Tích hợp bảo vệ chống sét lan truyền 600W và chống tĩnh điện 15KV
• MTBF (Thời gian trung bình trước khi hỏng): 306.000 giờ
• Được chứng nhận RoHS 3, CE, FCC và REACH
