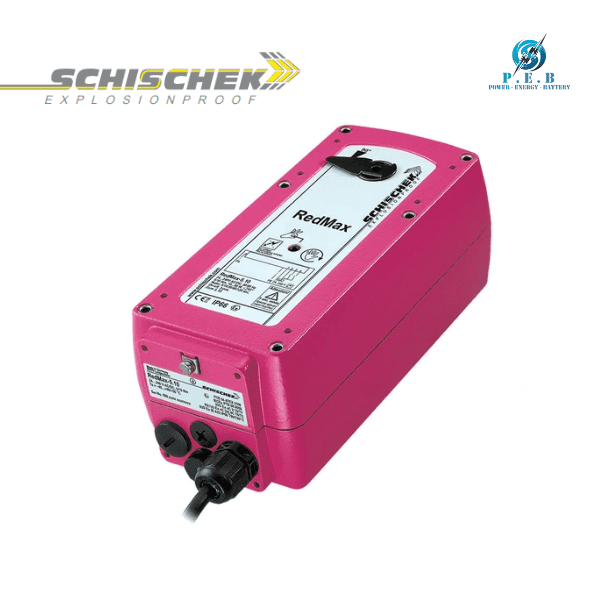

RedMax-50-SF3 Actuator Schischek Vietnam

RedMax-50-SF3 Actuator Schischek Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu tổng quan về RedMax-50-SF3

RedMax-50-SF3 là bộ truyền động van dạng quay góc phần tư (quarter turn actuator), thường được sử dụng để điều khiển các loại van bi, van bướm hoặc các cơ cấu đóng mở quay 90 độ. Sản phẩm thuộc dòng RedMax nổi tiếng của Schischek, thương hiệu được đánh giá cao tại thị trường châu Âu và Việt Nam về chất lượng và độ an toàn.

Các bộ truyền động RedMax mang đến giải pháp đột phá về độ an toàn, khả năng điều khiển và chức năng đóng ngắt cho van gió, hệ thống VAV, van xoay với góc quay 90° và nhiều ứng dụng truyền động khác trong hệ thống HVAC. Sản phẩm được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dược phẩm, nhà máy công nghiệp cũng như các công trình ngoài khơi và trên bờ, phù hợp cho khu vực nguy hiểm Ex zone 2 (khí) và zone 22 (bụi).

2. Đặc điểm nổi bật của RedMax-50-SF3 Schischek

• Phù hợp cho nhiều môi trường: Sử dụng cho khí, sương mù, hơi và bụi trong khu vực Zone 2 và Zone 22.

• Nguồn cấp универсal: Hỗ trợ dải điện áp rộng từ 24…240 VAC/DC.

• Thời gian chạy động cơ linh hoạt: 60 – 120 – 240 – 480 giây cho góc quay 360°, có thể điều chỉnh tại chỗ.

• Chế độ điều khiển đa dạng: Hỗ trợ điều khiển On/Off và điều khiển 3 vị trí.

• Nhiều mức mô-men xoắn: 5 – 10 – 15 – 30 Nm trong cùng một kích thước vỏ.

• Bảo vệ quá tải 100%: Tích hợp cơ chế tự khóa, đảm bảo an toàn khi vận hành.

• Thiết kế nhỏ gọn: Kích thước L × W × H = 210 × 95 × 80 mm, phù hợp không gian lắp đặt hạn chế.

• Kết nối trực tiếp với trục damper: Khớp nối vuông kép 12 × 12 mm, lắp đặt chắc chắn.

• Góc quay linh hoạt: Có thể điều chỉnh đến 360°.

• Vỏ nhôm chắc chắn: Tùy chọn lớp phủ chống nước biển hoặc vỏ thép không gỉ.

• Cấp bảo vệ IP66: Chống bụi và chống nước hiệu quả.

• Tích hợp vận hành tay: Có sẵn chức năng manual override, dễ thao tác khi cần.

• Bánh răng bền bỉ: Làm từ thép không gỉ và kim loại thiêu kết.

• Trọng lượng nhẹ: Chỉ khoảng 3,5 kg.

• Hoạt động ở nhiệt độ thấp: Phù hợp môi trường xuống đến –40 °C.

• Cảm biến nhiệt độ an toàn tích hợp: Giám sát và bảo vệ thiết bị.

• Trang bị điều chỉnh thủ công: Bao gồm nút nhấn, đèn báo và công tắc.

3.Thông số kỹ thuật

• Mô-men xoắn động cơ (tối thiểu):

  • 5 / 10 Nm (có thể chọn tại chỗ)

  • 15 / 30 Nm

• Trục truyền động:

  • Trục đôi vuông 12 × 12 mm

  • Khớp nối trực tiếp

  • Chịu quá tải 100%, có cơ cấu tự hãm lên đến 15 Nm

• Thời gian chạy động cơ:

  • 60 / 120 / 240 / 480 giây / 360° (có thể chọn tại chỗ)

• Góc quay:

  • Quay nhiều vòng n × 360°

  • Có hiển thị vị trí cơ học

• Chiều quay:

  • Lựa chọn bằng cách lắp bên trái hoặc phải lên trục van/damper

• Điện áp cấp / tần số:

  • 24…240 VAC/DC ±10%

  • Tự thích nghi, tần số 50…60 Hz ±20%

• Tiêu thụ điện năng:

  • Dòng khởi động: tham khảo thông tin bổ sung

  • Công suất giữ: khoảng 5 W

  • Công suất bộ gia nhiệt: khoảng 16 W

• Động cơ:

  • Động cơ DC không chổi than (Brushless DC)

• Chế độ điều khiển:

  • On/Off và 3 điểm

  • Tùy chọn theo sơ đồ đấu dây

• Kết nối điện:

  • Cáp dài ~ 1 m

  • Tiết diện lõi dây: 0,5 mm²

  • Dây tiếp địa cân bằng: 4 mm²

  • Ứng dụng khu vực nguy hiểm yêu cầu hộp đấu dây

• Đường kính cáp: ~ Ø 7,1 mm

• Đầu siết cáp: M16 × 1,5 mm

4. Ứng dụng của RedMax-50-SF3 trong công nghiệp

Nhờ tính năng ưu việt và độ ổn định cao, RedMax-50-SF3 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống điều khiển van trong nhà máy sản xuất

• Ngành dầu khí và hóa chất

• Ngành xử lý nước và nước thải

• Hệ thống HVAC công nghiệp

• Ngành thực phẩm và đồ uống
