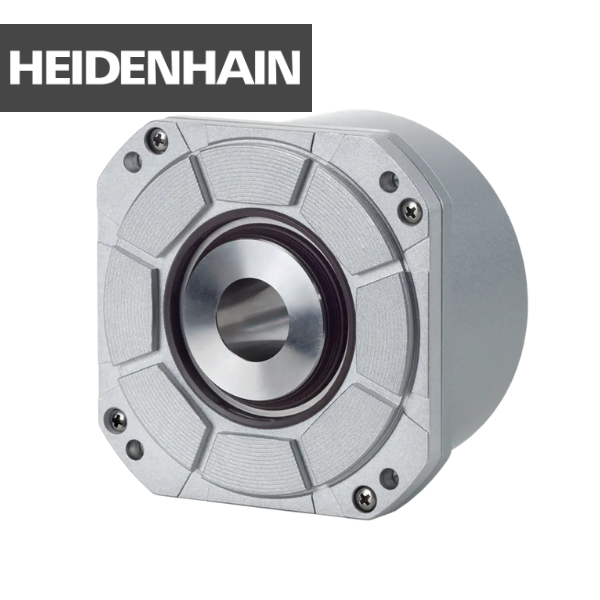

RCN 2381 Heidenhain Encoder 1244623-01

RCN 2381 Heidenhain Encoder 1244623-01 các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1.Giới thiệu sản phẩm

RCN 2381 là một trong những dòng encoder cao cấp đến từ thương hiệu nổi tiếng toàn cầu Heidenhain – chuyên gia trong lĩnh vực đo lường và tự động hóa chính xác. Với mã sản phẩm 1244623-01, RCN 2381 là lựa chọn hàng đầu cho các hệ thống máy CNC, máy tiện, trung tâm gia công, và thiết bị điều khiển servo cần độ chính xác và tin cậy cao.

Sản phẩm này thuộc dòng encoder tuyệt đối (absolute encoder) tích hợp giao tiếp EnDat 2.2, phù hợp với các hệ thống điều khiển hiện đại. Với độ phân giải cao, thiết kế nhỏ gọn, dễ lắp đặt và hiệu suất ổn định trong điều kiện khắc nghiệt, RCN 2381 mang lại giải pháp đo vị trí trục chính xác đến từng µm.

2. Đặc điểm nổi bật của RCN 2381

• Công nghệ đo tuyệt đối

Không giống như encoder dạng gia tăng (incremental), RCN 2381 sử dụng công nghệ đo tuyệt đối, cung cấp thông tin chính xác về vị trí ngay khi khởi động hệ thống – không cần quay về điểm gốc, giúp tiết kiệm thời gian và nâng cao hiệu suất làm việc.

• Giao tiếp EnDat 2.2

Giao thức EnDat 2.2 hỗ trợ truyền dữ liệu hai chiều giữa encoder và bộ điều khiển, với độ an toàn cao, tốc độ truyền nhanh và khả năng chẩn đoán hệ thống tích hợp. Điều này giúp đơn giản hóa cấu trúc hệ thống, đồng thời tăng độ tin cậy cho ứng dụng.

• Độ phân giải cao

RCN 2381 cung cấp độ phân giải lên đến 29 bits, cho phép đo chính xác vị trí trục quay và trục tuyến tính. Đây là yếu tố quan trọng trong các ứng dụng yêu cầu độ chính xác cao như gia công khuôn mẫu, in 3D, sản xuất vi cơ khí và ngành công nghiệp bán dẫn.

• Thiết kế nhỏ gọn, lắp đặt dễ dàng

Encoder được thiết kế để gắn trực tiếp vào các bộ truyền động quay hoặc đầu trục, tiết kiệm không gian và thời gian thi công. Thiết kế cơ khí chuẩn xác giúp dễ dàng lắp đặt vào các hệ thống hiện có.

• Hiệu suất ổn định trong môi trường công nghiệp

RCN 2381 có khả năng làm việc bền bỉ trong môi trường nhiều bụi, độ rung cao và thay đổi nhiệt độ – những điều kiện thường gặp trong các nhà máy sản xuất hiện đại. Lớp vỏ bảo vệ chắc chắn giúp đảm bảo tuổi thọ và độ tin cậy lâu dài.

3. Thông số kỹ thuật cơ bản

Dòng RCN 2001 và RCN 5001 – Bộ mã hóa góc tuyệt đối hiệu suất cao

• Độ chính xác hệ thống:

  • Lên đến ±2” hoặc ±4”, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.

• Thiết kế cơ khí tối ưu:

  • Tích hợp khớp nối stato, giúp đơn giản hóa việc lắp đặt.

  • Trục rỗng đường kính lớn:

    • RCN 2001: ∅ 20 mm

    • RCN 5001: ∅ 35 mm

• Độ phân giải vị trí cao:

  • Mỗi vòng quay cho giá trị vị trí:

    • 26 bit (RCN 2001)

    • 28 bit (RCN 5001)

• Khả năng hoạt động tốc độ cao:

  • Hỗ trợ tốc độ trục quay cao, đáp ứng tốt cho các ứng dụng máy công cụ và tự động hóa hiện đại.

• Cảm biến nhiệt độ tích hợp:

  • Giúp giám sát và bảo vệ hệ thống trong điều kiện môi trường thay đổi.

• Tùy chọn giao diện truyền thông:

  • EnDat 2.2

  • Giao diện nối tiếp Fanuc αi

  • Giao diện tốc độ cao Mitsubishi

• Tính năng an toàn sẵn có:

  • Tích hợp chức năng an toàn, phù hợp với các hệ thống điều khiển yêu cầu chứng nhận an toàn chức năng.

4. Ứng dụng của RCN 2381

 Máy CNC và trung tâm gia công:

Cung cấp dữ liệu vị trí chính xác cho trục chính và trục xoay, đảm bảo tốc độ và độ chính xác khi gia công chi tiết cơ khí.

 Hệ thống servo và truyền động:

Đồng bộ hoàn hảo giữa encoder và bộ điều khiển servo để nâng cao hiệu suất vận hành và đảm bảo điều khiển mượt mà.

 Công nghiệp bán dẫn và vi cơ khí:

Đòi hỏi mức độ chính xác cao và độ ổn định tuyệt đối trong quá trình di chuyển từng bước nhỏ của cơ cấu truyền động.

 Robot công nghiệp:

Hỗ trợ định vị chính xác các khớp chuyển động, giúp robot hoạt động linh hoạt và chính xác trong các thao tác lặp lại.
