POG10 DN 1024 I Baumer Vietnam 11042716

POG10 DN 1024 I Baumer Vietnam 11042716 các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu chung

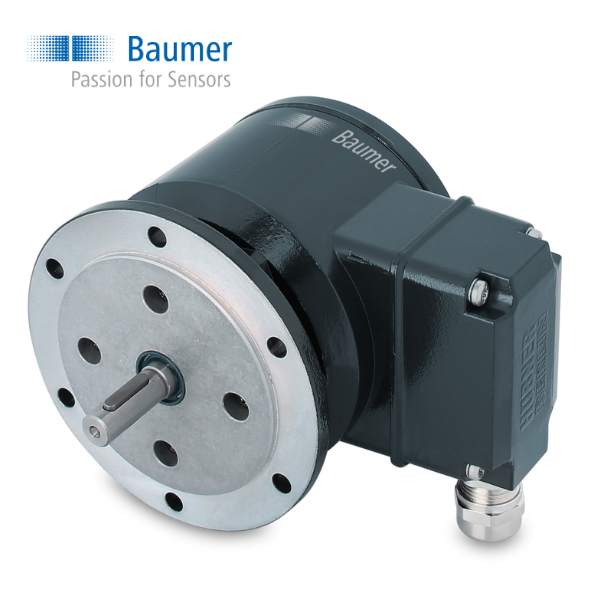

Bộ mã hóa vòng quay gia tăng
Model: POG10 DN 1024 I
Mã sản phẩm: 11042716

Thiết bị sử dụng trục đặc với mặt bích EURO B10, cung cấp độ phân giải 1024 xung trên mỗi vòng quay.
Bộ truyền tín hiệu HTL hỗ trợ chiều dài cáp lên đến 350 mét.
Thiết kế tối ưu giúp thiết bị chịu va đập và rung động cực tốt.
Vòng bi hai mặt giúp kéo dài tuổi thọ vận hành.
Hộp đầu nối lớn, có thể xoay 180° thuận tiện khi lắp đặt.

2. Đặc điểm nổi bật của POG10 DN 1024 I

• Độ phân giải cao: Với độ phân giải 1024 xung trên vòng quay (PPR – pulses per revolution), encoder POG10 DN 1024 I cho phép thu thập dữ liệu chuyển động cực kỳ chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển vị trí và tốc độ cao.

• Chống chịu tốt trong môi trường công nghiệp: Thiết bị có thiết kế vỏ nhôm chắc chắn, đạt tiêu chuẩn bảo vệ IP65, cho phép hoạt động ổn định trong môi trường bụi bẩn, rung động và độ ẩm cao.

• Giao diện điện tiêu chuẩn: Sử dụng chuẩn interface điện I (impulse), tương thích với nhiều bộ điều khiển như PLC, biến tần, bộ hiển thị tốc độ, và các hệ thống điều khiển công nghiệp khác.

• Trục rỗng thông minh: Với thiết kế trục rỗng xuyên tâm (hollow shaft), thiết bị có thể lắp đặt trực tiếp vào trục động cơ hoặc trục truyền động mà không cần phụ kiện phức tạp, tiết kiệm thời gian và chi phí lắp đặt.✅ Tốc độ quay cao: Hỗ trợ tốc độ quay lên đến 6000 vòng/phút, encoder vẫn duy trì được độ chính xác cao trong điều kiện làm việc tốc độ lớn.

3. Thông số kỹ thuật

• Nguồn cấp điện: 9 đến 30 VDC

• Dòng tiêu thụ (không tải): ≤ 100 mA

• Số xung trên mỗi vòng quay: 1024

• Độ lệch pha giữa các tín hiệu: 90° ± 20°

• Chu kỳ làm việc (duty cycle): 40 – 60 %

• Tín hiệu tham chiếu: Xung gốc (zero pulse) với độ rộng 90°

• Công nghệ cảm biến: Quang học (optical)

• Tần số đầu ra tối đa: ≤ 120 kHz

• Tín hiệu đầu ra: K1, K2, K0 và các tín hiệu đảo (inverted)

• Loại đầu ra: HTL-P (power linedriver)

Khả năng chống nhiễu & Chứng nhận

• Chống nhiễu: Theo tiêu chuẩn EN 61000-6-2

• Nhiễu phát xạ: Tuân thủ EN 61000-6-3

• Chứng nhận: CE

• Phê duyệt UL: E217823

Thông số kỹ thuật – Cơ khí

• Kích thước mặt bích: Ø115 mm

• Loại trục: Trục đặc Ø11 mm

• Tải trọng trục cho phép:

  • Trục dọc (axial): ≤ 300 N

  • Trục ngang (radial): ≤ 450 N

• Chuẩn mặt bích: EURO flange B10

• Cấp độ bảo vệ: IP66 (theo EN 60529)

• Tốc độ hoạt động tối đa: ≤ 12.000 vòng/phút (rpm)

• Mô-men xoắn vận hành điển hình: 2 Ncm

• Mô-men quán tính rôto: 212 gcm²

• Vật liệu:

  • Vỏ: Nhôm đúc áp lực

  • Trục: Thép không gỉ

• Nhiệt độ hoạt động: -40 đến +100 °C

4. Ứng dụng phổ biến của POG10 DN 1024 I Baumer Vietnam

Encoder POG10 DN 1024 I được sử dụng rộng rãi trong nhiều lĩnh vực tự động hóa và sản xuất công nghiệp:

• Máy CNC và máy tiện: Đo vị trí chính xác của trục quay, giúp kiểm soát quá trình gia công hiệu quả.

• Hệ thống băng tải: Giám sát và điều khiển tốc độ truyền động, đảm bảo sản phẩm di chuyển đồng bộ.

• Dây chuyền đóng gói – chiết rót: Kiểm soát định lượng, định vị và đồng bộ hóa các công đoạn sản xuất

• Ngành công nghiệp ô tô: Kiểm tra và kiểm soát chuyển động trong hệ thống lắp ráp.

• Robot công nghiệp: Đảm bảo độ chính xác trong các thao tác di chuyển và lặp lại.
