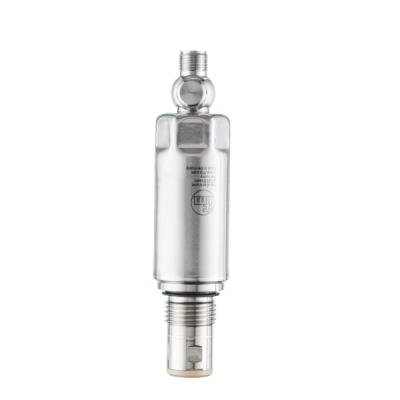

PM1505 Cảm biến áp suất xả IFM

PM1505 Cảm biến áp suất xả IFM các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. PM1505 – Giải pháp giám sát áp suất hiệu quả, chính xác

PM1505  là thiết bị đo áp suất nhỏ gọn, chính xác cao được thiết kế cho các ứng dụng công nghiệp cần kiểm soát áp suất một cách ổn định và liên tục. Đây là model tiêu biểu thuộc dòng cảm biến áp suất hiệu suất cao của IFM – CHLB Đức, một trong những thương hiệu hàng đầu trong ngành tự động hóa và công nghệ cảm biến.

• Vỏ làm bằng thép không gỉ, phù hợp với ngành công nghiệp thực phẩm và đồ uống.

• Thiết kế dễ dàng vệ sinh, có thể rửa trôi hiệu quả.

• Chịu được vệ sinh bằng áp suất cao và hóa chất tẩy rửa mạnh.

• Hoạt động ổn định ở nhiệt độ cao, có mức độ bảo vệ cao.

• Tích hợp chức năng đo nhiệt độ, hỗ trợ giao tiếp qua IO-Link.

• Đầu ra tín hiệu chính xác, dễ dàng giao tiếp với hệ thống nhờ IO-Link.

2. Tính năng nổi bật của PM1505 Cảm biến áp suất xả IFM

• Số lượng đầu ra:

  • 1 đầu ra kỹ thuật số (IO-Link)

  • 1 đầu ra tương tự (4–20 mA, có thể mở rộng tỉ lệ 1:5)

• Phạm vi đo áp suất:

  • -1 đến 4 bar

  • -14,5 đến 58 psi

  • -100 đến 400 kPa

• • Điện áp hoạt động: 18…30 VDC

  • Lớp bảo vệ: III

  • Điện trở cách điện tối thiểu: 100 MΩ (tại 500 VDC)

  • Bảo vệ phân cực ngược: Có

  • Giám sát tích hợp: Có

  Dòng điện tiêu thụ PM1505 Cảm biến áp suất xả IFM

  • 2 dây: 3,5…21,5 mA, trễ bật nguồn < 1 giây

  • 3 dây: < 45 mA, trễ bật nguồn < 0,5 giây

• Loại áp suất: Áp suất tương đối và chân không

• Cảm biến đo: Tế bào đo áp suất điện dung bằng gốm

• Kết nối quy trình: G 1/2 ren ngoài, hình nón bịt kín

• Tín hiệu đầu ra:

  • Analog (4–20 mA)

  • IO-Link (cấu hình được)

• Tải trọng tối đa: 700 Ω (tại Ub = 24V)

• Chống đoản mạch và quá tải: Có

• Tiếp điểm: Mạ vàng (chống oxy hóa)

3. Ứng dụng phổ biến của PM1505 Cảm biến áp suất xả IFM

Thiết bị PM1505 IFM được ứng dụng rộng rãi trong các ngành công nghiệp như:

• Ứng dụng: Lắp đặt phẳng, thích hợp cho ngành thực phẩm và đồ uống

• Môi trường đo:

  • Chất lỏng nhớt, có hạt lơ lửng

  • Chất lỏng thông thường và khí

• Nhiệt độ trung bình cho phép: -25…150°C

• Áp suất nổ tối đa (Burst pressure):

  • 80 bar / 1200 psi / 8000 kPa

• Áp suất vận hành tối đa (MAWP/CRN): 40 bar

• Xếp hạng áp suất định mức: 40 bar

• Sức cản chân không: -1000 mbar

• Không có khoảng trống chết (dead space): Có

• Yêu cầu đặc biệt: Chỉ dùng cho khí trên 25 bar nếu có yêu cầu riêng

 4. Lợi ích khi sử dụng PM1505 Cảm biến áp suất xả IFM

• Tăng độ tin cậy của hệ thống: Giúp ngăn chặn sự cố do áp suất vượt ngưỡng, bảo vệ thiết bị và duy trì an toàn vận hành.

• Tiết kiệm chi phí bảo trì: Với độ bền cao, PM1505 giảm thiểu việc thay thế hoặc sửa chữa cảm biến thường xuyên.

• Dễ lắp đặt và tích hợp: Thiết kế theo chuẩn công nghiệp với ngõ ra analog dễ dàng kết nối với PLC, HMI, SCADA.

• Cải thiện hiệu suất sản xuất: Dữ liệu áp suất chính xác giúp điều khiển hệ thống hiệu quả, tối ưu năng lượng và nguyên liệu.

• Phù hợp tiêu chuẩn toàn cầu: PM1505 tuân thủ các tiêu chuẩn về đo lường, an toàn và EMC, phù hợp cho cả các dây chuyền xuất khẩu.

• Độ chính xác cao, phản hồi nhanh: Thiết bị cung cấp tín

  • hiệu đầu ra analog 4…20 mA với độ tuyến tính và ổn định cao, giúp kiểm soát áp suất chính xác.

• Chống rung, chống nhiễu vượt trội: Thiết kế đạt tiêu chuẩn công nghiệp,

  • chống rung và chống EMC hiệu quả, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

• Vỏ thép không gỉ IP67: Vỏ bọc cảm biến làm từ inox 316L, có khả năng chịu ăn mòn và hoạt động tốt trong môi trường ẩm ướt, hóa chất.

• Dải đo linh hoạt: PM1505 đo áp suất tuyệt đối với dải đo từ 0…25 bar, thích hợp cho nhiều hệ thống khí nén và thủy lực.

• Kết nối đơn giản, nhanh chóng: Thiết kế đầu nối M12 tiện lợi, giúp dễ dàng lắp đặt vào hệ thống hiện có.
