1. Giới thiệu chung về PM130 Plus

PM130 là thiết bị đo công suất ba pha đa năng, phù hợp cho nhiều ứng dụng công nghiệp. Nhờ hỗ trợ nhiều lựa chọn I/O, cổng giao tiếp và giao thức truyền thông, thiết bị này dễ dàng tích hợp vào hệ thống SCADA hoặc các trạm biến áp của ngành điện.

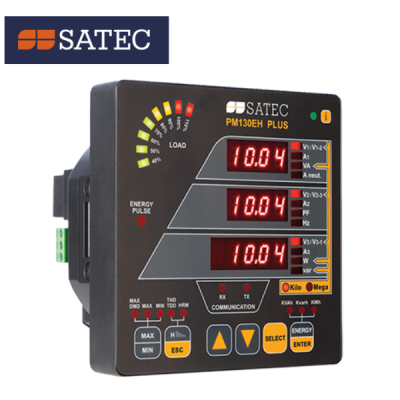

Thiết kế với màn hình LED 7 đoạn cùng dải hiển thị tải bằng đèn LED giúp người dùng quan sát nhanh chóng thông số điện năng và mức tải tại chỗ chỉ trong tích tắc.

Khả năng đo DC
PM130 còn hỗ trợ đo dòng điện một chiều thông qua shunt, điều này giúp thiết bị trở thành giải pháp lý tưởng cho các ứng dụng sử dụng nguồn DC như hệ thống năng lượng tái tạo hoặc trung tâm dữ liệu.

2. Đặc điểm nổi bật của PM130 Plus

Đa chức năng và độ chính xác cao

PM130 Plus là đồng hồ đo điện đa năng ba pha có khả năng đo lường các thông số điện quan trọng như:

• Điện áp, dòng điện

• Tần số

• Công suất tác dụng, phản kháng, biểu kiến

• Hệ số công suất (PF)

• Năng lượng tiêu thụ (Wh, VArh, VAh)

• Mức độ méo hài (THD)

• Giá trị RMS của sóng điện

Với độ chính xác cao theo tiêu chuẩn ANSI C12.20 Class 0.2S, thiết bị này cung cấp dữ liệu đo lường cực kỳ tin cậy cho các ứng dụng yêu cầu kiểm tra và đánh giá hệ thống điện.

Thiết kế linh hoạt và dễ lắp đặt

Thiết bị PM130 Plus được thiết kế nhỏ gọn, dạng gắn bảng (panel mounting), dễ dàng tích hợp vào các tủ điện hiện có. Màn hình LCD lớn, hiển thị rõ ràng và trực quan giúp người vận hành dễ dàng theo dõi thông số tại chỗ.

3. Thông số kỹ thuật

Mức độ chính xác: Đáp ứng tiêu chuẩn Lớp 0.5 hoặc 0.5S theo ANSI / IEC 62053-22.

Khả năng truyền thông:

• Tích hợp sẵn: Giao tiếp RS485

• Tùy chọn mở rộng: Ethernet (ETH), Wi-Fi, Profibus

• Giao thức hỗ trợ: Modbus RTU, DNP3.0

• Tuân thủ tiêu chuẩn: IEC 60870-5-101 và IEC 60870-5-104

Ngõ vào/ra số và tương tự:
Hỗ trợ tối đa 16 kênh I/O

Phạm vi đo rộng:

• Điện áp: Từ 15 đến 828V AC (kết nối trực tiếp, giữa hai pha)

• Tần số: Hỗ trợ các mức 25, 50, 60 và 400 Hz

• Đo điện một chiều (DC): Thông qua shunt bên ngoài

Tùy chọn đầu vào dòng điện AC:

• Dòng danh định: 5A hoặc 1A

• Dòng thấp: 40mA dùng cho biến dòng HACS (dải từ 100 đến 3.000A)

• Đầu vào đặc biệt: Hỗ trợ kẹp dòng HACS 5A gắn ngoài

Hiển thị dạng đồ họa:
Biểu đồ thanh LED giúp trực quan hóa mức tải theo phần trăm so với dòng điện định mức.

4.Ứng dụng của PM130 Plus trong thực tế

Với tính năng đa dạng và độ tin cậy cao, PM130 Plus được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Nhà máy công nghiệp: Giám sát hiệu suất sử dụng điện của dây chuyền sản xuất, cảnh báo sự cố và giảm thiểu tiêu thụ năng lượng.

• Tòa nhà thương mại, cao ốc văn phòng: Tích hợp vào hệ thống quản lý năng lượng để kiểm soát chi phí vận hành.

• Trạm biến áp và nhà máy điện: Giám sát thông số chất lượng điện năng, cảnh báo mất pha, quá áp, thấp áp.

• Trung tâm dữ liệu (Data center): Quản lý tải điện chi tiết cho từng tủ rack, giảm thiểu rủi ro và chi phí vận hành.
