1.Giới thiệu tổng quan về PLX31-EIP-MBS4

EtherNet/IP sang Modbus Serial – 4 cổng

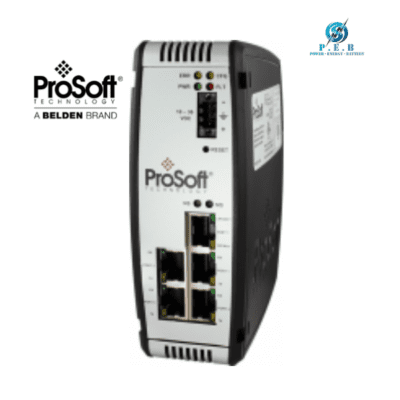

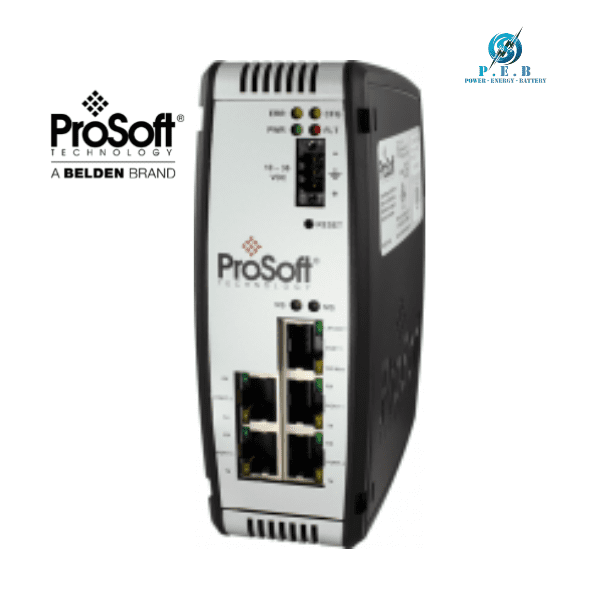

PLX31-EIP-MBS4

Bộ chuyển đổi EtherNet/IP® sang Modbus Serial cho phép trao đổi dữ liệu hai chiều giữa các thiết bị sử dụng chuẩn Modbus Serial và mạng EtherNet/IP. Trình điều khiển EtherNet/IP hỗ trợ kết nối I/O Class 1 và/hoặc các lệnh truyền thông Class 3. Các gateway chuyển đổi giao thức là giải pháp tối ưu cho hệ thống mạng phân tán, đặc biệt trong trường hợp việc lắp đặt thêm tủ điều khiển từ xa gây tốn kém chi phí.

Gateway PLX31-EIP-MBS4 là thiết bị độc lập, được thiết kế để gắn trên thanh DIN, trang bị một cổng Ethernet phục vụ truyền thông, cấu hình và chẩn đoán từ xa, cùng tối đa bốn cổng truyền thông nối tiếp. Thiết bị còn tích hợp khe cắm thẻ SD (tùy chọn) để lưu trữ cấu hình hệ thống. Khi xảy ra sự cố, người dùng có thể chuyển thẻ SD sang gateway khác nhằm rút ngắn thời gian dừng hệ thống. Ngoài ra, gateway hỗ trợ dải điện áp nguồn rộng từ 10 đến 36 VDC và hoạt động ổn định trong điều kiện nhiệt độ từ -25°C đến 70°C. Bộ sản phẩm cũng bao gồm đầy đủ cáp kết nối cần thiết cho việc vận hành.

2.Đặc điểm nổi bật của PLX31-EIP-MBS4

• Hỗ trợ ưu tiên dữ liệu thông qua nhiều kết nối I/O, cho phép thiết lập RPI riêng cho dữ liệu trạng thái và điều khiển nhằm tối ưu băng thông Ethernet.

• Tích hợp sẵn EDS Add-On Profile, giúp việc tích hợp hệ thống đơn giản hơn và rút ngắn thời gian commissioning.

• Trang bị khe cắm thẻ SD (tùy chọn) để lưu trữ các tệp cấu hình, hỗ trợ khôi phục nhanh khi xảy ra sự cố.

• Có 4 cổng truyền thông nối tiếp, cho phép kết nối tối đa 400 thiết bị Modbus®, giảm nhu cầu sử dụng gateway trung gian.

• Công cụ ProSoft Discovery Service giúp máy tính nhận diện gateway và thay đổi địa chỉ IP mặc định mà không cần cùng subnet.

• Hỗ trợ cấu hình module an toàn thông qua công tắc phần cứng (áp dụng cho phiên bản v1.04 trở lên).

• Cho phép trao đổi khối lượng dữ liệu lớn với khả năng sử dụng lên đến 10.000 thanh ghi 16-bit.

3.Thông số kỹ thuật

• Chuẩn giao tiếp: EtherNet/IP™

• Số kết nối Class 3 Server: 5

• Các dòng PLC hỗ trợ: PLC2, PLC5, SLC, CLX, CMPLX, MICROLX

• Loại thông điệp hỗ trợ: PCCC, CIP

• Kết nối Class 3 Client:

  • Kết nối (Connected): 2

  • Không kết nối (Unconnected): 1

• Số kết nối I/O Class 1: 8

• Kích thước kết nối I/O: 248 byte vào / 248 byte ra

• Thời gian RPI tối đa: 5 ms cho mỗi kết nối

• Dịch vụ CIP hỗ trợ:

  • 0x4C – CIP Data Table Read

  • 0x4D – CIP Data Table Write

  • CIP Generic

• Danh sách lệnh:

  • Hỗ trợ tối đa 100 lệnh cho mỗi Client

  • Có thể cấu hình loại lệnh, địa chỉ IP, vùng thanh ghi, số lượng word/bit

• Bộ lệnh hỗ trợ:

  • PLC-2 / PLC-3 / PLC5 Basic Command Set

  • PLC5 Binary Command Set

  • PLC5 ASCII Command Set

  • SLC500 Command Set

4.Ứng dụng thực tế của PLX31-EIP-MBS4

PLX31-EIP-MBS4 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Trong các nhà máy sản xuất, thiết bị giúp kết nối PLC sử dụng EtherNet/IP với các cảm biến, biến tần hoặc thiết bị đo lường sử dụng chuẩn Modbus.

Trong ngành năng lượng, PLX31-EIP-MBS4 hỗ trợ giám sát và thu thập dữ liệu từ các thiết bị Modbus tại trạm điện hoặc hệ thống năng lượng tái tạo. Ngoài ra, sản phẩm còn được sử dụng hiệu quả trong các ngành như xử lý nước, thực phẩm và đồ uống, dầu khí, và hệ thống quản lý tòa nhà (BMS).
