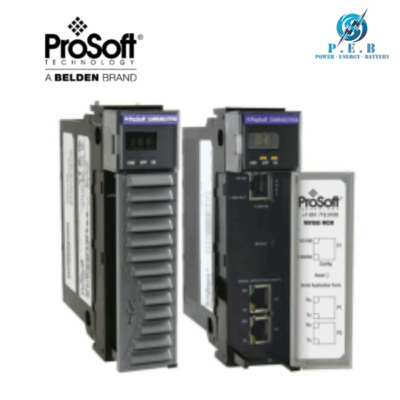

1. MVI56E-MCM là gì?

Mô-đun giao tiếp Modbus Master/Slave cho ControlLogix
MVI56E-MCM/MCMXT

Mô-đun truyền thông MVI56E cho phép bộ điều khiển ControlLogix® của Rockwell Automation® kết nối với các thiết bị Modbus RTU/ASCII, với khả năng hoạt động ở chế độ Master hoặc Slave trên từng cổng giao tiếp.

Hai phiên bản MVI56E-MCM và MVI56E-MCMXT được sử dụng như các mô-đun vào/ra trên backplane của ControlLogix, giúp dữ liệu Modbus được xử lý như dữ liệu I/O trong bộ xử lý. Mỗi cổng nối tiếp có thể cấu hình độc lập để hoạt động trên cùng hoặc khác mạng Modbus. MVI56E-MCM phù hợp cho các ứng dụng công nghiệp thông thường, trong khi MVI56E-MCMXT được thiết kế cho nền tảng Logix-XT™, hỗ trợ làm việc trong môi trường khắc nghiệt nhờ khả năng chịu nhiệt cao hơn và lớp phủ bảo vệ trước các tác nhân ăn mòn hoặc điều kiện vận hành khắt khe.

2. Đặc điểm nổi bật của MVI56E-MCM

• Tất cả dòng MVI56E có thể thay thế trực tiếp các module MVI56 đời trước.

• Không cần chỉnh sửa chương trình điều khiển hiện có khi nâng cấp.

• Cho phép thu thập lượng dữ liệu lớn hơn từ thiết bị.

• Giúp tối ưu vận hành và nâng cao hiệu suất hệ thống.

• Tận hưởng tính năng mở rộng mà không tốn chi phí lập trình lại.

• Cấu hình module được lưu trực tiếp trong dự án RSLogix™ 5000 (file ACD).

• Không cần phần mềm lập trình hoặc công cụ cấu hình bổ sung.

• Add-On Instruction cho RSLogix 5000 (v16 trở lên) giúp rút ngắn thời gian phát triển và giảm chi phí triển khai.

• Cho phép truy cập từ xa thông qua backplane ControlLogix qua module 1756-ENBT.

• Hỗ trợ cấu hình, chẩn đoán và phân tích dữ liệu vận hành dễ dàng.

• Có thể bridge qua nhiều ENBT/CNBT để kết nối đến các MVI56E-MCM ở chassis khác phục vụ cấu hình & giám sát.

• Đơn giản hóa thao tác thêm module vào dự án RSLogix 5000.

• Hỗ trợ nhận diện nhanh và cấu hình thuận tiện.

3. Ứng dụng của MVI56E-MCM trong công nghiệp

Sở hữu khả năng tương thích rộng và hỗ trợ giao thức phổ biến Modbus, MVI56E-MCM được sử dụng trong nhiều lĩnh vực khác nhau:

• Nhà máy điện: Truyền thông giữa PLC và thiết bị đo lường, bảo vệ rơ-le, hệ thống điều khiển.

• Dầu khí: Kết nối cảm biến áp suất, lưu lượng, thiết bị đo đạc trong giàn khoan hoặc nhà máy lọc dầu.

• Xử lý nước – môi trường: Điều khiển trạm bơm, giám sát lưu lượng nước, các cảm biến chất lượng.

• Sản xuất – đóng gói: Kết nối với biến tần, servo, cân điện tử, máy đóng gói tự động.

• Hệ thống SCADA: Đồng bộ dữ liệu từ nhiều thiết bị vào hệ thống giám sát trung tâm.

4.Thông số kỹ thuật

• Tương thích ngược với phiên bản MVI56-MCM trước đó

• Thiết kế chiếm 1 slot, phù hợp với backplane 1756 ControlLogix®

• Cổng Ethernet 10/100 Mbps hỗ trợ cấu hình và chẩn đoán, có chức năng tự động phát hiện loại cáp

• Bộ nhớ ánh xạ dữ liệu mô-đun có thể cấu hình tùy ý, hỗ trợ tối đa 10.000 thanh ghi 16-bit

• Màn hình LED chữ cái 4 ký tự cuộn, hiển thị trạng thái và thông tin chẩn đoán bằng tiếng Anh

• Hỗ trợ ProSoft Discovery Service (PDS) để tìm mô-đun trên mạng và thiết lập IP tạm thời

• Cho phép tháo/lắp nóng (RIUP) mà không cần tắt nguồn

• Hỗ trợ các mã lệnh Modbus: 1, 2, 3, 4, 5, 6, 8, 15, 16, 17, 22 và 23 từ Master

• Khi cấu hình ở chế độ Modbus Slave, mô-đun cho phép Master truy cập toàn bộ dữ liệu bên trong

• Dữ liệu trong mô-đun có thể đến từ:

  • Các thiết bị Modbus Slave khác qua cổng Master

  • Bộ xử lý ControlLogix

  • Hoặc dữ liệu được ánh xạ nội bộ của mô-đun
