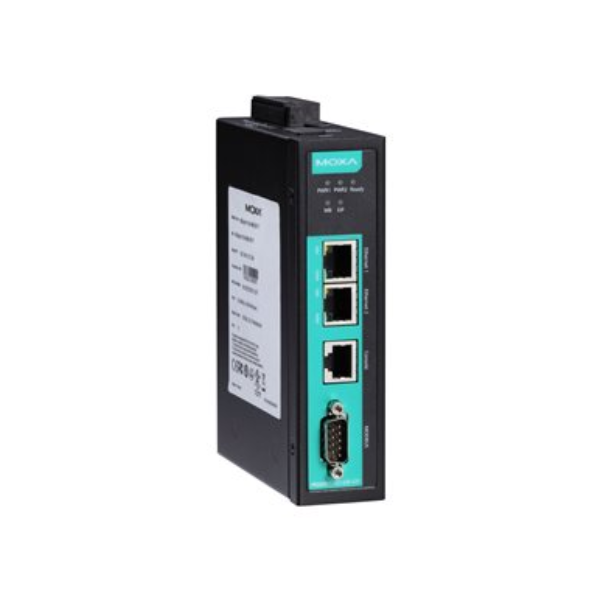

MGate 5105-MB-EIP Cổng Ethernet Moxa

MGate 5105-MB-EIP Cổng Ethernet Moxa các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

Giới thiệu sản phẩm

MGate 5105-MB-EIP là một cổng Ethernet trong các hệ thống công nghiệp, hỗ trợ giao tiếp mạng Modbus RTU/ASCII/TCP và EtherNet/IP, thường được ứng dụng trong môi trường IIoT. Nó tương thích với các dịch vụ đám mây như Azure và Alibaba Cloud để truyền tải dữ liệu qua MQTT. Để kết nối các thiết bị Modbus vào mạng EtherNet/IP, thiết bị này có thể hoạt động dưới vai trò chủ hoặc phụ để thu thập và trao đổi thông tin.

Dữ liệu mới được trao đổi sẽ được lưu trữ trong cổng. Cổng chuyển đổi dữ liệu Modbus thành các gói EtherNet/IP để có thể điều khiển hoặc giám sát thiết bị Modbus qua máy quét EtherNet/IP. MGate 5105-MB-EIP hỗ trợ tiêu chuẩn MQTT và các giải pháp đám mây, kết hợp bảo mật, cấu hình và chẩn đoán để khắc phục sự cố và cung cấp giải pháp có khả năng mở rộng cho các ứng dụng giám sát từ xa như quản lý năng lượng và tài sản. Thẻ nhớ microSD hỗ trợ sao lưu và sao chép cấu hình hệ thống, thuận tiện khi sao chép cùng cấu hình vào nhiều thiết bị MGate 5105-MP-EIP.

Thông số kỹ thuật MGate 5105-MB-EIP Cổng Ethernet Moxa

Thông số truyền dữ liệu

Baudrate: 50 bps đến 921,6 kbps
Bit dữ liệu: 7 hoặc 8
Kiểm tra chẵn lẻ: Không, Chẵn, Lẻ, Dấu, Khoảng cách
Bit dừng: 1 hoặc 2
Kiểm soát lưu lượng: Chuyển đổi RTS (RS-232), RTS/CTS

Điều khiển hướng dữ liệu RS-485

Tích hợp chức năng điều khiển hướng dữ liệu tự động (ADDC).
Cung cấp tùy chọn điện trở kéo cao/thấp với giá trị 1 kΩ hoặc 150 kΩ.
Hỗ trợ điện trở kết thúc 120 ohm.

Cách ly tín hiệu

Trang bị cách ly 2 kV giúp bảo vệ tín hiệu nối tiếp.

Tín hiệu hỗ trợ

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2 dây): Data+, Data-, GND
RS-485 (4 dây): Tx+, Tx-, Rx+, Rx-, GND

Đặc điểm chung MGate 5105-MB-EIP Cổng Ethernet Moxa

Kết nối dữ liệu fieldbus với đám mây thông qua MQTT chung
Hỗ trợ kết nối MQTT với SDK thiết bị tích hợp sẵn tới Azure/Alibaba Cloud
Chuyển đổi giao thức giữa Modbus và EtherNet/IP
Hỗ trợ EtherNet/IP Scanner/Adapter
Hỗ trợ Modbus RTU/ASCII/TCP master/client và slave/server
Hỗ trợ kết nối MQTT với TLS và chứng chỉ ở định dạng JSON và dữ liệu thô
Thông tin chẩn đoán/giám sát giao thông được nhúng để
- dễ dàng khắc phục sự cố và truyền dữ liệu đám mây để đánh giá và phân tích chi phí
Thẻ nhớ microSD để sao lưu/sao chép cấu hình
- và nhật ký sự kiện, cũng như lưu trữ đệm dữ liệu khi mất kết nối đám mây
Có sẵn các mẫu nhiệt độ hoạt động rộng từ -40 đến 75°C
Cổng nối tiếp với bảo vệ cách ly 2 kV
Các tính năng bảo mật dựa trên IEC 6244

Ứng dụng MGate 5105-MB-EIP Cổng Ethernet Moxa

Tích hợp giao thức:
- Kết nối và chuyển đổi dữ liệu giữa các hệ thống sử dụng giao thức Modbus (RTU/ASCII/TCP) và EtherNet/IP.
- Cho phép tích hợp các thiết bị Modbus hiện có vào mạng EtherNet/IP, đảm bảo trao đổi dữ liệu liên tục giữa các hệ thống tự động hóa.
Ứng dụng trong IIoT và giám sát từ xa:
- Hỗ trợ giao thức MQTT và tích hợp với các dịch vụ đám mây của bên thứ ba như Azure và Alibaba Cloud, giúp thu thập và phân tích dữ liệu từ xa.
- Phù hợp cho các ứng dụng giám sát và điều khiển từ xa trong quản lý năng lượng, quản lý tài sản và các hệ thống công nghiệp thông minh.
Hệ thống điều khiển tự động:
- Ứng dụng trong các nhà máy sản xuất, tủ điện và các hệ thống tự động hóa công nghiệp, nơi cần kết nối và đồng bộ dữ liệu giữa các thiết bị khác nhau.
- Cho phép thiết lập các hệ thống chủ/phụ Modbus để tối ưu hóa việc thu thập dữ liệu và giám sát quá trình sản xuất.
Sao lưu và phục hồi cấu hình:
- Tích hợp khe cắm thẻ nhớ microSD giúp lưu trữ cấu hình và nhật ký hệ thống, hỗ trợ việc sao chép cấu hình nhanh chóng giữa các thiết bị.
- Đảm bảo quá trình khởi động lại hệ thống diễn ra suôn sẻ bằng cách tự động nạp lại tệp cấu hình từ thẻ nhớ.
