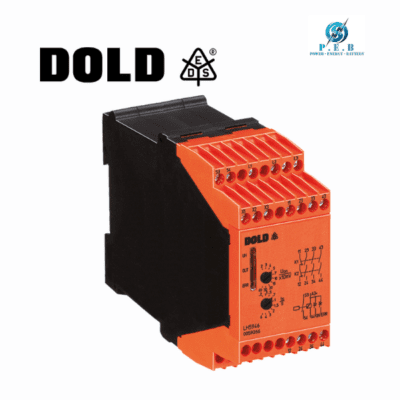

LH5946.48/61 20-400mV UH DC24V Dold Vietnam
LH5946.48/61 20-400mV UH DC24V Dold Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam
1.Tổng quan về thiết bị Standstill Monitor LH5946.48/61
Bộ giám sát dừng an toàn không cần cảm biến LH 5946 được thiết kế để phát hiện trạng thái dừng của động cơ điện một pha và ba pha, không phụ thuộc vào chiều quay. Nhờ hoạt động mà không cần tín hiệu phản hồi bên ngoài, thiết bị không yêu cầu các cảm biến như encoder hoặc công tắc tiệm cận. Bộ giám sát xác định trạng thái dừng bằng cách đo điện áp cảm ứng còn lại của động cơ khi đang quay trôi; khi điện áp này giảm xuống gần bằng 0, thiết bị nhận biết động cơ đã dừng và kích hoạt rơ-le đầu ra.
Việc sử dụng LH5946.48/61 giúp ngăn ngừa khởi động ngoài ý muốn, đảm bảo an toàn cho người vận hành trong quá trình bảo trì, vệ sinh hoặc thay đổi công đoạn sản xuất.
2. Đặc điểm nổi bật của LH5946.48/61 Dold
Đặc điểm an toàn và tiêu chuẩn
Đáp ứng mức PL e, Category 4 theo tiêu chuẩn EN ISO 13849-1.
Đạt SIL 3 theo EN 61508 và EN 61800-5-2.
Có thể ứng dụng trong hệ thống an toàn đến SIL 3 theo EN IEC 62061 và EN 61511.
Chức năng giám sát và vận hành
Phát hiện trạng thái dừng an toàn cho động cơ 1 pha và 3 pha.
Không cần cảm biến ngoài, giúp đơn giản hóa lắp đặt.
Hoạt động không phụ thuộc chiều quay của động cơ.
Tích hợp chức năng phát hiện đứt dây nhằm tăng độ tin cậy vận hành.
Ngõ ra và cấu hình
Trang bị tiếp điểm an toàn cưỡng bức gồm 3 NO và 1 NC dùng cho AC 250 V.
Có 2 ngõ ra giám sát dạng bán dẫn và 1 ngõ ra giám sát dạng tiếp điểm NO.
Cho phép điều chỉnh mức điện áp và thời gian trễ xác nhận dừng.
Hiển thị và lắp đặt
Đèn LED trạng thái cho biết tình trạng dừng, sự cố đứt dây và nguồn hoạt động.
Tương thích vận hành với biến tần (inverter).
Chiều rộng thiết bị 45 mm, thuận tiện bố trí trong tủ điện.
3.Thông số kỹ thuật
Kiểu thiết bị: LH 5946
Bề rộng module: 45 mm
Phân loại: giám sát không dùng cảm biến (sensorless)
Cấp an toàn theo EN ISO 13849-1: Category 4 / Performance Level e
Mức toàn vẹn an toàn theo IEC/EN 62061: SIL 3
Điện áp danh định: hỗ trợ cả AC và DC
Dòng nhiệt tối đa Ith: 5 A
Cấu hình kênh: 2 kênh (1- hoặc 2-channel)
Kiểu kết nối:
Cọc vít
Cọc vít dạng rút
Cọc kẹp lò xo dạng rút
Tiếp điểm chỉ thị:
2 ngõ ra bán dẫn dùng cho giám sát
1 tiếp điểm thường mở (NO)
Điện áp đo động cơ tối đa: 690 V
Phê duyệt/chứng nhận: UL
Tiếp điểm đầu ra dẫn hướng cưỡng bức tối đa: 1 NC và 3 NO
4. Ứng dụng thực tế của LH5946.48/61 tại Việt Nam
Nhờ tính chính xác và độ an toàn cao, LH5946.48/61 được sử dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống truyền động và động cơ công nghiệp: xác nhận trạng thái dừng trước khi mở cửa bảo trì.
Dây chuyền sản xuất tự động: đảm bảo an toàn cho người vận hành khi can thiệp vào máy.
Ngành thực phẩm và đồ uống: hỗ trợ quy trình vệ sinh và bảo trì an toàn.
Ngành chế tạo máy: nâng cao tiêu chuẩn an toàn cho thiết bị và hệ thống.
