LF-1005-S/SP16 LEM Vietnam

Mô tả
Đánh giá (0)

LF-1005-S/SP16 LEM Vietnam

LF-1005-S/SP16 LEM Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

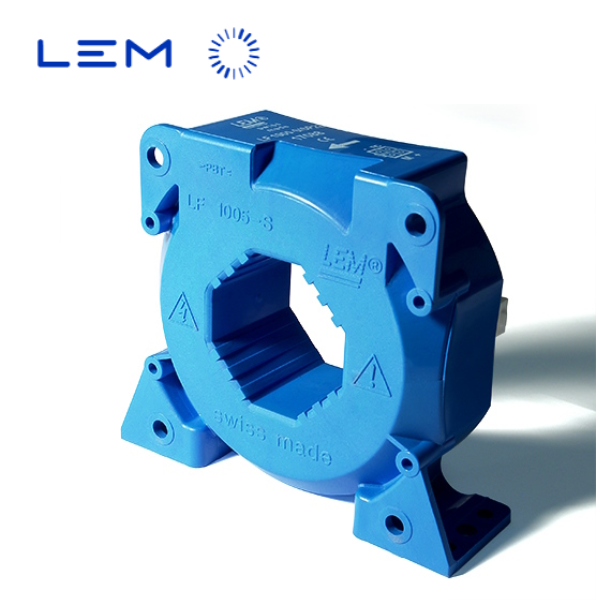

1. Giới thiệu về LF-1005-S/SP16

LF-1005-S/SP16 là cảm biến dòng điện thuộc dòng Hall Effect open loop có khả năng đo dòng điện AC, DC và tín hiệu xung, với dải đo lên tới ±1005 A. Sản phẩm có thiết kế nhỏ gọn, chuyên dùng để gắn trực tiếp lên bo mạch (PCB), thích hợp với các hệ thống điện tử công suất lớn như: biến tần công nghiệp, trạm sạc xe điện (EV), bộ nguồn UPS, hệ thống năng lượng mặt trời, hệ thống lưu trữ năng lượng (ESS), và các giải pháp điều khiển tự động hóa hiện đại.

2.Tính năng nổi bật của LF-1005-S/SP16

Dải đo dòng lớn – lên đến ±1005 A

Thiết bị có thể đo được dòng điện cao lên tới ±1005 A, cho phép sử dụng trong những ứng dụng đòi hỏi hiệu suất công suất lớn và dòng điện cao như hệ thống phân phối điện trung áp, xe điện, hay công nghiệp nặng.

Công nghệ Hall Effect không tiếp xúc

Cảm biến sử dụng công nghệ Hall Effect hở, cho phép đo dòng điện mà không tiếp xúc trực tiếp với mạch dẫn điện. Điều này giúp cách ly tín hiệu đo với hệ thống, giảm nguy cơ nhiễu điện và đảm bảo an toàn cho cả thiết bị và người vận hành.

Đo được dòng AC, DC và xung

Không chỉ đo dòng một chiều (DC), cảm biến LF-1005-S/SP16 còn hỗ trợ đo dòng xoay chiều (AC) và dòng dạng xung – rất quan trọng trong các ứng dụng như inverter, điều khiển động cơ servo, bộ sạc pin và thiết bị đo lường công suất.

Đầu ra tuyến tính – dễ tích hợp

Thiết bị cung cấp tín hiệu dòng đầu ra tuyến tính tỷ lệ với dòng đầu vào, giúp dễ dàng kết nối và xử lý với bộ vi điều khiển, bộ chuyển đổi ADC, hoặc hệ thống đo lường trung tâm.

Độ chính xác và ổn định cao

Với độ sai số thấp (<1% toàn dải), thời gian đáp ứng nhanh và độ tuyến tính cao, LF-1005-S/SP16 là giải pháp lý tưởng cho các ứng dụng yêu cầu độ chính xác cao và ổn định lâu dài.

3.Thông số kỹ thuật

Mã sản phẩm: LF1005
Chức năng đo: Dòng điện
Giá trị dòng điện danh định: 1000 A
Giới hạn đo lớn nhất: Lên tới 1500 A
Tín hiệu đầu ra thứ cấp: Dòng điện tức thời 200 mA
Loại tín hiệu đầu vào: Đo được cả dòng điện xoay chiều (AC) và một chiều (DC)
Nguồn cấp yêu cầu: Nguồn điện DC lưỡng cực cấp ngoài
Khoảng điện áp cung cấp: Từ 15 đến 24 VDC
Mức độ chính xác: Sai số chỉ 0.4% toàn dải
Dải nhiệt độ vận hành: Hoạt động ổn định từ -40°C đến +85°C
Nguyên lý hoạt động: Cảm biến sử dụng công nghệ hiệu ứng Hall vòng kín (closed-loop Hall effect)
Cách lắp đặt: Thiết kế để gắn trực tiếp vào bảng điều khiển (panel mount)
Ứng dụng:
- Bộ truyền động công nghiệp
- Nguồn cấp điện
- Hệ thống năng lượng tái tạo
- Máy hàn và thiết bị hàn điện
