ITD2LH00 Baumer Vietnam 11124587

ITD2LH00 Baumer Vietnam 11124587 các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

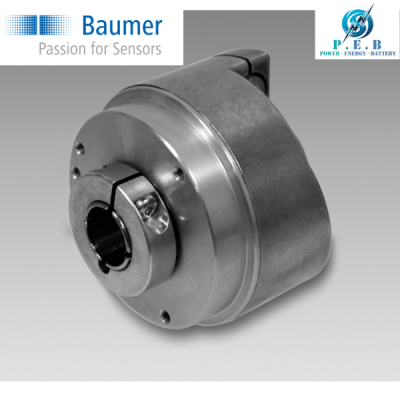

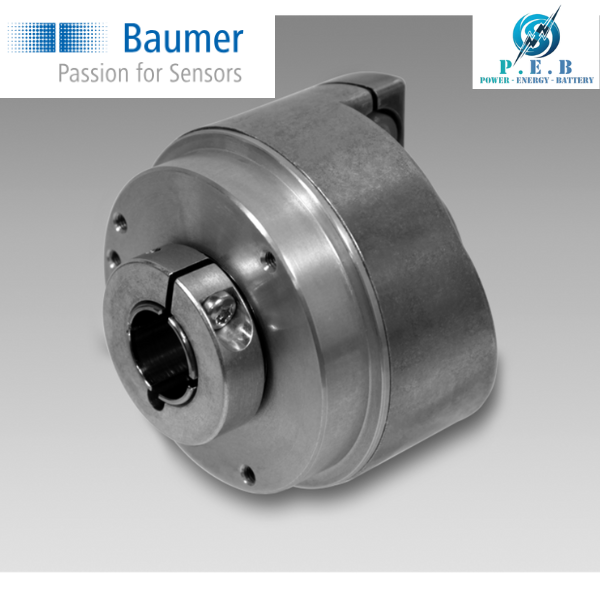

1. Giới thiệu sản phẩm ITD2LH00

Mã hóa vòng quay gia tăng ITD21H00 được thiết kế với trục rỗng xuyên tâm, đường kính từ 10 đến 14 mm, và đường kính tổng thể 58 mm. Thiết bị sử dụng công nghệ quang học chính xác để đảm bảo độ tin cậy cao trong việc phát hiện vị trí. Có thể lựa chọn mức tín hiệu đầu ra TTL hoặc HTL tùy theo yêu cầu hệ thống. Mã hóa hỗ trợ tối đa 10.000 xung mỗi vòng, hoạt động ổn định trong dải nhiệt độ rộng từ -30 đến +100 °C. Cáp kết nối có thể tháo rời với đầu ra hướng tiếp tuyến, mang lại sự linh hoạt cao trong lắp đặt. Thiết bị có nhiều phiên bản để phù hợp với các yêu cầu ứng dụng đa dạng.

2. Tại sao nên chọn ITD2LH00 – Baumer Vietnam?

Độ chính xác cao – Hoạt động ổn định

Encoder ITD2LH00 sử dụng công nghệ quang học tiên tiến của Baumer, giúp phát hiện xung đầu ra với độ phân giải cao, sai số thấp, đảm bảo kết quả đo lường tốc độ và vị trí trục chính xác từng milimet.

Thiết kế công nghiệp – Độ bền vượt trội

Sản phẩm có vỏ nhôm chắc chắn, kháng bụi, chống rung và chịu được điều kiện môi trường công nghiệp khắc nghiệt. Trục encoder được gia công chính xác, bền bỉ và tuổi thọ cao.

Tín hiệu đầu ra chuẩn – Dễ tích hợp

ITD2LH00 sử dụng tín hiệu xung A/B/Z chuẩn TTL hoặc HTL (tùy cấu hình), dễ dàng kết nối với bộ điều khiển PLC, bộ đếm xung, biến tần hoặc hệ thống điều khiển CNC phổ biến hiện nay.

Kích thước tiêu chuẩn – Dễ lắp đặt

Sản phẩm có kích thước nhỏ gọn, tuân thủ chuẩn lắp đặt DIN, phù hợp với đa dạng hệ thống máy móc hiện hành. Ngoài ra, còn có nhiều tùy chọn mặt bích (flange) và trục phù hợp nhu cầu sử dụng.

3. Thông số kỹ thuật

Nguồn cấp và hiệu suất

• Điện áp hoạt động:

  • 5 VDC ±5%

  • 8 đến 30 VDC

• Bảo vệ phân cực ngược: Có

• Dòng tiêu thụ (không tải): Tối đa 100 mA

Tín hiệu và đặc tính đo

• Số xung trên mỗi vòng quay: Tùy chọn từ 100 đến 10.000 pulses/rev

• Tín hiệu gốc: Xung zero, với độ rộng 90°

• Công nghệ cảm biến: Quang học (Optical)

• Tần số đầu ra tối đa:

  • 300 kHz với chuẩn TTL

  • 160 kHz với chuẩn HTL

• Dạng tín hiệu xuất ra: Kênh A, B, N và các kênh đảo (A̅, B̅, N̅)

• Chuẩn xuất tín hiệu:

  • TTL linedriver (chống ngắn mạch)

  • HTL push-pull (chống ngắn mạch)

Chống nhiễu và tương thích chuẩn

• Khả năng miễn nhiễu: EN 61000-6-2

• Chuẩn phát xạ nhiễu: EN 61000-6-3

Thiết kế cơ khí

• Đường kính mặt bích: 58 mm

• Loại trục: Trục rỗng xuyên tâm (through hollow shaft)

  • Kích thước: Ø10 mm, Ø12 mm, Ø14 mm

• Cấp bảo vệ (theo EN 60529): IP65

• Tốc độ quay tối đa: ≤6000 vòng/phút

• Mô-men khởi động: ≤0.015 Nm tại 20°C

• Vật liệu chế tạo:

  • Thân: Hợp kim nhôm

  • Trục: Thép không gỉ

Điều kiện hoạt động

• Nhiệt độ môi trường: -30°C đến +100°C

• Độ ẩm tương đối: 90%, không ngưng tụ

• Chịu rung: Theo EN 60068-2-6: 20 g, 60–2000 Hz

• Chịu sốc: Theo EN 60068-2-27: 100 g, 6 ms

Kết nối và khối lượng

• Giao diện kết nối: Đầu nối board 8 chân

• Khối lượng xấp xỉ: 150 g

4. Ứng dụng thực tế của ITD2LH00 trong công nghiệp

Cảm biến encoder ITD2LH00 là lựa chọn lý tưởng cho nhiều hệ thống tự động hóa nhờ độ chính xác, độ ổn định cao và khả năng tích hợp linh hoạt. Các ứng dụng tiêu biểu bao gồm:

• Điều khiển vị trí và tốc độ động cơ Servo / Step

• Dây chuyền sản xuất tự động trong ngành thực phẩm, bao bì, in ấn, dệt may

• Hệ thống băng tải, nâng hạ, đóng gói sản phẩm

• Máy CNC, máy cắt laser, máy tiện, trung tâm gia công

• Ngành ô tô – cơ khí chế tạo, robot công nghiệp

• Bộ đếm vòng quay, đo chiều dài, đo tốc độ tuyến tính
