IBSMT59 Multiturn Sensor IBS Vietnam

IBSMT59 Multiturn Sensor IBS Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

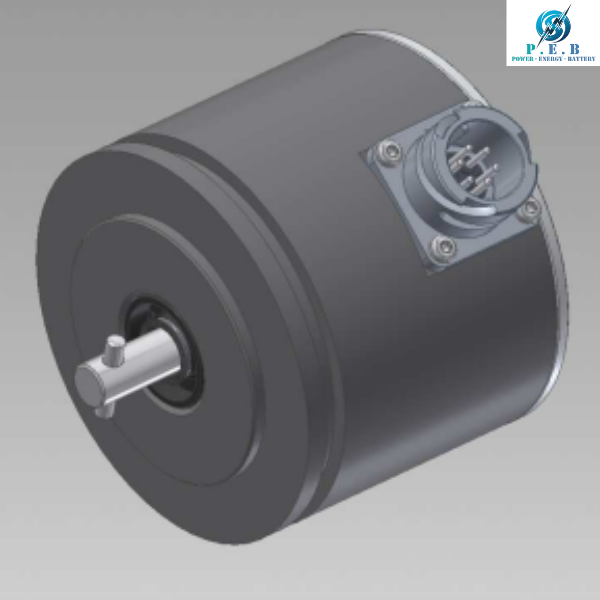

1. Giới thiệu về IBSMT59 Multiturn Sensor

IBSMT59 là cảm biến xoay đa vòng (Multiturn Sensor) do IBS – một thương hiệu uy tín trong lĩnh vực công nghệ đo lường và điều khiển công nghiệp – sản xuất.

Cảm biến này được thiết kế để đo chính xác số vòng quay và vị trí trục trong nhiều ứng dụng khác nhau, từ máy công cụ, robot, hệ thống tự động hóa cho đến ngành năng lượng và thiết bị y tế. Với độ bền cao và hiệu suất ổn định, IBSMT59 mang lại giải pháp tối ưu cho các doanh nghiệp cần thiết bị đo lường tiên tiến.

2. Đặc điểm nổi bật của IBSMT59

Cảm biến góc XTB90-14400 (IBS-Part-No.: IBSMT59)

• Dải đo: 40 vòng quay

• Độ phân giải: 12 bit (single-turn)

• Nhiệt độ làm việc: -40°C đến +85°C

• Độ tuyến tính cao: ±0.0097 %

Kích thước & Ứng dụng
Với các thông số kỹ thuật vượt trội, cảm biến này phù hợp cho nhiều mục đích khác nhau, đặc biệt trong các bộ phận đo góc hoặc hệ truyền động quay.

Nguyên lý hoạt động
Thiết bị sử dụng hệ thống đo từ tính để xác định vị trí góc. Sau đó, bộ biến đổi tín hiệu sẽ chuyển dữ liệu đo được thành tín hiệu SSI dạng gray-code.

3. Thông số kỹ thuật

Thông số điện

• Nguồn cấp: 24 V DC (cho phép dao động ±20%)

• Phạm vi đo: 40 vòng quay (tương đương 14.400°)

• Độ phân giải: 12 bit/vòng (4.096 bước)

• Gói dữ liệu truyền: 21 bit (giá trị từ 0 đến 163.840)

• Giao diện: SSI, tương thích RS422

• Kiểu mã: Gray code

• Độ lặp lại: ±0,0049 %

• Độ tuyến tính: ±0,0097 %

• Tần số xung đồng hồ: 100 kHz đến tối đa 500 kHz

• Thời gian Monoflop: > 30 µs

Điều kiện môi trường

• Nhiệt độ hoạt động: -40 °C đến +85 °C

• Độ ẩm cho phép: 5 % – 95 %

Vỏ ngoài

• Cấp bảo vệ: IP66 (theo EN 60529)

• Khối lượng: khoảng 1,2 kg

• Kích thước: đường kính 88 mm, chiều dài 71 mm

4. Ứng dụng

Với ưu điểm nổi bật, IBSMT59 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và kỹ thuật:

• Ngành cơ khí – chế tạo máy: Đo lường vị trí trục trong máy CNC, máy ép, máy cắt.

• Ngành robot: Xác định chính xác vị trí xoay, hỗ trợ vận hành cánh tay robot.

• Ngành năng lượng: Theo dõi vị trí trong hệ thống tuabin gió, trạm năng lượng mặt trời.

• Ngành tự động hóa: Kết hợp với PLC và SCADA để giám sát và điều khiển thiết bị.

• Ngành y tế: Ứng dụng trong máy chụp CT, thiết bị chẩn đoán cần độ chính xác cao.

• Ngành vận tải: Sử dụng trong hệ thống điều khiển xe tự hành, băng tải công nghiệp.
