HS35 Series 01070-631 Bei Sensor Vietnam
HS35 Series 01070-631 Bei Sensor Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam
1. Giới thiệu chung về HS35 Series
P/N : 01070-631
XHS35F-100-R1-SS-1024-ABZC-28V/V-SM18

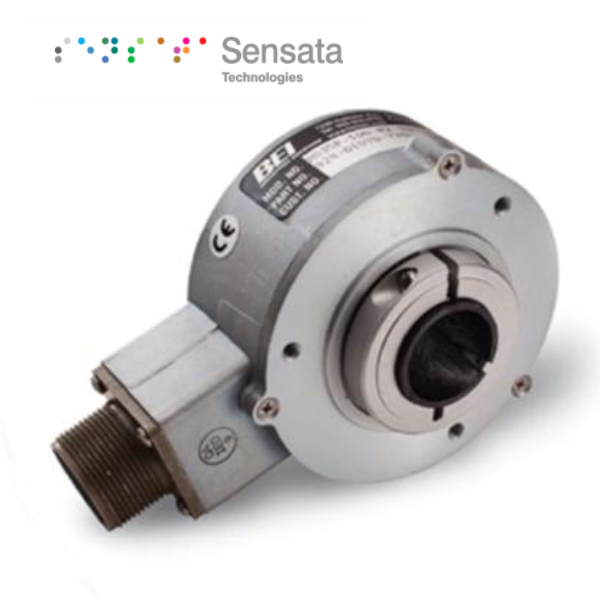

H35 Incremental Optical Encoder
HS35 – Bộ mã hóa trục rỗng với độ bền công nghiệp cao
Model HS35 được thiết kế theo phong cách trục rỗng, nhưng vẫn mang đầy đủ các đặc điểm mạnh mẽ thường thấy ở các bộ mã hóa trục đặc. Thiết bị tích hợp ổ bi kép cùng các phớt trục, đáp ứng các tiêu chuẩn bảo vệ môi trường nghiêm ngặt như NEMA 4, 13 và IP65. Vỏ kim loại chắc chắn kết hợp với đầu nối kín hoặc chụp cáp giúp tăng khả năng chống chịu trong các điều kiện làm việc khắc nghiệt.
Ngoài ra, các phiên bản HS35 được cung cấp với các chứng nhận an toàn như chống cháy nổ, không phát tia lửa và không gây cháy, phù hợp sử dụng trong các khu vực nguy hiểm cụ thể. Vui lòng tham khảo tài liệu chứng nhận hoặc liên hệ nhà sản xuất để biết thêm thông tin chi tiết.
2.Thông số kỹ thuật
Vật liệu cấu tạo:
Nắp che: Hợp kim nhôm đúc, hoàn thiện bề mặt bằng lớp phủ Iridite
Thân chính: Hợp kim nhôm
Trục quay: Thép không gỉ AISI 303
Ổ bi: Dòng 6807, loại kín
Tải trọng cho phép:
Tải trục (Axial): 50 Newton
Tải hướng kính (Radial): 80 Newton
Quán tính trục:
Phiên bản trục xuyên suốt (SS): 2,852 oz-in-sec² (với trục 1″)
Phiên bản trục mù (BS): 2,8125 oz-in-sec² (với trục 1″)
Mô-men xoắn:
Loại trục xuyên (SS): 11,3 in-oz ở tốc độ 1000 vòng/phút
Loại trục mù (BS): 8,5 in-oz ở tốc độ 1000 vòng/phút
Tốc độ quay tối đa:
Cho phép tối đa: 6000 vòng/phút
Duy trì liên tục: 4000 vòng/phút
Khối lượng thiết bị (ước lượng): Khoảng 22,92 oz
Tuổi thọ cơ học lý thuyết:
140 tỷ vòng quay với tải 25N hướng trục và 40N hướng kính
17 tỷ vòng quay với tải tối đa 50N hướng trục và 80N hướng kính
3. Ưu điểm nổi bật của bộ mã hóa quang học HS35 Series
Độ chính xác và độ phân giải cao
Với khả năng tùy chọn xung từ 1 đến 5000 xung/vòng, HS35 Series cho phép người dùng điều chỉnh mức độ chính xác phù hợp với từng ứng dụng. Điều này đặc biệt quan trọng trong các hệ thống cần điều khiển vị trí chính xác như máy CNC, robot công nghiệp, băng tải thông minh.
Thiết kế dạng trục rỗng tiện lợi
Dạng hollow shaft encoder cho phép lắp đặt trực tiếp lên trục mà không cần khớp nối trung gian, giảm thiểu sai số và tiết kiệm không gian lắp đặt. Ngoài ra, sản phẩm còn hỗ trợ khóa trục bằng kẹp hoặc ngàm xoay tùy chọn.
Khả năng hoạt động trong môi trường khắc nghiệt
HS35 Series được thiết kế với cấp bảo vệ IP65/IP67, chịu được bụi bẩn, hơi ẩm và dầu nhớt công nghiệp. Vỏ kim loại cứng cáp giúp tăng khả năng chống va đập và rung động mạnh.
Tùy chọn kết nối linh hoạt
Sản phẩm hỗ trợ nhiều kiểu đầu nối như cáp liền, đầu MS hoặc đầu nối công nghiệp tiêu chuẩn. Điều này giúp HS35 Series dễ dàng tích hợp vào nhiều loại máy móc, tủ điện, hệ thống truyền động hiện có.
4.Ứng dụng thực tế của HS35 Series 01070-631 tại Việt Nam
Máy cắt kim loại CNC: Đo chính xác vị trí và tốc độ quay trục chính.
Thang máy và thang cuốn: Kiểm soát chuyển động và dừng chính xác tại từng tầng.
Robot công nghiệp: Ghi nhận tín hiệu phản hồi vị trí trong hệ thống servo.
Băng tải tự động: Điều khiển tốc độ và vị trí hàng hóa.
Động cơ điện lớn: Giám sát tốc độ và hướng quay trong hệ thống điều khiển tần số.
