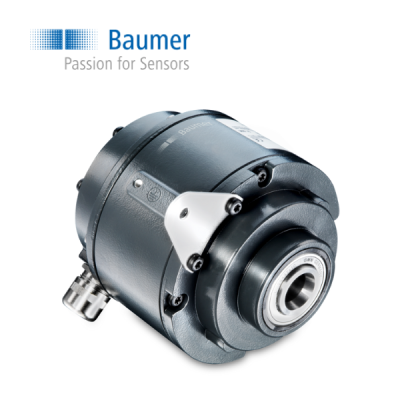

HOG10 DN 1024 I LR 16H7 KLK-AX Baumer Vietnam

HOG10 DN 1024 I LR 16H7 KLK-AX Baumer Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về Baumer và Encoder Incremental

Encoder Incremental
Model: HOG10 DN 1024 I LR 16H7 KLK-AX
Mã sản phẩm: 11070362

Sản phẩm encoder dạng incremental với thiết kế trục rỗng mù, cung cấp 1024 xung trên mỗi vòng quay. Bộ truyền động đầu ra HTL cho phép sử dụng với cáp dài lên tới 350 mét mà vẫn đảm bảo hiệu suất ổn định. Thiết bị nổi bật với khả năng chịu va đập và rung động cực cao, phù hợp với những môi trường làm việc khắc nghiệt. Hệ thống bạc đạn đôi tích hợp công nghệ lai giúp kéo dài tuổi thọ hoạt động. Ngoài ra, encoder còn được trang bị hệ thống làm kín tối ưu, bảo vệ tốt trong môi trường bụi bẩn. Nắp đầu trục thiết kế theo phương hướng trục để thuận tiện cho việc đấu nối dây.

2. Đặc điểm nổi bật của HOG10 DN 1024 I LR 16H7 KLK-AX

Encoder HOG10 DN thuộc dòng encoder incremental cao cấp, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về đo lường và điều khiển trong môi trường công nghiệp nặng.

Thiết kế chắc chắn, độ bền cao

Sản phẩm sở hữu thiết kế cơ khí bền vững, với vỏ nhôm chất lượng cao giúp chống chịu va đập, rung động mạnh và môi trường làm việc khắc nghiệt.
Khả năng chống bụi, chống ẩm tốt nhờ hệ thống gioăng cao su và lớp phủ bảo vệ.
Trục rỗng mù (blind hollow shaft) kích thước DN16H7 cho phép lắp đặt linh hoạt và dễ dàng tích hợp vào các hệ thống máy móc hiện có.

Độ phân giải cao – Chính xác tuyệt đối

Model HOG10 DN 1024 I LR 16H7 KLK-AX cung cấp 1024 xung trên mỗi vòng quay (PPR), giúp đo lường vị trí và tốc độ một cách chính xác và mượt mà.
Sử dụng công nghệ cảm biến quang học tiên tiến mang lại tín hiệu đầu ra ổn định, độ chính xác cao và thời gian phản hồi nhanh.

Đầu ra HTL mạnh mẽ

Encoder được trang bị driver HTL (High Threshold Logic), cho phép truyền tín hiệu qua khoảng cách dài lên đến 350 mét mà không bị suy hao.
Đầu ra bao gồm các tín hiệu K1, K2, K0 và tín hiệu đảo chiều, tương thích với hầu hết các bộ điều khiển lập trình PLC và hệ thống tự động hóa hiện nay.

Chịu tải và chống rung hiệu quả

Sử dụng vòng bi lai (hybrid bearing) có khả năng chịu tải trọng cao, giúp tăng tuổi thọ sản phẩm.
Khả năng chịu rung và sốc cơ học cực tốt, đảm bảo hoạt động ổn định ngay cả trong các dây chuyền sản xuất liên tục hoặc máy móc vận hành ở tốc độ cao.

3. Thông số kỹ thuật

Nguồn cấp điện: Từ 9 đến 30 VDC
Mức tiêu thụ không tải: Tối đa 100 mA
Số xung trên mỗi vòng quay: 1024 xung
Độ lệch pha: 90° ±20°
Chu kỳ làm việc: Từ 40% đến 60%
Tín hiệu tham chiếu: Xung zero, độ rộng 90°
Công nghệ cảm biến: Quang học
Tần số đầu ra: Tối đa 120 kHz
Dạng tín hiệu đầu ra: K1, K2, K0 và các tín hiệu đảo
Kiểu đầu ra: HTL-P (Power Linedriver)
Cách điện trục: Chịu được điện áp lên tới 2.8 kV
Chiều dài truyền tín hiệu: Tối đa 350 mét ở 100 kHz (HTL-P)
Khả năng chống nhiễu: Theo tiêu chuẩn EN 61000-6-2
Nhiễu phát xạ: Theo tiêu chuẩn EN 61000-6-3
Chứng nhận: CE, UL (E217823)
Kích thước mặt bích: Đường kính 105 mm
Kiểu trục: Trục rỗng mù đường kính 16 mm
Tải trọng trục cho phép: Axial ≤ 450 N, Radial ≤ 600 N
Mức bảo vệ: IP66 theo EN 60529
Tốc độ vận hành tối đa: 6000 vòng/phút (cơ khí)
Mô-men xoắn vận hành tiêu chuẩn: 6 Ncm
Mô-men quán tính rôto: 340 gcm²
Chất liệu:
- Vỏ: Hợp kim nhôm đúc
- Trục: Thép không gỉ
Nhiệt độ hoạt động: Từ -40°C đến +100°C
Khả năng chịu rung: Theo IEC 60068-2-6, 20 g ở dải tần 10-2000 Hz
Chịu va đập: Theo IEC 60068-2-27, 300 g trong 6 ms
Chống ăn mòn: Theo IEC 60068-2-52, chống sương muối, đáp ứng tiêu chuẩn môi trường CX (C5-M) theo ISO 12944-2
Kiểu kết nối: Nắp đầu nối dạng terminal

4. Ứng dụng của HOG10 DN 1024 I LR 16H7 KLK-AX trong công nghiệp

Encoder HOG10 DN 1024 I LR 16H7 KLK-AX được sử dụng rộng rãi trong nhiều lĩnh vực như:

Ngành thép: đo lường tốc độ và vị trí của các con lăn, máy cán thép.
Ngành giấy: giám sát và điều khiển tốc độ máy sản xuất giấy.
Tự động hóa nhà máy: tích hợp vào các hệ thống điều khiển động cơ servo, máy CNC, robot công nghiệp.
Ngành năng lượng: kiểm soát tua-bin, băng tải, máy phát điện.
