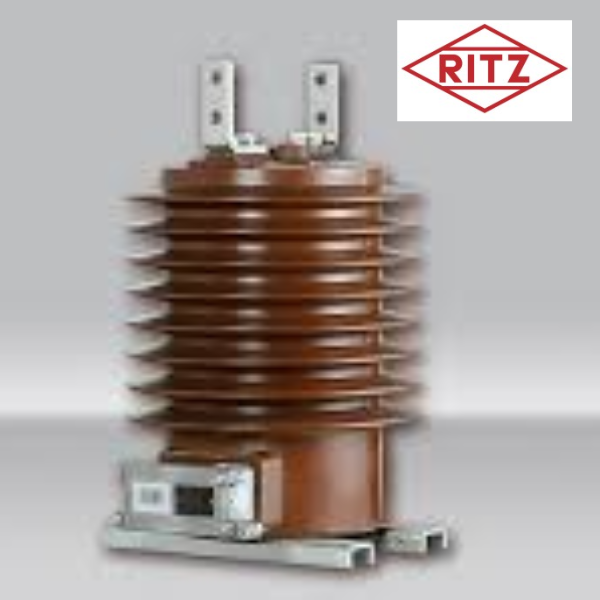

GSWS12-01RS Current Transformer RS320Z4001 Ritz

GSWS12-01RS Current Transformer RS320Z4001 Ritz các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về GSWS12-01RS và thương hiệu Ritz Instrument

Ritz Instrument Transformers GmbH là thương hiệu uy tín đến từ Đức, với hơn 100 năm kinh nghiệm trong việc sản xuất các thiết bị đo lường và bảo vệ điện năng như biến dòng (CT), biến áp đo lường (VT), cảm biến đo lường, và các thiết bị đóng cắt. Ritz nổi tiếng với công nghệ sản xuất hiện đại, tiêu chuẩn quốc tế và sản phẩm có tuổi thọ bền bỉ vượt trội.

GSWS12-01RS thuộc dòng sản phẩm RS320Z4001, là biến dòng loại đúc epoxy được thiết kế chuyên dụng cho các ứng dụng đo lường và bảo vệ trong hệ thống điện trung thế. Sản phẩm đạt các tiêu chuẩn quốc tế như IEC 61869, đảm bảo độ chính xác cao, khả năng cách điện tốt và độ tin cậy tuyệt đối trong vận hành.

2. Thông số kỹ thuật

• Part No.:   GSWS12-01RS
• Outline Drawing: RS320Z4001
• Current Transformer
• 300/5/5A
• Core1:0.5, 10VA
• Core2: 5P20, 10VA
• Ith=20kA/1s 50Hz E
• 12/28/75kV IEC61869-2

• Loại thiết bị: Current Transformer (Biến dòng đo lường)

• Dòng điện sơ cấp: 400A / 600A / 800A (tùy cấu hình)

• Dòng điện thứ cấp: 1A hoặc 5A

• Cấp chính xác: 0.2 / 0.5 / 1 (phù hợp cho đo lường hoặc bảo vệ)

• Tần số làm việc: 50Hz / 60Hz

• Điện áp định mức cách điện: lên đến 12kV

• Chịu điện áp xung: 60kV BIL

• Chất liệu cách điện: Nhựa epoxy đúc chân không chống ẩm và hồ quang

• Kiểu lắp đặt: Gắn cố định hoặc lắp trên thanh cái

• Cấp bảo vệ: IP54 / IP65 (tuỳ chọn theo yêu cầu sử dụng)

• Nhiệt độ hoạt động: -25°C đến +55°C

Part No.:   GSES7.2-01RS

(build in GSES12-01RS)

Outline Drawing: RS315Z4001

Current Transformer

6.6/v3:0.12/v3 kV

winding 1: 0.5 ,10VA

VF:1.9Un/8h

50Hz, E

IL: 7.2/20/60kV

IEC61869-3

3. Ưu điểm vượt trội của GSWS12-01RS

Đo lường chính xác cao: Với cấp chính xác từ 0.2 đến 1.0, GSWS12-01RS cho kết quả đo ổn định và đáng tin cậy, phù hợp cho cả mục đích đo lường thương mại và bảo vệ thiết bị.

Cách điện tuyệt vời: Vật liệu epoxy chất lượng cao giúp tăng khả năng cách điện, chống rò điện, chống hồ quang và hoạt động ổn định trong môi trường điện áp cao.

Thiết kế gọn gàng – dễ lắp đặt: Hình dạng nhỏ gọn, tích hợp chân đế và các vị trí bắt vít linh hoạt giúp dễ dàng lắp vào các tủ điện hoặc trạm trung thế.

Chống chịu môi trường tốt: Đạt tiêu chuẩn IP54/IP65, hoạt động hiệu quả trong môi trường bụi bẩn, độ ẩm cao hoặc trong điều kiện ngoài trời.

Tuân thủ tiêu chuẩn quốc tế: Đáp ứng đầy đủ các tiêu chuẩn kỹ thuật như IEC 61869-2, IEC 60044-1, đảm bảo tương thích với các hệ thống SCADA, PLC, và bộ điều khiển trung tâm.

4. Ứng dụng tiêu biểu của GSWS12-01RS

• Trạm biến áp trung thế và cao thế

• Hệ thống giám sát năng lượng tại nhà máy, khu công nghiệp

• Tích hợp trong tủ RMU, tủ điều khiển trạm phân phối

• Đo lường dòng điện trong hệ thống giám sát năng lượng thông minh (EMS)

• Tòa nhà, trung tâm thương mại sử dụng hệ thống quản lý điện năng

• Hệ thống điện mặt trời hòa lưới trung thế
