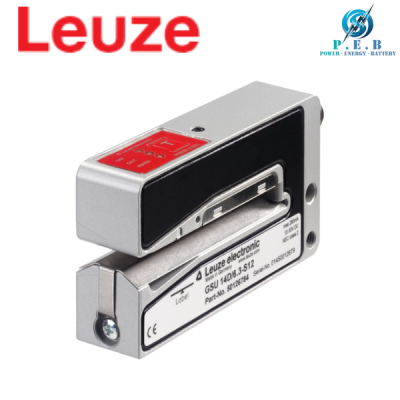

GSU 14D/66.3-S12 Leuze Vietnam Cảm biến nĩa siêu âm

GSU 14D/66.3-S12 Leuze Vietnam Cảm biến nĩa siêu âm các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về GSU 14D/66.3-S12

GSU 14D/66.3-S12 là dòng cảm biến nĩa siêu âm (Ultrasonic Fork Sensor) cao cấp do Leuze Electronic – thương hiệu hàng đầu của Đức – sản xuất. Sản phẩm được thiết kế để phát hiện và kiểm soát vị trí nhãn, mép vật liệu hoặc các vật thể nhỏ với độ chính xác cực cao, ngay cả trong điều kiện môi trường khó khăn.

Code : GSU 14D/66.3-S12 Ultrasonic fork sensor

SPARE PART

Description : Ultrasonic forked sensor, Application: Detection of non-transparent + transparent labels Label width: 10 mm, Gap: 2mm, 12-30VDC, M12x5pin connector, 2x Push/Pull outputs, IP 65, 0 … 60 °C, Teach button, IP65, Diecast zinc housing

Code : GSU14E/LGT.3-M12 Ultrasonic fork sensor

Description : Ultrasonic fork sensor, Detection of transparent labels + non-transparent labels,

Teach input, 18-30VDC, Manual fine tuning of the switching threshold, 2 x Push-pull outputs, IO-Link, 2,000 Hz, M12 5pin connector, 0 … 60 °C, IP65

** Note : GSU14E/LGT.3-M12 can be an alternative sensor from the current 14E series as a more economical option for reference.

2. Thông số kỹ thuật

Dòng sản phẩm: Series 14
Nguyên lý hoạt động: Siêu âm (Ultrasonics)
Ứng dụng: Phát hiện nhãn không trong suốt và nhãn trong suốt
Chiều rộng nhãn tối thiểu: 10 mm
Khoảng cách giữa các nhãn tối thiểu: 2 mm
Môi trường áp dụng: Vật liệu trong suốt và không trong suốt
Phiên bản đặc biệt: Đầu vào Teach (Teach input)
Mạch bảo vệ: Chống đảo cực và bảo vệ ngắn mạch
Điện áp cấp (UB): 12 – 30 VDC
Gợn sóng dư cho phép: 0 – 15% (từ UB)
Dòng không tải: 0 – 80 mA

Đầu vào Teach

Số lượng: 1 ngõ
Loại: DC
Điện áp chuyển mạch: mức cao ≥ 8 V, mức thấp ≤ 2 V
Điện trở ngõ vào: 15.000 Ω
Trạng thái kích hoạt: Mức cao

Ngõ ra số (Digital switching output)

Số lượng: 2 ngõ
Loại: DC
Dòng chuyển mạch tối đa: 100 mA
Điện áp chuyển mạch: mức cao ≥ (UB – 2 V), mức thấp ≤ 2 V
Khả năng chịu tải: 0,5 µF

3.Chức năng chính của GSU 14D/66.3-S12

Phát hiện nhãn: Xác định vị trí của nhãn trên băng tải để máy in hoặc máy dán nhãn hoạt động chính xác.
Đo và kiểm tra mép vật liệu: Đảm bảo cuộn vật liệu chạy thẳng, không lệch.
Hoạt động ổn định trong môi trường khắc nghiệt: Không bị ảnh hưởng bởi bụi, độ ẩm hay ánh sáng mạnh.
Phản ứng nhanh: Đáp ứng tần số cao, phù hợp với dây chuyền tốc độ lớn.
Điều chỉnh dễ dàng: Có thể tinh chỉnh độ nhạy trực tiếp trên cảm biến.

4.Ứng dụng của GSU 14D/66.3-S12

Cảm biến GSU 14D/66.3-S12 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Ngành in ấn và dán nhãn: Xác định vị trí nhãn để dán chính xác trên sản phẩm.
Ngành bao bì: Kiểm soát mép cuộn màng, giấy để tránh lệch hoặc nhăn.
Ngành thực phẩm – đồ uống: Đảm bảo bao bì được đóng gói đúng vị trí.
Ngành dệt may: Kiểm tra mép vải và đảm bảo đường chạy chính xác.
Ngành điện tử: Định vị chính xác các vật liệu dạng màng mỏng
