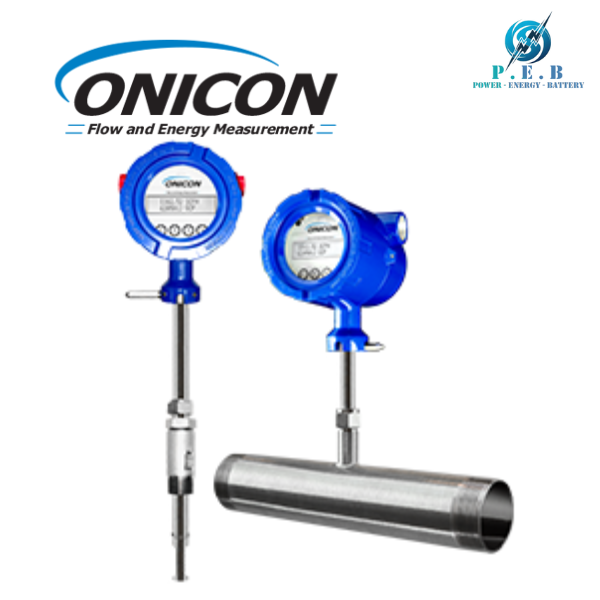

F-5534-3115-1150 (NI) Flow Meter Onicon Vietnam

F-5534-3115-1150 (NI) Flow Meter Onicon Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về lưu lượng kế F-5534-3115-1150 (NI)

Lưu lượng kế F-5534-3115-1150 (NI) thuộc loại Thermal Mass Flow Meter dạng insertion – nghĩa là cảm biến được cắm trực tiếp vào đường ống để đo lưu lượng khí dựa trên nguyên lý nhiệt. Nhờ công nghệ đo khối lượng khí (mass flow), thiết bị mang lại tín hiệu chính xác mà không bị ảnh hưởng bởi áp suất hoặc nhiệt độ của môi trường.

Lưu lượng kế khối nhiệt F-5500 cho phép đo trực tiếp lưu lượng thể tích tiêu chuẩn của khí mà không cần bù trừ nhiệt độ hay áp suất. Thiết bị được cung cấp ở cả hai dạng: dạng lắp tuyến tính (inline) và dạng xuyên ống (insertion). Thiết kế insertion giúp gắn hoặc tháo cảm biến khỏi đường ống một cách dễ dàng mà không cần dụng cụ đặc biệt và cũng không làm gián đoạn lưu lượng. Trong khi đó, phiên bản inline phù hợp nhất với các đường ống có đường kính dưới 1½”. Lưu lượng kế được chế tạo theo dạng “cắm là dùng”, gần như không phải bảo trì và không đòi hỏi cài đặt phức tạp tại hiện trường.

2. Đặc điểm nổi bật của F-5534-3115-1150 (NI)

• Độ chính xác cao
  Mạch cảm biến điều khiển kỹ thuật số độc quyền mang lại độ ổn định cao và phản hồi nhanh với thay đổi lưu lượng. Thiết kế này giúp đo chính xác trên dải hoạt động rất rộng (tỷ lệ turndown hơn 1000:1 đối với phiên bản inline) và đặc biệt phù hợp cho các lưu lượng thấp. Mỗi thiết bị đều được hiệu chuẩn riêng và đạt sai số trong ±1% cho khí tự nhiên tiêu chuẩn.

• Xác nhận hiệu chuẩn tại hiện trường
  Chức năng chẩn đoán tích hợp cho phép kiểm tra hiệu chuẩn tại điểm không. Thao tác thực hiện nhanh chóng, giúp người dùng xác minh lại hiệu chuẩn nhà máy. Phần mềm đi kèm hỗ trợ in chứng nhận xác nhận kết quả.

• Lý tưởng cho các hệ thống cải tạo
  Phiên bản dạng insertion có thể lắp đặt bằng phương pháp hot tap mà không cần dừng cấp khí.

• Bảo trì thấp
  Không sử dụng bộ phận chuyển động và có cấu trúc bền chắc, giúp thiết bị hoạt động tin cậy trong thời gian dài mà không tốn nhiều công bảo dưỡng.

3. Ứng dụng của F-5534-3115-1150 (NI) trong công nghiệp

Thiết kế mạnh mẽ và độ chính xác cao giúp F-5534-3115-1150 (NI) phục vụ hiệu quả trong nhiều ngành công nghiệp:

• Hệ thống khí nén trong nhà máy sản xuất

• Quản lý năng lượng HVAC

• Đo lưu lượng khí tự nhiên trong lò hơi và hệ thống đốt

• Giám sát khí cấp trong ngành thực phẩm – dược phẩm

• Hệ thống xử lý nước thải – kiểm soát khí sục

• Ngành hóa chất và hóa dầu

• Dây chuyền sản xuất có nhu cầu đo lưu lượng khí liên tục

4.Thông số kỹ thuật

THÔNG SỐ KỸ THUẬT – MODEL F-5534-3115-1150 (NI) FLOW METER

Loại thiết bị: Lưu lượng kế nhiệt khối dạng cắm (Insertion Thermal Mass Flow Meter)

• Đường kính ống lắp đặt: ¾”

• Tín hiệu đầu ra: 4–20 mA loop powered và RS485

• Nguồn cấp: 24 VDC

• Kiểu lắp đặt khối điện tử: Vỏ tích hợp kèm màn hình LCD

• Kết nối quy trình: Ren ngoài NPT

• Bộ ổn định dòng (Flow Conditioner): Kiểu cắm, không kèm bộ điều hòa dòng

• Phạm vi đường ống áp dụng: 1½” – 6″ (ống danh nghĩa), chiều dài stem 15″

• Đầu nối adapter quy trình: Ren ngoài, áp suất làm việc 0–60 psig

MODEL INSTL0094-FMH – BỘ KIT LẮP ĐẶT HOT TAP

Ứng dụng: Lắp đặt cho lưu lượng kế kiểu cắm, vật liệu tiếp xúc gồm đồng đỏ, đồng thau và thép; sử dụng với hệ thống ống thép carbon.

Bộ kit bao gồm:

• Threadolet 2½” – 1½” x 1″ (hoặc 36 – 3 x 1″) NPT outlet, vật liệu thép carbon

• Van bi 1″ NPT, vật liệu đồng thau

• Nipple 1″ NPT, vật liệu đồng thau
