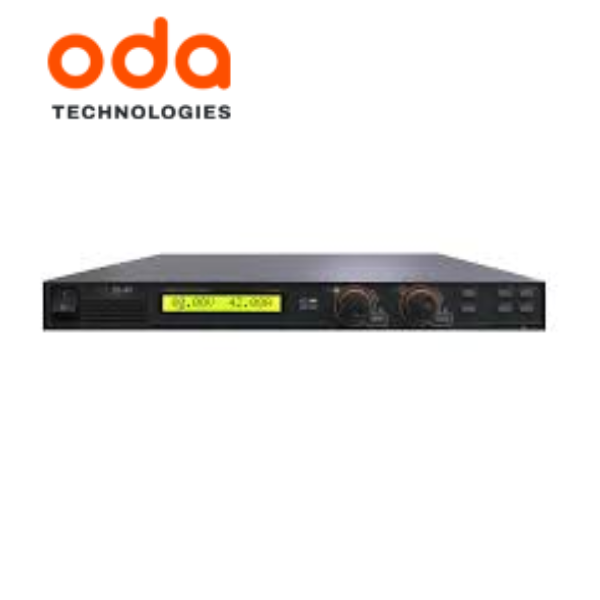

EX30-20 Power Supply ODA Technologies Vietnam

EX30-20 Power Supply ODA Technologies Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu sản phẩm EX30-20 – Bộ nguồn DC chuyên dụng cho công nghiệp

Dòng nguồn một chiều lập trình EX Series – Hiệu suất cao, thiết kế linh hoạt

Dòng EX Series là loại nguồn DC lập trình dạng chuyển mạch (switching type), được thiết kế dành cho các ứng dụng yêu cầu hiệu suất cao và hiệu quả năng lượng tối ưu. Với công suất từ 600W đến 10,000W, dòng sản phẩm này cũng có thể mở rộng vượt quá 10kW thông qua kết nối song song hoặc nối tiếp.

Sản phẩm hỗ trợ các giao thức truyền thông hiện đại như RS232C, RS485, và TCP/IP (tùy chọn), tất cả đều tuân thủ chuẩn SCPI (Standard Commands for Programmable Instruments), cho phép điều khiển linh hoạt từ xa trong các hệ thống tự động hóa và kiểm thử. Thiết bị được thiết kế phù hợp lắp đặt trong tủ rack chuẩn 19 inch, tối ưu cho môi trường công nghiệp và phòng lab.

2. Đặc điểm nổi bật của EX30-20

Công tắc nguồn: Dùng để bật hoặc tắt thiết bị.
Khe thông gió: Giúp tản nhiệt hiệu quả, duy trì nhiệt độ ổn định.
Màn hình LCD 1 dòng, 16 ký tự: Hiển thị các thông số vận hành và cài đặt.
Đèn báo lỗi: Phát sáng khi thiết bị gặp sự cố hoặc trạng thái bất thường.
Đèn hiển thị giới hạn: Báo hiệu khi đạt đến giới hạn cài đặt dòng hoặc áp.
Đèn khóa phím: Hiển thị trạng thái khóa chức năng bàn phím.
Đèn báo điều khiển từ xa: Sáng khi thiết bị được điều khiển qua giao tiếp ngoài.
Đèn chế độ CV (Constant Voltage): Thiết bị đang hoạt động ở chế độ điện áp không đổi.
Đèn chế độ CC (Constant Current): Thiết bị đang hoạt động ở chế độ dòng không đổi.
Núm điều chỉnh điện áp: Dùng để điều chỉnh giá trị điện áp đầu ra.
Núm điều chỉnh dòng: Dùng để cài đặt mức dòng điện đầu ra.
Phím chọn vùng điều chỉnh điện áp hoặc chuyển menu: Dùng để chọn vị trí số trong quá trình cài đặt điện áp hoặc điều hướng trong menu.
Phím chọn vùng điều chỉnh dòng hoặc chuyển menu: Dùng để chọn vị trí số trong quá trình cài đặt dòng hoặc điều hướng menu.
Phím bật/tắt đầu ra: Dùng để kích hoạt hoặc ngắt đầu ra điện áp/dòng.
Phím hiển thị trạng thái IO/Local và lỗi: Dùng để chuyển chế độ điều khiển hoặc kiểm tra lỗi.
Phím cài đặt bảo vệ và khóa bảng điều khiển: Dùng để cấu hình chức năng bảo vệ và khóa thao tác trên bảng điều khiển.
Phím hiển thị giới hạn dòng/áp: Dùng để kiểm tra mức giới hạn cài đặt hiện tại.
Phím lưu hoặc hiệu chuẩn: Lưu thông số thiết lập hoặc truy cập chế độ hiệu chuẩn.
Phím gọi lại hoặc thiết lập mặc định: Gọi lại thông số đã lưu hoặc khôi phục về giá trị nhà máy.

3. Thông số kỹ thuật chính

Hiển thị:
- Màn hình LCD dạng ký tự lớn, 16 ký tự x 1 dòng
- Độ phân giải hiển thị: 4 chữ số
Giao diện điều chỉnh:
- Trang bị encoder giúp hiệu chỉnh điện áp và dòng điện dễ dàng
Chế độ bảo vệ:
- Bảo vệ quá áp (OVP) và quá dòng (OCP)
- Khoá áp thấp (UVL), khoá áp cao (OVL), khoá dòng thấp (UCL), khoá dòng cao (OCL)
Hiệu chuẩn:
- Hỗ trợ hiệu chuẩn bằng tay và qua máy tính (PC)
Tính năng khóa bảng điều khiển:
- Có chức năng khóa để tránh thay đổi ngoài ý muốn
Bộ nhớ lưu và gọi lại thông số:
- Cho phép lưu và truy xuất đến 10 bộ thiết lập cấu hình
Điều khiển xuất nguồn:
- Có chức năng bật/tắt đầu ra điện
Hiển thị giới hạn:
- Có thể hiển thị giá trị giới hạn cài đặt
Chế độ vận hành đa dạng:
- Hỗ trợ 11 chế độ nhà máy khác nhau
Kết nối truyền thông:
- Giao tiếp RS-232C và RS-485 được tích hợp sẵn
- Hỗ trợ tùy chọn kết nối TCP/IP nếu cần
Nguồn điện đầu vào:
- Có thể sử dụng nguồn AC một pha 220V ±10%
- Cũng tương thích với nguồn ba pha AC

4. Ứng dụng thực tế của bộ nguồn EX30-20

EX30-20 phù hợp với nhiều lĩnh vực:

Phòng lab, viện nghiên cứu: thử nghiệm linh kiện điện tử, sạc pin, kiểm tra bo mạch
Nhà máy sản xuất: ứng dụng trong hệ thống kiểm tra chất lượng, hệ thống tự động hóa
Ngành năng lượng: mô phỏng tải pin mặt trời, test pin lithium, nghiên cứu nguồn DC
Lĩnh vực CNTT: cấp nguồn cho máy chủ, bộ truyền thông, thiết bị mạng công nghiệp
Trường học, đào tạo kỹ thuật điện – điện tử
