1.Giới thiệu tổng quan về EtherCAN/3-FD

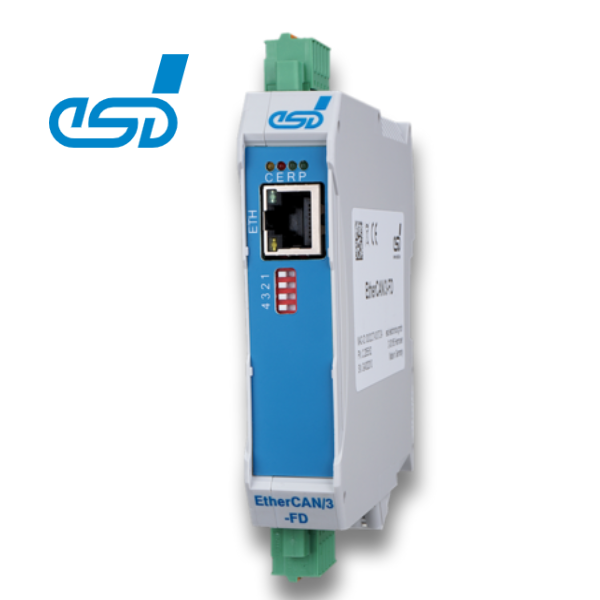

EtherCAN/3-FD là thiết bị gateway CAN sang Ethernet đa chức năng, được thiết kế và sản xuất bởi hãng ESD Electronics, một trong những thương hiệu hàng đầu thế giới trong lĩnh vực truyền thông công nghiệp. Thiết bị này hỗ trợ CAN-FD, CAN cổ điển và Ethernet công nghiệp, giúp kết nối liền mạch giữa các mạng CAN và Ethernet, phục vụ nhiều ứng dụng trong tự động hóa, hệ thống điều khiển, robot công nghiệp, và giám sát dữ liệu từ xa.

Chức năng Cổng hoặc Cầu kết nối linh hoạt

• EtherCAN/3-FD cho phép truy cập từ xa tới các bus CAN FD hoặc CAN cổ điển (CAN CC) thông qua mạng Ethernet.

• Hỗ trợ ba chế độ hoạt động khác nhau giúp tích hợp linh hoạt bus CAN vào các hệ thống có kết nối LAN:

  • Chế độ EtherCAN

  • Chế độ máy chủ (Server mode)

  • Chế độ máy khách (Client mode)

• Hai thiết bị EtherCAN/3-FD có thể hoạt động ở chế độ cầu nối để kết nối hai mạng CAN riêng biệt qua Ethernet một cách liền mạch.

2.Đặc điểm nổi bật của EtherCAN/3-FD

Cấu hình giao diện Ethernet và CAN

• Giao diện mạng: Ethernet 10/100 Mbit/giây

• Cổng CAN: 2 cổng CAN FD cách ly, hỗ trợ tốc độ từ 10 Kbit/giây đến 8 Mbit/giây

• CAN FD tương thích ngược với tiêu chuẩn CAN 2.0A/B, dễ dàng tích hợp với các mạng CAN truyền thống.

Ba chế độ truy cập bus CAN với EtherCAN/3-FD

. Chế độ EtherCAN

• Công nghệ do esd phát triển.

• Cho phép truy cập từ xa vào bus CAN thông qua API NTCAN giống như khi truy cập cục bộ.

• Một thiết bị EtherCAN/3-FD có thể kết nối với nhiều ứng dụng và máy chủ khác nhau cùng lúc.

• Hệ điều hành hỗ trợ: Windows® và Linux®

 Chế độ máy chủ độc lập với nền tảng

• Sử dụng giao thức ELLSI (EtherCAN Low Level Socket Interface) dựa trên UDP và TCP.

• Cho phép truy cập bus CAN từ bất kỳ thiết bị nào có hỗ trợ giao tiếp mạng UDP/TCP.

• Cung cấp mã nguồn ví dụ (C) để triển khai máy khách ELLSI.

• Hỗ trợ các khối chức năng S7-300/400 điều khiển qua ELLSI theo yêu cầu.

 Chế độ máy khách độc lập với nền tảng

• EtherCAN/3-FD truyền toàn bộ dữ liệu CAN nhận được tới máy chủ.

• Máy chủ có thể sử dụng dữ liệu để lưu trữ, xử lý hậu kỳ và trực quan hóa.

• Giao tiếp sử dụng giao thức TCP mở, phù hợp với nhiều ứng dụng tùy biến.

3. Ứng dụng thực tế của EtherCAN/3-FD

Nhờ tính năng vượt trội và độ tin cậy cao, EtherCAN/3-FD được sử dụng rộng rãi trong các ngành công nghiệp sau:

• Tự động hóa nhà máy: kết nối mạng CAN của PLC, cảm biến, thiết bị đo với hệ thống điều khiển trung tâm.

• Ngành xe điện và công nghiệp ô tô: chẩn đoán ECU, cập nhật firmware, kiểm tra dữ liệu CAN-FD.

• Robot công nghiệp: truyền thông dữ liệu tốc độ cao và phản hồi thời gian thực giữa robot và máy chủ điều khiển.

• Năng lượng tái tạo: kết nối và giám sát thiết bị điện gió, điện mặt trời, lưu trữ năng lượng qua mạng Ethernet.

• Hệ thống SCADA và giám sát từ xa: gửi dữ liệu từ mạng CAN địa phương lên nền tảng đám mây hoặc máy chủ điều hành trung tâm.

4.Thông số kỹ thuật cơ bản

 Cầu nối Ethernet-CAN và Gateway linh hoạt

• Hoạt động như gateway hoặc cầu nối giữa mạng Ethernet và CAN bus.

• Hỗ trợ cầu nối CAN-to-CAN an toàn và tự động qua kết nối TCP/IP được mã hóa bằng cách sử dụng hai thiết bị EtherCAN/3-FD.

 Tối ưu hóa hiệu suất và băng thông

• Cơ chế lọc và chuyển tiếp dữ liệu dựa trên CAN ID được

  • tích hợp sẵn giúp giảm băng thông mạng Ethernet và giảm tải CPU hệ thống chủ.

Giao tiếp CAN qua mạng

• Gửi và nhận dữ liệu CAN từ bất kỳ thiết bị mạng nào sử dụng

  • giao thức Ethernet Low Level Socket Interface (ELLSI) nhẹ và hiệu quả.

Hỗ trợ giám sát và xử lý tùy biến

• Cho phép giám sát bus CAN thông qua máy chủ

  • TCP bất kỳ nhằm phục vụ các nhiệm vụ xử lý dữ liệu tùy chỉnh.

• Hỗ trợ chế độ giám sát CAN bus không can thiệp (non-interfering monitoring).

Cấu hình đơn giản và giao tiếp mạnh mẽ

• Giao diện web tích hợp sẵn giúp cấu hình thiết bị dễ dàng mà không cần phần mềm bổ sung.

• Bảo mật tăng cường nhờ công tắc cơ học giúp vô

  • hiệu hóa web server nhằm giảm bề mặt tấn công và ngăn thay đổi cấu hình ngoài ý muốn.

• Giao tiếp mạnh mẽ nhờ hỗ trợ giao thức TCP/IP.

Tích hợp từ xa như thiết bị CAN ảo

• Cho phép tích hợp các mạng CAN từ xa vào môi trường esd NTCAN trên cả Windows và Linux một cách minh bạch.

• Có thể sử dụng các ứng dụng và công cụ CAN hiện có dựa trên NTCAN API, ví dụ như CANreal trên Windows.
