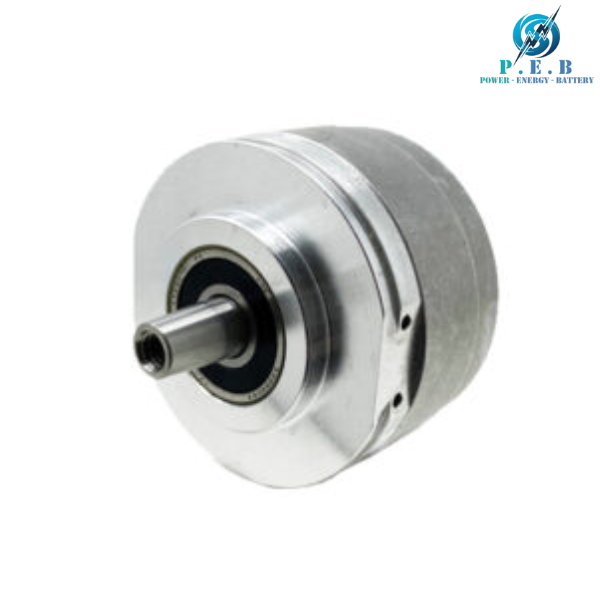

EQN 1325 – 2048, 823901-52 Encoder Heidenhain Vietnam

EQN 1325 – 2048, 823901-52 Encoder Heidenhain Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1.Giới thiệu về EQN 1325 – 2048 Encoder Heidenhain

Các loại encoder quay HEIDENHAIN ECN, EQN và ERN được tích hợp vòng bi cùng khớp nối gắn stator, hoạt động dựa trên nguyên lý quét quang điện. Ưu điểm nổi bật của chúng là cấu trúc gọn nhẹ, dễ lắp đặt và chiều dài tổng thể ngắn. Chúng có thể được ứng dụng đa dạng, từ những nhiệm vụ đo lường cơ bản cho đến điều khiển vị trí và tốc độ trong hệ thống servo.

Với thiết kế trục rỗng, encoder có thể gắn trực tiếp và cố định lên trục cần đo. Trong quá trình gia tốc góc, khớp nối stator chỉ cần chịu mô-men do ma sát từ vòng bi, nhờ đó mang lại đặc tính động học vượt trội và tần số riêng cao.

2.Thông số kỹ thuật

Dòng encoder quay tuyệt đối ECN/EQN 1300 với ổ bi tích hợp.
Cho phép dung sai trục dọc lên đến ±0,5 mm.
Trục côn đảm bảo độ ổn định cao.
Độ chính xác định vị rất cao, đạt tới ±20″.
Độ phân giải 33.554.432 vị trí/vòng.
Hỗ trợ đa vòng lên đến 4096 vòng quay.
Nhiệt độ làm việc tối đa: 115 °C.
Có khả năng đánh giá dữ liệu từ nhiều cảm biến nhiệt bên ngoài.
Hỗ trợ giao tiếp qua EnDat và DRIVE-CLiQ.
Đường kính vỏ xấp xỉ 56 mm.

3.Ưu điểm nổi bật của EQN 1325 – 2048

An toàn chức năng
Dòng encoder quay này được trang bị tính năng an toàn chức năng cùng kết nối cơ khí an toàn. Khi tích hợp vào hệ thống đạt mức an toàn đến SIL 2, chúng giúp giảm thiểu rủi ro hỏng hóc và đảm bảo vận hành an toàn cho máy móc cũng như dây chuyền.

Kết cấu bền vững
Thiết kế trục côn cho phép encoder gắn trực tiếp với trục đối tác mà không cần thêm khớp nối rotor. Nhờ độ cứng vững cao, thiết bị có thể đạt băng thông lớn trong vòng điều khiển, hạn chế sai số và đồng thời đơn giản hóa khâu lắp đặt.

Khớp nối linh hoạt
Khớp nối stator có khả năng bù trừ khe hở giữa động cơ và encoder, giúp khắc phục sai lệch hiệu quả. Ngay cả độ nghiêng hoặc độ dơ dọc trục cũng có thể được xử lý. Ngoài ra, cơ chế này rất dễ lắp đặt và tương thích với dòng ECI/EBI/EQI 1300.

Chuẩn mực đã được khẳng định
Các encoder quay thuộc dòng này kết hợp độ tin cậy cao với công nghệ hoàn thiện và thiết kế chắc chắn. Chúng đã được ứng dụng thành công trong nhiều ngành công nghiệp trên toàn cầu suốt nhiều thập kỷ.

4. Ứng dụng

EQN 1325 – 2048 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Máy CNC: Giúp đo vị trí trục chính xác, nâng cao độ chính xác gia công.
Robot công nghiệp: Đảm bảo chuyển động mượt mà và chính xác.
Hệ thống servo: Cung cấp tín hiệu phản hồi ổn định, hỗ trợ điều khiển tốc độ và mô-men xoắn.
Ngành năng lượng: Dùng trong các tuabin gió, máy phát điện để đo góc quay.
Dây chuyền tự động hóa: Đảm bảo kiểm soát vị trí và tốc độ chính xác trong sản xuất hàng loạt.
