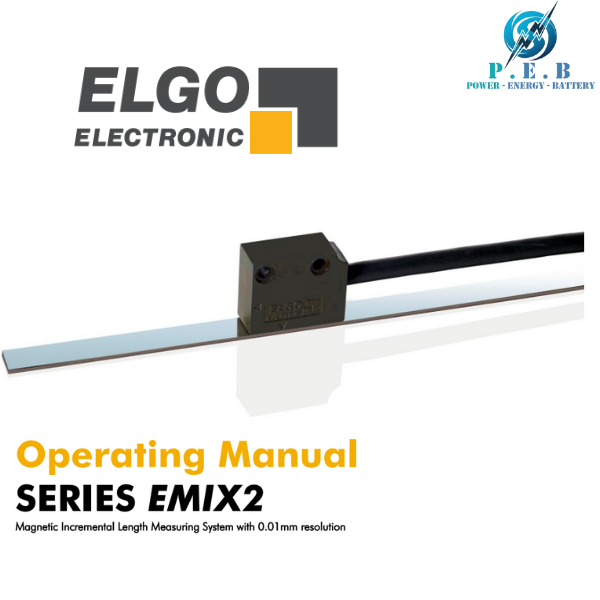

1. Giới thiệu về EMIX2-000-04.0-2-00

EMIX2-000-04.0-2-00 là hệ thống đo tuyến tính từ tính (Magnetic Linear Measuring System) thuộc dòng sản phẩm cao cấp của ELGO Electronic, thương hiệu nổi tiếng đến từ Đức, chuyên về công nghệ đo lường và điều khiển vị trí. Thiết bị được thiết kế đặc biệt cho các ứng dụng cần độ chính xác cao, hoạt động bền bỉ trong môi trường khắc nghiệt và chịu được rung động cơ học.

Hệ thống bao gồm đầu đọc từ tính (magnetic sensor) và thước đo từ (magnetic scale), giúp xác định vị trí tuyệt đối hoặc tương đối của chuyển động tuyến tính. Với thiết kế nhỏ gọn, dễ lắp đặt và tương thích cao, EMIX2-000-04.0-2-00 là lựa chọn lý tưởng cho các hệ thống máy công nghiệp, máy CNC, thiết bị đo hành trình, và nhiều ứng dụng tự động hóa khác.

2. Đặc điểm nổi bật của EMIX2-000-04.0-2-00

• Độ phân giải siêu cao 0.01 mm:
  Đảm bảo độ chính xác tuyệt đối cho các ứng dụng yêu cầu sai số cực nhỏ như máy tiện, máy phay, máy ép nhựa và dây chuyền sản xuất linh kiện điện tử.

• Cảm biến từ tính tiên tiến EMIX2
  Ứng dụng công nghệ đo từ tính hiện đại, loại bỏ ảnh hưởng của bụi, dầu và độ ẩm, mang lại độ tin cậy vượt trội so với cảm biến quang học truyền thống.

• Cấu trúc bền bỉ, vận hành ổn định:
  Thiết kế dành cho môi trường công nghiệp nặng, có khả năng chống rung, chịu va đập, duy trì hiệu suất đo ổn định trong thời gian dài.

• Tương thích linh hoạt với nhiều hệ thống:
  Hỗ trợ các chuẩn tín hiệu SSI, RS422 và xung, dễ dàng tích hợp với PLC hoặc các bộ điều khiển trung tâm khác.

3. Thông số kỹ thuật

Thông số cơ học

• Vật liệu vỏ: Hợp kim kẽm đúc (Zinc die-cast)

• Kích thước vỏ: Dài x Rộng x Cao = 30 x 12.5 x 25 mm

• Dải từ tương thích: MB20-20-10-1-R

• Chiều dài đo tối đa: Không giới hạn

• Kiểu kết nối: Dây dẫn mở (có thể chọn đầu nối tùy chọn)

• Chiều dài cáp cảm biến tiêu chuẩn: 1.5 m (tùy chỉnh theo yêu cầu)

• Khối lượng: Khoảng 35 g (không tính cáp); cáp ~60 g/m

Thông số điện EMIX2

• Nguồn cấp: +10 … 30 VDC hoặc 5 VDC (tùy theo cấu hình đặt hàng)

• Gợn sóng còn lại:

  • 10–30 VDC: < 10%

  • 5 VDC: ±25 mV

• Dòng tiêu thụ: Tối đa 150 mA tại 10–30 VDC

• Nguyên lý đo: Gia tăng (Incremental)

• Mức tín hiệu ra: 10–30 VDC hoặc 5 V-TTL (Line Driver, tùy cấu hình)

• Tín hiệu đầu ra: A/A’, B/B’, Z/Z’, dạng Push-pull, chống đoản mạch

• Độ phân giải hệ thống: 0.01 mm (với kích hoạt 4 cạnh)

• Độ lặp lại: ±0.01 mm

• Tần số đầu ra: 100 kHz mỗi kênh

• Dòng ra tối đa: 20 mA mỗi kênh

• Tốc độ vận hành tối đa: 4 m/s

• Độ chính xác hệ thống (ở 20°C): ±(20 μm + 20 μm × L), với L = chiều dài đo (m)

• Khoảng cách cảm biến – dải từ: Tối đa 0.8 mm

• Bước cực từ: 2 mm

4. Ứng dụng thực tế của EMIX2-000-04.0-2-00

Với khả năng đo chính xác và độ tin cậy cao, EMIX2-000-04.0-2-00 ELGO Electronic Vietnam được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Máy công cụ CNC, máy tiện, máy phay, máy cắt

• Hệ thống đo hành trình trong dây chuyền sản xuất tự động

• Ngành nhựa, bao bì, in ấn, dệt may

• Thiết bị đo và kiểm tra chất lượng sản phẩm

• Cơ cấu định vị tuyến tính, robot công nghiệp và băng tải
