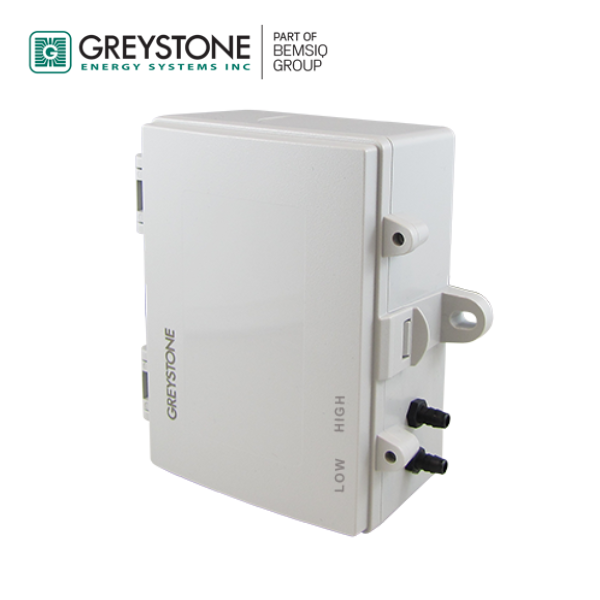

ELPB0500PX Greystone Bộ truyền áp suất thấp

ELPB0500PX Greystone Bộ truyền áp suất thấp các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu chung

Thiết bị đo áp suất thấp phù hợp để xác định áp suất dương, áp suất âm hoặc chênh lệch áp suất trong dải từ 1”wc đến 20”wc. Sử dụng cảm biến áp điện trở có độ chính xác cao, sản phẩm này đặc biệt thích hợp để giám sát áp suất của các loại chất lỏng không dẫn điện, không ăn mòn như không khí khô sạch hoặc khí trơ. Thiết bị hỗ trợ nhiều mức áp suất có thể điều chỉnh tại hiện trường và cung cấp đa dạng tín hiệu đầu ra, mang lại sự linh hoạt tối đa trong nhiều ứng dụng.

Trong các hệ thống HVAC, nó thường được dùng để kiểm tra áp suất chênh lệch qua bộ lọc hoặc áp suất trong môi trường phòng sạch. Tín hiệu đầu ra được hiệu chuẩn sẵn từ nhà sản xuất và có chức năng bù nhiệt nhằm đảm bảo độ chính xác cao ngay khi khởi động và duy trì hiệu suất ổn định trong quá trình vận hành.

2. Tính năng nổi bật của ELPB0500PX

• Độ chính xác cao

ELPB0500PX cung cấp khả năng đo áp suất cực kỳ chính xác trong dải áp suất thấp (ví dụ ±500 Pa), giúp người dùng giám sát áp suất chênh lệch giữa các phòng hay trong hệ thống ống gió với độ tin cậy tối đa. Thiết bị có sai số đo thấp, đáp ứng các tiêu chuẩn khắt khe trong ngành công nghiệp.

• Đầu ra tín hiệu linh hoạt

Sản phẩm hỗ trợ nhiều loại tín hiệu đầu ra như 4-20 mA hoặc 0-10 VDC, giúp dễ dàng tích hợp vào hệ thống điều khiển tự động hiện có. Tùy chọn tín hiệu giúp phù hợp với nhiều loại bộ điều khiển hoặc PLC trong công nghiệp.

• Cảm biến áp suất dạng vi sai (differential)

ELPB0500PX là bộ cảm biến áp suất vi sai, lý tưởng cho việc giám sát chênh lệch áp suất giữa hai điểm – ứng dụng phổ biến trong phòng sạch, hệ thống điều hòa không khí, và các hệ thống thông gió công nghiệp.

• Thiết kế chắc chắn và bền bỉ

Vỏ thiết bị được chế tạo từ vật liệu nhựa ABS chống cháy với khả năng chịu va đập cao. Thiết kế bảo vệ đạt chuẩn IP65, chống bụi và chống nước, giúp hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.

• Lắp đặt và bảo trì dễ dàng

ELPB0500PX có sẵn ngõ vào dạng ống (pressure ports) với đường kính tiêu chuẩn, giúp kết nối nhanh chóng với ống dẫn áp. Thiết bị được cung cấp kèm phụ kiện lắp đặt và hướng dẫn chi tiết, hỗ trợ người dùng thao tác dễ dàng và tiết kiệm thời gian.

3. Thông số kỹ thuật cơ bản của ELPB0500PX

• Dải đo áp suất: ±1″, ±2″, ±5″, ±10″, ±20″ cột nước và các mức tương đương ±250 Pa đến ±5000 Pa

• Độ chính xác: Sai số tối đa ±1% toàn thang đo (F.S.O.)

• Kiểu đo: Đo áp suất vi sai thông qua hai cổng đo

• Thời gian phản hồi: Khoảng 250 mili giây

• Độ ổn định theo thời gian: Biến thiên nhỏ hơn ±1% F.S.O. mỗi năm

• Ảnh hưởng nhiệt độ: Sai lệch dưới ±3% trên toàn khoảng nhiệt độ bù

• Khoảng bù nhiệt: Từ -25°C đến 85°C (tương đương -13°F đến 185°F)

• Áp suất kiểm tra tối đa: 100” cột nước (200” với các dải ±5″, ±10″ và ±20″)

• Áp suất vỡ: Tối đa 300” W.C. (riêng mẫu ±20” đạt 500”)

• Điều kiện vận hành: Nhiệt độ 0 đến 50°C (32 đến 122°F), độ ẩm 10-90% RH, không ngưng tụ

• Nguồn điện cấp: Từ 20 đến 28 Vac hoặc Vdc, loại nửa chu kỳ không cách ly

• Dòng tiêu thụ:

  • <4 mA đối với tín hiệu điện áp

  • Tối đa 20 mA khi sử dụng tín hiệu dòng

• Bảo vệ mạch: Có chức năng chống ngược cực và giới hạn tín hiệu đầu ra

• Tín hiệu đầu ra: Có thể lựa chọn giữa 4-20 mA (2 dây) hoặc 0-10 Vdc (3 dây)

• Khả năng tải đầu ra:

  • Dạng dòng: tải tối đa 400 Ω tại 24 Vdc

  • Dạng áp: tải tối thiểu 10 KΩ

• Hiệu chỉnh điểm không: Tự động cân chỉnh zero bằng nút nhấn

• Kết nối dây điện: Terminal vặn vít, hỗ trợ dây 14–22 AWG

• Cổng áp suất: Kiểu đầu nối dạng gai, phù hợp với ống mềm 5 mm (0.170” ID)

• Kết nối ống dẫn: Tùy chọn ren ½” NPT hoặc đầu nối cáp

• Vỏ thiết bị:

  • Chất liệu polycarbonate đạt chuẩn UL94-V0

  • Mức bảo vệ IP65 chống bụi và nước

  • Phiên bản F có sẵn bộ chuyển ren (½” NPT sang M16) và đầu nối cáp

4.Ứng dụng

Bộ truyền áp suất thấp ELPB0500PX là thiết bị lý tưởng cho các lĩnh vực sau:

• Phòng sạch (Cleanroom): Giám sát áp suất để duy trì môi trường vô trùng.

• Hệ thống HVAC: Kiểm soát lưu lượng gió và áp suất trong ống dẫn.

• Tòa nhà thông minh (BAS/BMS): Cung cấp dữ liệu áp suất chính xác cho hệ thống điều khiển.

• Phòng thí nghiệm: Đảm bảo áp suất ổn định để bảo vệ thiết bị và mẫu thử.

• Bệnh viện & khu cách ly: Quản lý áp suất âm/dương giữa các khu vực khác nhau.
