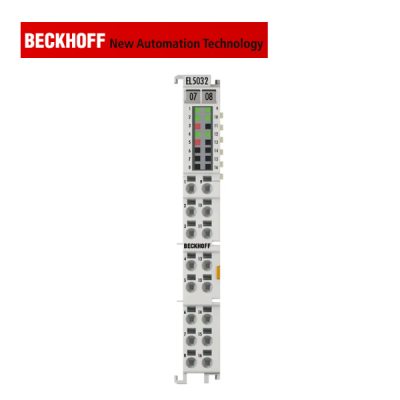

EL5032 Interface Converter Beckhoff Vietnam

EL5032 Interface Converter Beckhoff Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu chung về EL5032 Interface Converter

Mô-đun EL5032 được thiết kế để kết nối trực tiếp hai encoder sử dụng giao diện EnDat 2.2. Giao diện truyền thông hai chiều này cho phép truy xuất dễ dàng dữ liệu vị trí, thông tin chẩn đoán, nhiệt độ (cả bên trong và bên ngoài), cũng như bảng tên điện tử của encoder. Mô-đun cũng cung cấp nguồn điện cho encoder với lựa chọn điện áp đầu ra 5 V hoặc 9 V.

Nhờ vào các chức năng tích hợp, EL5032 giúp đơn giản hóa quá trình khởi động hệ thống, tiết kiệm chi phí và thời gian.

2. Thông số kỹ thuật nổi bật

• Công nghệ sử dụng: Giao diện EnDat 2.2

• Số kênh: 2

• Kết nối encoder: D+, D-, C+, C-

• Điện áp hoạt động cho encoder: Tùy chọn 5 V DC hoặc 9 V DC, tổng dòng tối đa 0,5 A (cung cấp từ tiếp điểm nguồn 24 V DC)

• Điện áp cấp cho mạch điện tử: 24 V DC (thông qua các tiếp điểm nguồn)

• Lệnh hỗ trợ:

  • Đọc giá trị vị trí (kèm thông tin bổ sung chọn được bằng mã MRS)

  • Đọc và ghi các tham số

  • Các chức năng đặt lại (reset)

• Hỗ trợ đồng hồ phân tán (Distributed Clocks): Có

• Độ phân giải: Tối đa 48 bit cho giá trị vị trí

• Dòng tiêu thụ từ tiếp điểm nguồn: Khoảng 150 mA + tải

• Dòng tiêu thụ từ E-bus: Khoảng 120 mA

• Cách ly điện: 500 V giữa E-bus và điện trường

• Tính năng đặc biệt:

  • Lưu vị trí bù điểm gốc (zero offset shift)

  • Nhận dạng thiết bị điện tử (type plate)

  • Chức năng chẩn đoán và cảnh báo

  • Bù chiều dài cáp lên đến 100 m

  • Đọc nhiệt độ encoder

  • Tính toán tốc độ tích hợp

• Trọng lượng: Khoảng 50 g

• Nhiệt độ hoạt động: Từ 0 đến 55°C

• Nhiệt độ lưu trữ: Từ -25 đến +85°C

• Độ ẩm tương đối: Tối đa 95%, không ngưng tụ

• Khả năng chống rung và sốc: Theo tiêu chuẩn EN 60068-2-6 và EN 60068-2-27

• Miễn nhiễm và phát xạ EMC: Theo chuẩn EN 61000-6-2 và EN 61000-6-4

• Cấp bảo vệ và vị trí lắp đặt: IP20, lắp đặt linh hoạt

• Chứng nhận: CE, UL

3. Ưu điểm vượt trội

Các đặc điểm nổi bật:

• Tự động nhận dạng và đọc bảng tên điện tử của encoder

• Cho phép lưu trữ dữ liệu do người dùng định nghĩa trong encoder

• Hỗ trợ xuất giá trị vị trí với độ phân giải lên đến 48 bit (tùy thuộc vào encoder)

• Tích hợp chức năng tính toán tốc độ

• Cung cấp nguồn điện tích hợp cho cảm biến

Thông qua chức năng Distributed Clocks, EL5032 có thể đọc giá trị vị trí một cách đồng bộ tuyệt đối với các quá trình khác trong hệ thống. Nếu chức năng này không được kích hoạt, mô-đun sẽ đồng bộ xung nhịp với chu kỳ EtherCAT.

4. Ứng dụng của EL5032 Interface Converter trong công nghiệp

• Dây chuyền sản xuất tự động hóa: Giám sát vị trí và tốc độ động cơ trong hệ thống băng tải hoặc đóng gói.

• Máy CNC và gia công chính xác: Theo dõi chuyển động của các trục chính và trục phụ với độ chính xác cao.

• Robot công nghiệp: Đảm bảo đồng bộ hóa hoàn hảo giữa các khớp robot thông qua encoder phản hồi.

• Thiết bị đo lường và kiểm tra chất lượng: Thu thập dữ liệu đo vị trí tuyệt đối từ các cảm biến encoder trong hệ thống kiểm tra.
