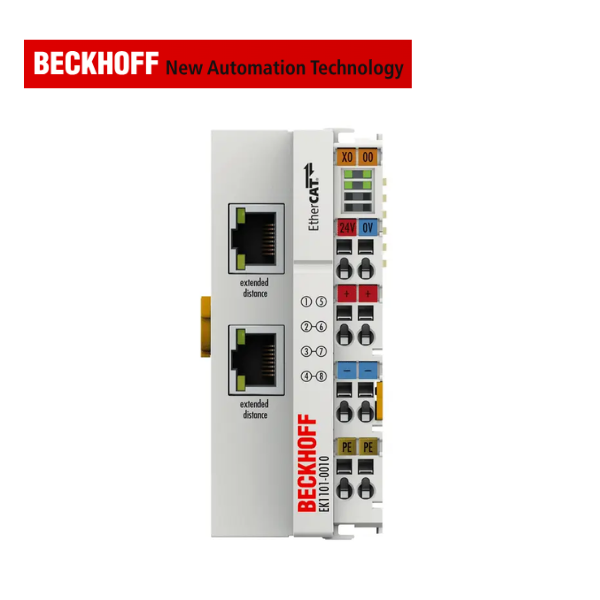

EK1101 EtherCAT Coupler Beckhoff Vietnam

EK1101 EtherCAT Coupler Beckhoff Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu chung

EK1101 | Bộ ghép EtherCAT – Giải pháp kết nối linh hoạt giữa tầng mạng và I/O

Bộ ghép EK1101 là cầu nối giữa tầng giao thức EtherCAT và các Terminal EtherCAT trong hệ thống điều khiển. Thiết bị thực hiện chức năng chuyển đổi tín hiệu từ mạng Ethernet tiêu chuẩn 100BASE-TX sang định dạng E-bus nội bộ, cho phép giao tiếp liền mạch giữa tầng mạng và các mô-đun I/O. Một trạm EtherCAT có thể bao gồm bộ coupler và số lượng terminal tùy ý, các terminal này sẽ được hệ thống tự động phát hiện và hiển thị trong ảnh tiến trình điều khiển.

2. Tính năng nổi bật của EK1101

Cổng kết nối: Được tích hợp 2 cổng RJ45 – cổng phía trên dùng để kết nối với hệ thống mạng chính, trong khi cổng dưới hỗ trợ kết nối thêm các thiết bị EtherCAT khác trong cùng phân đoạn.
Khoảng cách truyền dẫn: Hỗ trợ kết nối mạng với chiều dài lên tới 100 m giữa các thiết bị.
Định danh linh hoạt: 3 công tắc ID dạng thập lục phân (hexadecimal) cho phép thiết lập địa chỉ độc lập cho từng nhóm thiết bị EtherCAT, giúp triển khai hệ thống ở nhiều vị trí trong mạng EtherCAT tổng thể.
Hỗ trợ mở rộng hệ thống: Cho phép kết nối lên tới 65.535 Terminal EtherCAT trong toàn bộ mạng, đáp ứng yêu cầu mở rộng quy mô trong các hệ thống công nghiệp lớn.
Triển khai đa dạng cấu trúc mạng: Có thể tạo cấu trúc mạng dạng tuyến, hình sao hoặc kết hợp, thông qua việc sử dụng các thiết bị mở rộng như EtherCAT Junction hoặc Extension.

3. Thông số kỹ thuật EK1101

Chức năng trong hệ thống EtherCAT: Kết nối các Terminal EtherCAT (ELxxxx) vào mạng EtherCAT 100BASE-TX, có xác minh định danh
Loại cáp truyền dữ liệu: Ethernet/EtherCAT (dây đồng, Cat.5 trở lên, 4 lõi, AWG22, có chống nhiễu)
Khoảng cách tối đa giữa các trạm: 300 mét
Số lượng Terminal EtherCAT hỗ trợ: Tối đa 65.534 thiết bị
Số tín hiệu ngoại vi tối đa: Tối đa 4.2 GB điểm I/O định địa chỉ được
Số lượng ID có thể cấu hình: 4096 ID
Giao thức: EtherCAT
Độ trễ truyền dữ liệu: Khoảng 1 µs
Tốc độ truyền dữ liệu: 100 Mbit/s
Cấu hình: Không yêu cầu cấu hình
Giao diện Bus: 2 cổng RJ45
Nguồn cấp: 24 V DC (dao động -15% đến +20%)
Dòng tiêu thụ từ US: 90 mA + (∑ dòng E-bus / 4)
Dòng tiêu thụ từ UP: Phụ thuộc vào tải
Dòng cấp cho E-bus: Tối đa 2000 mA
Tiếp điểm nguồn (Power contacts): Tối đa 24 V DC / 10 A
Cách ly điện: 500 V giữa tiếp điểm nguồn, điện áp cấp, và Ethernet
Khối lượng: Xấp xỉ 105 g
Nhiệt độ hoạt động: -25…+60°C
Nhiệt độ bảo quản: -40…+85°C
Độ ẩm tương đối: 95% (không ngưng tụ)
Khả năng chống rung/sốc: Theo EN 60068-2-6 / EN 60068-2-27
Miễn nhiễm/phát xạ EMC: Tuân thủ EN 61000-6-2 / EN 61000-6-4
Cấp bảo vệ / vị trí lắp đặt: IP20 / thay đổi linh hoạt
Chứng nhận: CE, UL

4.Ứng dụng thực tiễn của EK1101

Tự động hóa dây chuyền sản xuất

EK1101 thường được sử dụng làm cầu nối trung tâm trong các hệ thống điều khiển dây chuyền sản xuất, cho phép các bộ điều khiển chính thu thập tín hiệu từ cảm biến, bộ truyền động và các mô-đun I/O khác một cách nhanh chóng và chính xác.

Hệ thống điều khiển phân tán

Trong các hệ thống phân tán lớn, EK1101 là giải pháp kết nối lý tưởng để chia nhỏ I/O ra nhiều cụm tại các vị trí địa phương, từ đó giảm chi phí dây cáp và tăng tính linh hoạt trong bố trí hệ thống.

Ứng dụng điều khiển máy móc công nghiệp

EK1101 kết hợp với các mô-đun Bus Terminal cho phép điều khiển chính xác các thiết bị như động cơ, van điện, cảm biến nhiệt độ, đầu đo áp suất,… thông qua mạng EtherCAT.
