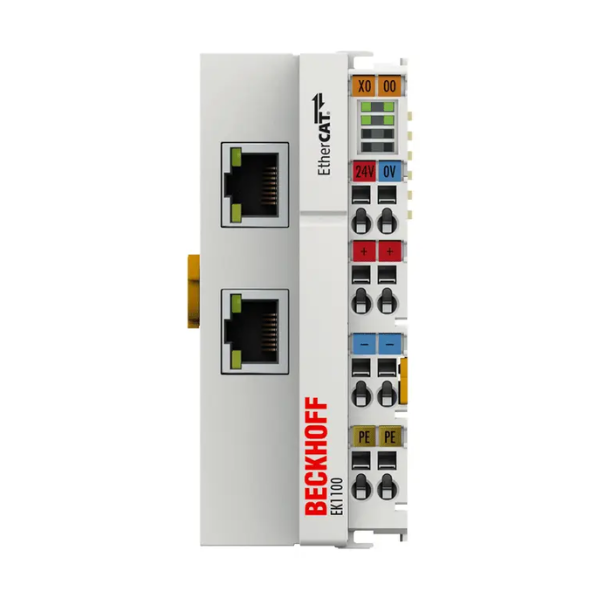

EK1100 Bộ ghép nối EtherCAT Beckhoff

EK1100 Bộ ghép nối EtherCAT Beckhoff các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về

Bộ ghép nối EK1100 EtherCAT là liên kết giữa giao thức EtherCAT ở cấp độ fieldbus và các thiết bị đầu cuối EtherCAT . Bộ ghép nối chuyển đổi các điện tín đang truyền từ Ethernet 100BASE-TX sang biểu diễn tín hiệu E-bus. Một trạm bao gồm một bộ ghép nối và bất kỳ số lượng thiết bị đầu cuối EtherCAT nào được tự động phát hiện và hiển thị riêng lẻ trong hình ảnh quy trình.

EK1100 là bộ ghép nối EtherCAT của Beckhoff, được thiết kế để kết nối các module I/O với mạng EtherCAT. Thiết bị này giúp truyền dữ liệu tốc độ cao, giảm độ trễ và tăng hiệu suất hệ thống. Với thiết kế nhỏ gọn, EK1100 Beckhoff là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu kết nối chính xác và ổn định.

2. Tính năng nổi bật của EK1100 Bộ ghép nối EtherCAT Beckhoff

• Công nghệ kết nối: 2 x ổ cắm RJ45
• Chiều dài kết nối: lên đến 100 m
• Số lượng thiết bị đầu cuối EtherCAT trong toàn bộ hệ thống: lên tới 65.535

• Hỗ trợ giao thức EtherCAT: Đảm bảo tốc độ truyền dữ liệu cao, giúp tối ưu hóa quá trình điều khiển tự động.
• Thiết kế nhỏ gọn, dễ lắp đặt: Giúp tiết kiệm không gian và tối ưu hóa bố trí hệ thống.
• Kết nối linh hoạt: Hỗ trợ mở rộng hệ thống với nhiều module I/O khác nhau.
• Độ tin cậy cao: Giảm thiểu độ trễ, đảm bảo tín hiệu truyền tải ổn định.
• Tiêu thụ điện năng thấp: Giúp tiết kiệm năng lượng, giảm chi phí vận hành.

3. Ứng dụng của EK1100 Bộ ghép nối EtherCAT Beckhoff

EK1100 Beckhoff được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Tự động hóa nhà máy: Giúp kết nối nhanh chóng các thiết bị điều khiển trong dây chuyền sản xuất.
• Robot công nghiệp: Cung cấp tín hiệu chính xác, giúp điều khiển robot hoạt động ổn định.
• Ngành điện và năng lượng: Ứng dụng trong hệ thống giám sát và điều khiển thiết bị điện.
• Dây chuyền đóng gói và chế biến thực phẩm: Tối ưu hóa quy trình vận hành, đảm bảo chất lượng sản phẩm.

• EK1100 có hai ổ cắm RJ45. Giao diện Ethernet phía trên được sử dụng để kết nối bộ ghép nối với mạng; ổ cắm phía dưới phục vụ cho kết nối tùy chọn của các thiết bị EtherCAT khác trong cùng một phân đoạn. Ngoài ra, có thể sử dụng một mối nối EtherCAT hoặc một phần mở rộng EtherCAT cho phần mở rộng hoặc để thiết lập cấu trúc liên kết dạng đường hoặc dạng sao.

  Nguồn cung cấp cho hệ thống và trường, mỗi nguồn 24 V DC, được cung cấp trực tiếp tại bộ ghép nối. Các đầu cuối EtherCAT được gắn kèm được cung cấp dòng điện cần thiết để giao tiếp từ điện áp hệ thống được cung cấp. Bộ ghép nối có thể cung cấp tối đa 5 V và 2 A. Nếu cần dòng điện cao hơn, các đầu cuối cấp nguồn như EL9410 phải được tích hợp. Nguồn cung cấp trường được chuyển tiếp đến các thành phần I/O riêng lẻ thông qua các tiếp điểm nguồn với dòng điện lên đến 10 A.

4. Lợi ích khi sử dụng EK1100 Bộ ghép nối EtherCAT Beckhoff

• Nâng cao hiệu suất hệ thống: Giảm độ trễ và tối ưu hóa tốc độ truyền dữ liệu.
• Dễ dàng tích hợp: Tương thích với nhiều module I/O khác nhau, linh hoạt trong triển khai.
• Tiết kiệm chi phí: Nhờ độ bền cao, ít cần bảo trì, giúp giảm chi phí vận hành lâu dài.
• Hỗ trợ kỹ thuật chuyên nghiệp: Beckhoff cung cấp dịch vụ hỗ trợ kỹ thuật nhanh chóng và chính xác.
