1. Tổng quan về mô-đun điều khiển van E1612-Rev1
Trong các hệ thống công nghiệp, việc điều khiển van đóng vai trò quan trọng để kiểm soát lưu lượng, áp suất và hướng dòng của chất lỏng hoặc khí. E1612-Rev1 được phát triển nhằm mang lại khả năng điều khiển chính xác, phản hồi nhanh và tương thích tốt với nhiều loại van điện từ hoặc van điều khiển phổ biến.
Thiết kế của mô-đun hướng đến tính ổn định lâu dài, phù hợp cho môi trường hoạt động liên tục với yêu cầu kỹ thuật cao.
2.Đặc điểm nổi bật của E1612-Rev1 BRAUN

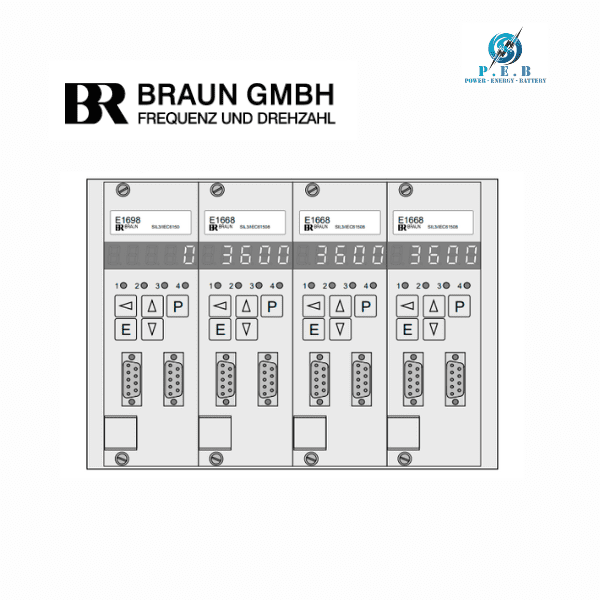

Áp dụng cấu trúc TMR (Triple Modular Redundancy) với ba bộ giám sát E1668 độc lập.
Mỗi Monitor thực hiện đo và đánh giá tốc độ ba lần, đảm bảo độ chính xác và an toàn cao.
Cảnh báo quá tốc độ linh hoạt, thay đổi theo gia tốc của hệ thống.
Giám sát ngưỡng tốc độ thấp nhằm phát hiện lỗi lắp đặt hoặc sự cố của cảm biến tốc độ.
Theo dõi liên tục tình trạng cảm biến tốc độ, giúp phát hiện sớm hư hỏng hoặc sai lệch tín hiệu.
Đánh giá các tín hiệu điều kiện ngắt (trip) bên ngoài thông qua các Voter trong từng Monitor.
Phản ứng của từng Voter có thể cấu hình riêng: chức năng logic, mức kích hoạt thấp/cao, trạng thái trip và thời gian đáp ứng.
Các Monitor được giám sát liên tục bởi Test Generator.
Test Generator theo dõi thường xuyên tín hiệu phản hồi từ cụm van điện từ 2oo3, hỗ trợ kiểm tra theo chu kỳ, tự động hoàn toàn hoặc điều khiển từ bên ngoài.
Giám sát trạng thái của các Trip Line và tự động kiểm tra phản ứng khi kích hoạt Trip Line thông qua tín hiệu phản hồi từ cụm van điện từ 2oo3.
Cụm van 2oo3 có thể được kích hoạt thủ công bằng bàn phím trên mặt trước Test Generator hoặc bằng tín hiệu bên ngoài.
Mỗi Trip Line (mạch ngắt) được thiết kế theo nguyên tắc 2oo3 để tăng độ an toàn.
Các Trip Line I, II, III, IV, V, VI được tạo thành từ rơ-le an toàn với tiếp điểm cưỡng bức
Giám sát Trip Line với chức năng Trip Lock
3.Thông số kỹ thuật
Điện áp tín hiệu tối đa: 30 Vpp
Mức logic thấp: dưới 3 VDC
Mức logic cao: trên 7 VDC
Trở kháng đầu vào: xấp xỉ 22 kΩ
Sử dụng cùng điện thế tham chiếu với các ngõ vào tín hiệu tốc độ.
Mức logic cao: 18 đến 48 VDC (dòng danh định khoảng 6 mA tại 24 VDC)
Mức logic thấp: dưới 3 VDC hoặc để hở đầu vào
Điện thế tham chiếu: cực âm M của nguồn cấp bộ giám sát.
Mức logic cao: 18 đến 33 VDC (dòng danh định khoảng 45 mA tại 24 VDC)
Mức logic thấp: dưới 3 VDC hoặc hở mạch
Điện thế tham chiếu: cực âm M của nguồn cấp của thiết bị giám sát.
4. Ứng dụng thực tế của E1612-Rev1 tại Việt Nam
Nhờ tính linh hoạt và độ tin cậy cao, E1612-Rev1 được sử dụng trong nhiều lĩnh vực công nghiệp:
Nhà máy chế biến thực phẩm và đồ uống: điều khiển van trong hệ thống cấp liệu, trộn và đóng gói.
Ngành xử lý nước và môi trường: kiểm soát lưu lượng trong hệ thống lọc, bơm và phân phối nước.
Công nghiệp hóa chất: đảm bảo quá trình điều khiển lưu chất diễn ra chính xác và an toàn.
Dây chuyền sản xuất tự động: phối hợp với PLC và cảm biến để vận hành đồng bộ.
