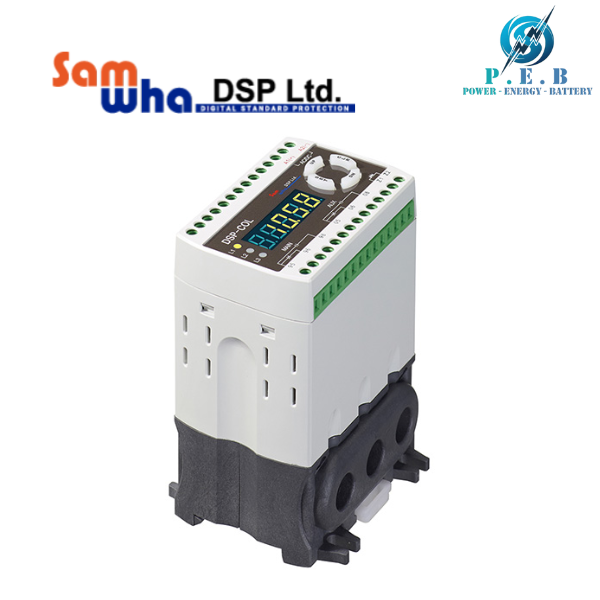

DSP CTL-10Z7 Samwha DSP Vietnam

DSP CTL-10Z7 Samwha DSP Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu sản phẩm

Trong hệ thống điều khiển và bảo vệ động cơ điện công nghiệp, việc sử dụng rơ-le bảo vệ kỹ thuật số (Digital Motor Protection Relay) là giải pháp tối ưu để đảm bảo an toàn, ổn định và hiệu quả vận hành. DSP CTL-10Z7 là sản phẩm nổi bật của Samwha DSP Vietnam, được thiết kế chuyên biệt để giám sát, bảo vệ và điều khiển các động cơ trong môi trường công nghiệp hiện đại.

Thiết bị DSP CTL-10Z7 giúp người dùng giám sát chính xác các thông số điện như dòng, áp, công suất, nhiệt độ và phát hiện sớm các sự cố như quá tải, mất pha, đảo pha, ngắn mạch hay kẹt rô-to. Nhờ ứng dụng công nghệ kỹ thuật số tiên tiến, thiết bị đảm bảo độ chính xác cao, phản ứng nhanh và độ tin cậy tuyệt đối trong mọi điều kiện hoạt động.

2.Tính năng nổi bật của DSP CTL-10Z7

• Tích hợp MCU giúp thực hiện các chức năng bảo vệ với độ chính xác và độ tin cậy cao.

• Chức năng hiển thị: Dòng điện 3 pha, dòng rò, tải %, và tổng thời gian vận hành.

• Ngõ ra Trip và cảnh báo:

  • Tiếp điểm Trip chính (95–96–98) và tiếp điểm Trip phụ.

  • Ở chế độ AU-O, khi chọn AL có thể xuất cảnh báo quá dòng (OC).

  • Khi chọn OFF, đầu ra hoạt động đồng thời với tiếp điểm Trip chính.

• Chức năng bảo vệ DSP CTL-10Z7 :

  • Chống va đập (Shock), dòng điện thấp (UC), dòng rò đất (EC), dòng rò cố định (EC-tb).

  • Có thể chọn chế độ tự phục hồi hoặc không tự phục hồi khi sự cố được khắc phục.

• Hiển thị dạng thanh (Bar Graph) giúp dễ dàng quan sát trạng thái tải.

• Kiểm tra thông số cài đặt trong khi vận hành (bằng nút SET).

• Ghi nhớ nguyên nhân 8 lần Trip gần nhất, có thể xem trong chế độ Trip Mode.

• Bảo mật vận hành bằng mật khẩu (Password) giúp nâng cao hiệu quả quản lý.

• Chức năng tự chẩn đoán (Self-Diagnostic) phát hiện lỗi nội bộ.

• Cảnh báo trước khi xảy ra Trip (Alarm Function).

• Lắp đặt dễ dàng vào lỗ Ø65 hiện có mà không cần gia công thêm.

• Linh hoạt khi sử dụng cảm biến dòng rò (ZCT): Có thể chọn loại gắn ngoài hoặc loại tích hợp (theo yêu cầu).

• Ngõ ra dòng analog 4~20mA cho giá trị dòng vận hành (đối với loại CTL / CTM).

• Truyền thông RS-485 Modbus/RTU (đối với loại CCL / CCM).

• Truyền thông Ethernet (đối với loại CCM-E / CCM-ET).

• Bảo vệ ngắn mạch và rò đất tức thời (≤0.05 giây) cho các model CSL / CSM.

• Hỗ trợ đồng thời RS-485 + 4~20mA output (loại CCTM).

3. Thông số kỹ thuật DSP CTL-10Z7

Cài đặt dòng điện (Current Setting):

• Loại 03: Có thể điều chỉnh trong khoảng 0.2 đến 3A (chỉ áp dụng cho CCL/CCM).

• Loại 10: Phạm vi từ 0.5 đến 10A, sử dụng CT ngoài 0.5–6A, dòng bán thời gian từ 0.5–6A.

• Loại 70: Dòng chính 5–70A, dòng bán thời gian 5–50A.

CT ngoài (External CT): Tương thích với dải dòng 1A đến 1200A.

Dòng rò (Earth Leakage Current): Có thể điều chỉnh từ 30mA đến 2A.

Thời gian trễ (Delay Setting):

• Khởi động (dt): 1–300 giây.

• Quá dòng (ot): 1–60 giây hoặc 5–30 Class (tham khảo đường cong đặc tính).

• Thiếu dòng (ut): 0.5–30 giây.

• Rò đất khởi động (Edt): OFF đến 25 giây.

• Rò đất tác động (Eot): 0.1–30 giây.

• Mất pha (PLc): 1–5 giây.

• Ngược pha (rpc): nhỏ hơn hoặc bằng 0.5 giây.

Nguồn điều khiển: Hỗ trợ điện áp AC100–240V hoặc tùy chọn 24VAC/DC theo yêu cầu đặt hàng.

Ngõ ra DSP CTL-10Z7:

• Trip chính (Main Trip): 1 tiếp điểm SPDT, tải định mức 250VAC/3A hoặc 30VDC/1A (tải trở).

• Ngõ ra phụ (Auxiliary): Các cực 05–06–08, tiếp điểm SPDT, công suất tương tự như ngõ ra chính.

Điều kiện môi trường:

• Nhiệt độ vận hành: -25°C đến 70°C.

• Nhiệt độ lưu trữ: -40°C đến 80°C.

• Độ ẩm hoạt động: 30–85%, không ngưng tụ.

Độ chính xác hiển thị tần số biến tần: Trong phạm vi 20–300Hz, sai số trung bình khoảng ±5%.

Cách điện và chịu điện áp:

• Điện trở cách điện (IEC 60255-5): ≥10MΩ giữa mạch và vỏ (500VDC).

• Chịu điện áp:

  • Mạch – vỏ: AC2000V (60Hz, 1 phút).

  • Giữa các tiếp điểm: AC1000V (60Hz, 1 phút).

4.Ứng dụng của DSP CTL-10Z7 trong công nghiệp

DSP CTL-10Z7 là giải pháp tối ưu cho nhiều lĩnh vực công nghiệp nhờ tính năng đa dạng và độ tin cậy cao. Một số ứng dụng tiêu biểu gồm:

• Nhà máy sản xuất, chế biến thực phẩm – bảo vệ động cơ bơm, quạt, máy nén khỏi sự cố điện.

• Ngành xi măng, thép, hóa chất – kiểm soát dòng điện chính xác cho các động cơ công suất lớn.

• Trạm bơm nước, hệ thống HVAC – đảm bảo thiết bị hoạt động ổn định, tiết kiệm năng lượng.

• Ngành điện lực và năng lượng tái tạo – tích hợp trong tủ điều khiển để giám sát và bảo vệ các mô-tơ quan trọng.

• Tự động hóa nhà máy và SCADA – hỗ trợ kết nối dữ liệu giúp quản lý hệ thống tập trung, thông minh
