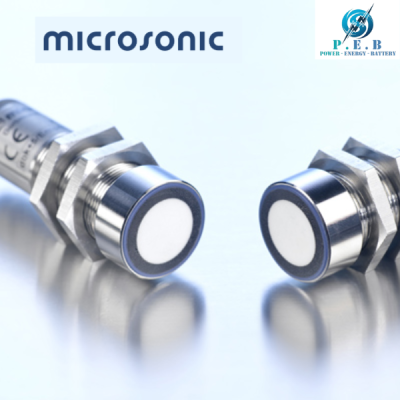

DBK+5/3CDD/M18 E+S Sensor Microsonic Vietnam

DBK+5/3CDD/M18 E+S Sensor Microsonic Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu sản phẩm DBK+5/3CDD/M18 E+S

DBK+5/3CDD/M18 E+S là cảm biến phát hiện tờ đôi (double sheet detector) chất lượng cao, được Microsonic Vietnam sản xuất và phân phối. Thiết bị được thiết kế để phát hiện chính xác tình trạng tờ giấy đôi hoặc nhiều lớp trong quá trình sản xuất, đóng gói và in ấn, giúp ngăn ngừa lỗi sản phẩm và tăng hiệu quả vận hành.

Với DBK+5/3CDD/M18 E+S, doanh nghiệp có thể đảm bảo chất lượng sản phẩm, giảm thiểu rủi ro hư hỏng máy móc và tiết kiệm chi phí bảo trì. Sản phẩm đặc biệt phù hợp với các ngành in ấn, đóng gói giấy, nhãn mác và bao bì.

2. Đặc điểm nổi bật của DBK+5/3CDD/M18 E+S

Phạm vi làm việc

Giấy có trọng lượng từ 100 – 2.000 g/m²
Tấm nhựa và màng mỏng dày tới 5 mm*
Màng tự dính (self-adhesive films)
Kim loại tấm dày tới 2 mm*
Bìa sóng (corrugated card), wafer, PCB
(*: tùy thuộc vào loại vật liệu)

Thiết kế & chế độ hoạt động

Thiết kế: Hình trụ, M18
Chế độ hoạt động: Kiểm soát tờ đôi (double sheet control)
Đặc điểm nổi bật:
- Khoảng cách giữa bộ phát và bộ thu có thể tùy chọn
- Kết nối cáp
- Dành riêng cho ứng dụng siêu âm (ultrasonic-specific)

Phương pháp đo

Hoạt động theo xung với đánh giá biên độ
Tần số cảm biến: 200 kHz
Vùng mù (Blind zone): 7 mm trước bộ phát và bộ thu

3. Thông số kỹ thuật

Thông số điện

Điện áp hoạt động UB: 20 – 30 V DC, có bảo vệ chống đảo cực
Nhiễu điện áp (Voltage ripple): ±10 %
Dòng không tải: ≤50 mA
Loại kết nối: Cáp PUR 2 m, 7 x 0.14 mm²
Cáp bộ phát: Tại bộ thu: 1.2 m PUR, tại bộ phát: 1 m PUR kèm M8 initiator plug

Ngõ ra

Output 1: Double sheet output
- PNP, Imax = 200 mA (UB-2V)
- NOC/NCC điều chỉnh, bảo vệ ngắn mạch
Output 2: Missing sheet output
- PNP, Imax = 200 mA (UB-2V)
- NOC/NCC điều chỉnh, bảo vệ ngắn mạch
Thời gian đáp ứng: < 500 µs (Trigger Mode), 5,5 ms (Free-Run Mode)
Độ trễ trước khi sẵn sàng: < 300 ms

4. Ứng dụng thực tế của DBK+5/3CDD/M18 E+S

Ngành in ấn: Phát hiện tờ giấy đôi trong quá trình in, đảm bảo sản phẩm cuối cùng không bị lỗi.
Đóng gói và bao bì: Giám sát giấy, nhãn hoặc vật liệu mỏng, tránh lỗi chồng lớp trong dây chuyền.
Sản xuất thẻ, nhãn mác, phiếu: Ngăn ngừa sai sót do tờ đôi, giúp tăng độ chính xác và chất lượng sản phẩm.
Tích hợp hệ thống tự động: Kết nối với PLC hoặc HMI để cảnh báo và tự động điều chỉnh dây chuyền.
Ứng dụng đa dạng cho vật liệu mỏng: Không chỉ giấy, cảm biến còn có thể phát hiện nhựa mỏng hoặc các lớp màng trong bao bì.
