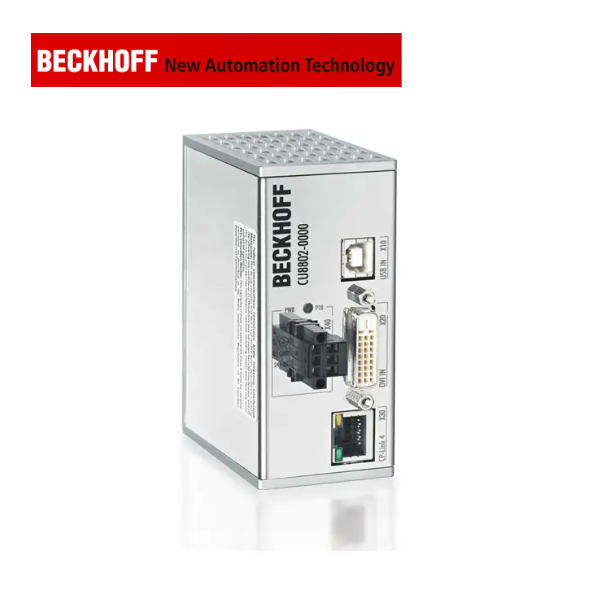

CU8802-0000 Interface Converter Beckhoff

CU8802-0000 Interface Converter Beckhoff các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu tổng quan

CU8802-000x | Hộp truyền tín hiệu CP-Link 4 – Kết nối hiển thị hai cáp

Với công nghệ CP-Link 4, khoảng cách giữa màn hình điều khiển (Control Panel) và máy tính công nghiệp (IPC) có thể đạt tới 100 mét. Trong giải pháp sử dụng một cáp duy nhất, toàn bộ tín hiệu hình ảnh (video), dữ liệu USB 2.0 và nguồn điện được truyền đồng thời qua một sợi cáp Cat.6A.

Giải pháp này giúp giảm đáng kể chi phí dây dẫn và thi công, đồng thời cho phép sử dụng các màn hình không tích hợp nguồn – tức là màn hình thụ động. Công nghệ CP-Link 4 tương thích với các dòng bảng điều khiển đa điểm Beckhoff như CP29xx-0010 (loại tích hợp) và CP39xx-0010 (loại gắn tay).

CP-Link 4 – Kết nối hai cáp hiển thị

Các dòng bảng điều khiển cảm ứng đa điểm CP29xx-0010 và CP39xx-0010 có thể vận hành ở khoảng cách xa lên tới 100 mét so với PC. Trong cấu hình sử dụng hai cáp, CP-Link 4 truyền đồng thời tín hiệu DVI và USB thông qua một cáp CAT-6. Hộp phát tín hiệu CU8802 sẽ kết nối với máy tính thông qua cổng DVI và USB, hoặc qua mô-đun mở rộng PCIe® C9900-E276 được lắp đặt trong IPC.

CP-Link 4 – Kết nối hiển thị một cáp

2. Thông số kỹ thuật nổi bật của CU8802-0000

• Kiểu:

  • Bộ mở rộng CP-Link 4 Tx để kết nối Bảng điều khiển với giao diện CP-Link 4

  • Dành cho PC sử dụng giao diện DVI

  • Cung cấp nguồn điện cho Bảng điều khiển thông qua kết nối 24 V DC

  • Sử dụng hai cáp cho liên kết hiển thị

• Vỏ thiết bị: Kim loại, lắp đặt trên thanh ray DIN

• Giao diện:

  • 1 cổng USB (USB-B) để kết nối với PC (tối đa 1 m)

  • 1 cổng DVI-D để kết nối với PC (tối đa 1 m)

  • 1 cổng CP-Link 4 (RJ45) cho cáp Cat.6A, chiều dài tối đa 100 m

• Cáp đi kèm:

  • USB 2.0 dài 1 m (USB-A sang USB-B)

  • Cáp DVI dài 1 m dành cho PC có giao diện DVI

• Nguồn điện: 24 V DC

• Kích thước (RxCxS): 45 mm x 100 mm x 80 mm

• Nhiệt độ hoạt động: 0…55°C

• Mức bảo vệ: IP20

• Chứng nhận: CE, ATEX, IECEx (yêu cầu mô-đun C9900-Z484)

• Đánh dấu cũ:

  • II 3 G Ex nA IIC T4 Gc

  • II 3 D Ex tc IIIC T135 °C Dc

• Thông tin thêm: Truyền dữ liệu qua USB 2.0 (100 Mbit/s) và DVI

3. Ưu điểm vượt trội của CU8802-0000

• Cầu nối tiện lợi giữa PC và mạng EtherCAT
• Với CU8802-0000, người dùng có thể biến máy tính cá nhân thành một EtherCAT master chỉ trong vài giây. Thiết bị này cực kỳ hữu ích trong quá trình cấu hình hệ thống, cập nhật phần mềm, chạy thử các mô-đun I/O, hay phân tích lỗi nhanh chóng.
• Tương thích hoàn hảo với phần mềm TwinCAT
• Thiết bị hoạt động mượt mà khi sử dụng với phần mềm Beckhoff TwinCAT, nền tảng lập trình và điều khiển hàng đầu trong lĩnh vực tự động hóa. Nhờ đó, kỹ sư có thể dễ dàng cấu hình hệ thống, điều khiển thiết bị, và thu thập dữ liệu trực tiếp thông qua giao diện trực quan.
• Thiết kế nhỏ gọn, dễ dàng mang theo
• Với kích thước chỉ bằng một chiếc hộp diêm, CU8802-0000 dễ dàng bỏ túi, giúp các kỹ sư bảo trì thuận tiện hơn khi làm việc ở hiện trường. Đặc biệt, thiết bị không yêu cầu nguồn ngoài vì đã được cấp điện trực tiếp từ cổng USB, giúp đơn giản hóa quá trình sử dụng.
• Hiệu suất truyền dữ liệu cao, độ trễ thấp
• Hỗ trợ chuẩn USB 2.0 tốc độ cao, CU8802-0000 cho phép truyền tải dữ liệu điều khiển EtherCAT với độ trễ thấp, đảm bảo thời gian phản hồi nhanh – một yếu tố sống còn trong các hệ thống cần thời gian thực như điều khiển robot, servo, hoặc dây chuyền đóng gói.

4. Ứng dụng thực tế

• Cài đặt và cấu hình hệ thống EtherCAT

• Vận hành thử và kiểm tra mô-đun EtherCAT

• Giao tiếp nhanh giữa máy tính kỹ thuật và hệ thống tự động

• Chẩn đoán lỗi, bảo trì hệ thống tại hiện trường

• Học tập và nghiên cứu về mạng EtherCAT trong môi trường đào tạo kỹ thuật
