1. Giới thiệu sản phẩm cMT-FHDX-820

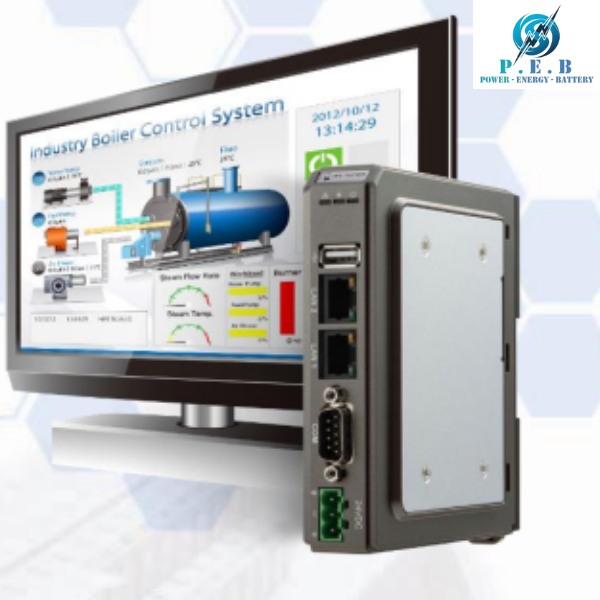

cMT-FHDX-820 là thiết bị HMI (Human Machine Interface) tiên tiến thuộc dòng cMT-Series của thương hiệu Maple Systems, được thiết kế đặc biệt để kết nối với màn hình cảm ứng ngoài thông qua cổng HDMI. Với hiệu năng cao, khả năng xử lý mạnh mẽ và thiết kế nhỏ gọn, cMT-FHDX-820 là giải pháp hoàn hảo cho các hệ thống tự động hóa công nghiệp hiện đại tại Việt Nam.

Sản phẩm hoạt động như một bộ xử lý trung tâm cho giao diện người – máy, cho phép hiển thị trực quan quá trình sản xuất, giám sát dữ liệu, và điều khiển thiết bị thông qua màn hình cảm ứng ngoài. Nhờ khả năng kết nối linh hoạt, cMT-FHDX-820 giúp doanh nghiệp tiết kiệm chi phí, tối ưu không gian và dễ dàng bảo trì.

2. Đặc điểm nổi bật của cMT-FHDX-820

• Đầu ra HDMI™ độ phân giải cao Full HD 1080p

• Bộ xử lý Quad-core với hiệu năng cao và bộ xử lý đồ họa 3D chuyên dụng

• Hỗ trợ phát video độ phân giải cao, giải mã định dạng H.264 1080p

• Tùy chỉnh độ phân giải hiển thị cho màn hình LCD tỷ lệ 16:9 / 4:3

• Thiết kế nhỏ gọn, gắn được trên thanh DIN tiện dụng

• Hệ thống tản nhiệt không quạt, vận hành êm ái và bền bỉ

• Bộ nhớ Flash 4GB và đồng hồ thời gian thực (RTC) tích hợp sẵn

• Một cổng USB Host hỗ trợ kết nối thiết bị ngoài

• Cổng mạng Gigabit Ethernet cho truyền dữ liệu tốc độ cao

• Hỗ trợ giao thức MPI 187.5K

• Tích hợp bộ cách ly nguồn điện (Power Isolator), đảm bảo an toàn cho hệ thống

3. Ứng dụng thực tế của cMT-FHDX-820

Thiết bị cMT-FHDX-820 được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp hiện đại như:

• Hệ thống sản xuất tự động và dây chuyền lắp ráp.

• Trạm điều khiển trung tâm trong nhà máy.

• Hệ thống SCADA, giám sát năng lượng và dữ liệu sản xuất.

• Dây chuyền đóng gói, chiết rót, và kiểm tra chất lượng.

• Ứng dụng trong lĩnh vực thực phẩm, dược phẩm, điện tử, và cơ khí chính xác.

4. Thông số kỹ thuật

Bộ nhớ & Hiệu năng

• Memory Flash: 4 GB

• RAM: 1 GB

• Bộ xử lý: Quad-core RISC

Cổng giao tiếp (I/O Ports)

• Khe cắm thẻ SD: Không hỗ trợ

• USB Host: 1 cổng USB 2.0

• USB Client: Không có

• Ethernet LAN:

  • LAN1: 10/100/1000 Base-T x 1

  • LAN2: 10/100 Base-T x 1

• Cổng COM:

  • COM1: RS-232 (2 dây)

  • COM2: RS-485 (2W/4W)

  • COM3: RS-485 (2W)

• RS-485 Dual Isolation: Không hỗ trợ

• CAN Bus: Không hỗ trợ

Hiển thị & Âm thanh

• Ngõ ra HDMI: Có thể tùy chỉnh, độ phân giải tối đa 1920×1080

• Độ phân giải khuyến nghị:

  • 720×480

  • 720×576

  • 800×600

  • 1024×768

  • 1280×720

  • 1366×768

  • 1920×1080

• Âm thanh: Xuất âm qua HDMI

Thời gian thực & Nguồn điện cMT-FHDX-820

• RTC: Tích hợp sẵn

• Nguồn vào: 24VDC ±20%

• Cách ly nguồn: Có sẵn

• Dòng tiêu thụ: 850mA @ 24VDC

• Chịu điện áp: 500VAC trong 1 phút

• Điện trở cách ly: >50MΩ tại 500VDC

Cấu trúc & Cơ học

• Lớp phủ PCB: Có

• Vỏ: Nhựa

• Kích thước (WxHxD): 29.8 × 130 × 115 mm

• Khối lượng: Khoảng 0.24 kg

• Kiểu lắp: Gắn ray DIN 35mm

Môi trường hoạt động

• Chuẩn bảo vệ: IP20

• Nhiệt độ lưu trữ: -20°C ~ 60°C (-4°F ~ 140°F)

• Nhiệt độ làm việc: 0°C ~ 50°C (32°F ~ 122°F)

• Độ ẩm tương đối: 10% ~ 90% (không ngưng tụ)

• Chống rung: 10–25Hz, 2G (theo trục X/Y/Z, 30 phút)

Chứng nhận cMT-FHDX-820

• CE: Đạt chuẩn

• UL / cULus: Được chứng nhận

Phần mềm hỗ trợ

• EasyBuilder Pro: Phiên bản V6.07.02 hoặc mới hơn

• Weincloud: EasyAccess 2.0 (tùy chọn), Dashboard (tùy chọn)

• CODESYS®: Tùy chọn cài đặt

5. Order code

Model: cMT-FHDX-820
Full HD 1080P High-Resolution HDMI Output, Dual Ethernet Ports, One Serial Port, One USB Port, 32-bit RISC Cortex-A17 1.6GHz CPU, Built-in cMT Server.

Model: MS1-U05L
Industrial Network Switch, Unmanaged, 5 x 10/100 RJ45

Model: WP4070A
Web HMI, 7.0″, TFT, WVGA, LCD, 2xARM Cortex A9 CPU, 1GB RAM, 4GB eMMC Flash, Enet

Model: 4010-0011 Power Supply
Power Supply, Single Output, DIN Rail, 2.5A

Model: 7431-0103
Assy-Cable, CAT5E Ethernet, 5′, Blue
