CEV115M-10007 Encoder TR Electronic Vietnam

CEV115M-10007 Encoder TR Electronic Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

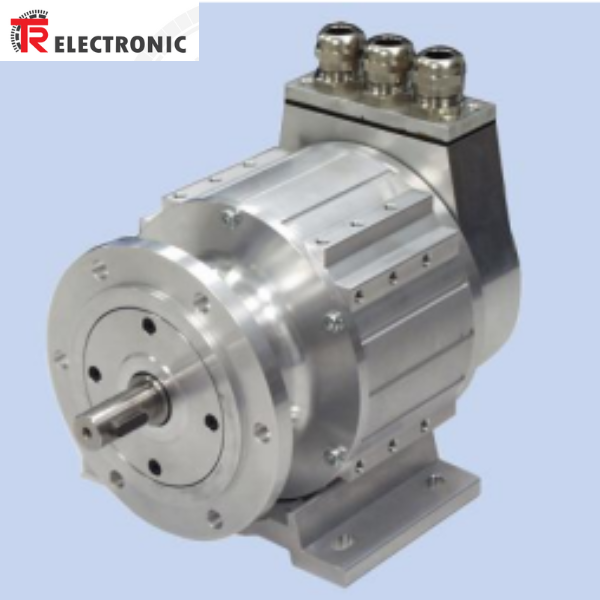

1. Giới thiệu tổng quan về Encoder CEV115M-10007

CEV115M-10007 là mã sản phẩm thuộc dòng encoder quay (rotary encoder) dạng absolute encoder (tuyệt đối), chuyên dùng trong các ứng dụng yêu cầu độ chính xác và độ phân giải cao. Encoder dạng này ghi nhớ vị trí tuyệt đối của trục quay, giúp hệ thống luôn có dữ liệu chính xác ngay cả khi bị mất điện đột ngột. Đây là điểm mạnh vượt trội so với encoder dạng incremental thông thường.

Sản phẩm có thiết kế chắc chắn, đạt chuẩn bảo vệ cao, phù hợp sử dụng trong môi trường công nghiệp khắc nghiệt như nhà máy thép, nhà máy giấy, sản xuất ô tô, cảng biển và tự động hóa quy trình.

2. Thông số kỹ thuật

Giao tiếp Profibus-DP

• Chuẩn giao tiếp: Profibus-DP V0 (IEC 61158, IEC 61784)

• Encoder profile: Class 1 và Class 2 (PNO Encoder-Profile)

• Các tham số hỗ trợ:

  • Đảo chiều đếm

  • Chức năng chia tỉ lệ (scaling)

  • V.v.

• Mã xuất tín hiệu: Binary, Gray, shifted Gray

• Địa chỉ thiết bị: 3…99 (cài đặt bằng công tắc xoay)

• Tốc độ truyền: 9.6 kbit/s đến 12 Mbit/s

Các chức năng chuyên biệt (TR-specific)

• Hộp số (gearbox)

• Xuất tốc độ (velocity output)

• Công tắc giới hạn (limit switches)

• Cấu hình SSI

• Ngõ vào Preset bên ngoài

Giao tiếp SSI (tùy chọn)

• Chuẩn giao tiếp: SSI (Synchronous Serial Interface)

• Ngõ vào xung clock: Optocoupler

• Ngõ ra dữ liệu: RS-422, 2 dây

• Tần số clock: 80 kHz – 1 MHz

• Thời gian đơn tM: 18 µs

• Mã xuất tín hiệu: Binary, Gray, shifted Gray

• Số bit dữ liệu: ≤ 32

• Định dạng dữ liệu: MSB left-justified

• Preset 1 và 2: Cài đặt điện tử (electronic adjustment)

• Mức logic:

  • “0” < +2 VDC

  • “1” = điện áp cung cấp

Thông số cơ khí

• Tốc độ cho phép: ≤ 3.600 vòng/phút (min⁻¹)

• Tải trọng trục tại đầu trục:

  • ≤ 100 N theo trục (axial)

  • ≤ 150 N theo hướng xuyên tâm (radial)

• Tuổi thọ vòng bi: ≥ 2.8 x 10¹⁰ vòng quay tại:

  • Tốc độ ≤ 3.000 vòng/phút

  • Nhiệt độ làm việc ≤ 60°C

  • Tải trục tại đầu trục ≤ 60 N axial, ≤ 90 N radial

• Gia tốc góc cho phép: ≤ 10⁴ rad/s²

• Khối lượng: Khoảng 6 kg

3. Ưu điểm nổi bật của CEV115M-10007

• Chính xác tuyệt đối

Với khả năng cung cấp dữ liệu vị trí tuyệt đối từng vòng quay và số vòng, CEV115M-10007 giúp kiểm soát vị trí máy móc với độ chính xác cực cao, hạn chế tối đa lỗi điều khiển và giảm thời gian dừng máy.

• Độ bền vượt trội

Sản phẩm được thiết kế chuyên biệt cho môi trường công nghiệp khắc nghiệt, chịu được độ rung, bụi, độ ẩm cao và nhiệt độ biến thiên lớn. Chuẩn IP67 cho phép hoạt động ổn định ngoài trời hoặc trong môi trường ẩm ướt.

• Hỗ trợ nhiều giao thức truyền thông

Encoder CEV115M-10007 hỗ trợ giao tiếp với các chuẩn công nghiệp phổ biến như PROFIBUS, CANopen, SSI, EtherCAT và PROFINET, giúp tích hợp dễ dàng vào các hệ thống PLC, DCS hoặc SCADA.

• Dễ dàng lắp đặt và tích hợp

Thiết kế linh hoạt với nhiều tùy chọn về trục, khớp nối và giao tiếp giúp sản phẩm tương thích với đa dạng hệ thống và ứng dụng hiện có trong nhà máy.

• Tiết kiệm chi phí bảo trì

Được chế tạo bằng vật liệu cao cấp và không yêu cầu bảo trì thường xuyên, encoder CEV115M-10007 giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành lâu dài.

4. Ứng dụng thực tế của CEV115M-10007 tại Việt Nam

Encoder CEV115M-10007 hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực tự động hóa và sản xuất:

• Ngành cơ khí chế tạo: Định vị chính xác trục quay trong các máy CNC, máy tiện, máy phay.

• Ngành giấy và bao bì: Giám sát tốc độ quay và điều khiển độ căng cuộn giấy.

• Ngành thép và luyện kim: Đo vị trí trong các hệ thống nâng hạ, cẩu trục, cuộn thép.

• Ngành robot công nghiệp: Điều khiển vị trí khớp tay robot, băng chuyền.

• Ngành thực phẩm – dược phẩm: Đo lường và kiểm soát trong dây chuyền đóng gói, phân loại.
