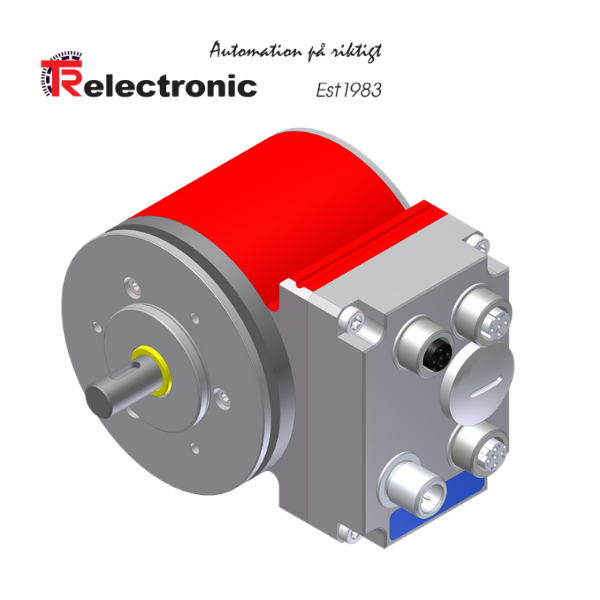

CDV75M-00058 TR Electronic Vietnam Rotating encoder

CDV75M-00058 TR Electronic Vietnam Rotating encoder các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu tổng quan về CDV75M-00058

CDV75M-00058 là mã sản phẩm thuộc dòng rotary encoder cao cấp của thương hiệu TR Electronic, được thiết kế để đo vị trí, tốc độ và góc quay trong các hệ thống tự động hóa công nghiệp hiện đại. Với thiết kế chắc chắn, độ phân giải cao và khả năng tích hợp linh hoạt vào các giao thức điều khiển, CDV75M-00058 là giải pháp lý tưởng cho các ứng dụng yêu cầu độ chính xác và độ tin cậy cao.

2. Thông số kỹ thuật sản phẩm

• Mã sản phẩm: CDV75M-00058

• Tên đầy đủ: CDV75M*8192/32768 EPN 36ZB10NT+FS

• Loại thiết bị: Bộ mã hóa vòng quay (Encoder / Drehgeber)

• Độ phân giải (Steps per revolution): 8192 bước

• Số vòng quay (Revolutions): 32768 vòng

• Giao diện truyền thông: PROFINET / PROFIsafe

• Tiêu chuẩn an toàn:

  • EN 62061

  • EN ISO 13849

  • EN 61508

• Tín hiệu đầu ra: K1 + K2 + Neg

• Mức tín hiệu: 5V

• Điện áp cấp nguồn: 13–27V DC

• Cấp bảo vệ: IP65 (chống bụi và chịu nước nhẹ)

• Bản vẽ kỹ thuật: Số hiệu 04-CDV75M-M0015

• Dòng sản phẩm: CDV75M

• Độ phân giải (Steps/Turn):
  8192 / 32768 + 4096

• Loại trục / Mặt bích:
  Trục 10KW19 / Mặt bích ZB36

• Công nghệ cảm biến:
  Quang học (Optical) / Từ tính (Magnetic)

• Kiểu thiết kế:
  Trục đặc (Solid shaft)

• Đường kính thiết bị:
  75 mm

• Giao thức truyền thông:
  PROFINET / PROFIsafe + tín hiệu gia tăng (Incremental TTL)

• Kiểu kết nối:

  • 3 x đầu nối M12, 4 chân (radial)

  • 1 x đầu nối M12, 5 chân (radial)

• Vật liệu vỏ:
  Nhôm loại SWR (Aluminium SWR)

• Cấp bảo vệ:
  IP65 – chống bụi hoàn toàn và chống tia nước áp lực thấp

• Mức an toàn chức năng:
  SIL3 / PLe (theo tiêu chuẩn an toàn chức năng IEC/ISO)

3.Đặc điểm nổi bật của mã hóa quay CDV75M-00058

• Độ phân giải cao, đo lường chính xác

CDV75M-00058 là mã hóa quay tuyệt đối (absolute encoder), cung cấp dữ liệu vị trí duy nhất tại mọi thời điểm. Thiết bị có độ phân giải lên đến 16 bit / vòng quay và hỗ trợ multi-turn – lý tưởng cho các ứng dụng yêu cầu độ chính xác định vị cực cao như robot công nghiệp, máy CNC, máy ép khuôn, băng chuyền, thang nâng, hệ thống cẩu, v.v.

•  Thiết kế cơ khí chắc chắn

Vỏ encoder được chế tạo từ nhôm nguyên khối hoặc thép không gỉ tùy theo model, mang lại khả năng chống rung, chống sốc và chống bụi hiệu quả. CDV75M-00058 có chuẩn bảo vệ lên đến IP65/IP67, cho phép hoạt động ổn định trong điều kiện môi trường khắc nghiệt như bụi, độ ẩm cao, hay khu vực ngoài trời.

•  Giao tiếp linh hoạt – kết nối dễ dàng

Bộ mã hóa quay CDV75M-00058 hỗ trợ nhiều giao thức truyền thông công nghiệp như:

• SSI (Synchronous Serial Interface)

• Profibus-DP

• CANopen

• EtherCAT

• PROFINET

Việc hỗ trợ đa giao thức giúp encoder dễ dàng tích hợp với các hệ thống điều khiển của Siemens, Beckhoff, Allen Bradley, Omron và nhiều hãng khác.

4.Ứng dụng của CDV75M-00058 trong công nghiệp

Với độ chính xác cao và độ bền vượt trội, CDV75M-00058 được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Tự động hóa nhà máy: đo lường vị trí và tốc độ của băng chuyền, thang máy, cơ cấu truyền động.

• Ngành robot: điều khiển chính xác cánh tay robot và hệ trục XYZ.

• Công nghiệp năng lượng tái tạo: giám sát vị trí cánh quạt trong hệ thống điện gió.

• Máy công cụ: kiểm soát chính xác chuyển động trong máy tiện, máy phay CNC.

• Ngành thực phẩm và dược phẩm: theo dõi chuyển động quay của các máy đóng gói và chiết rót.
