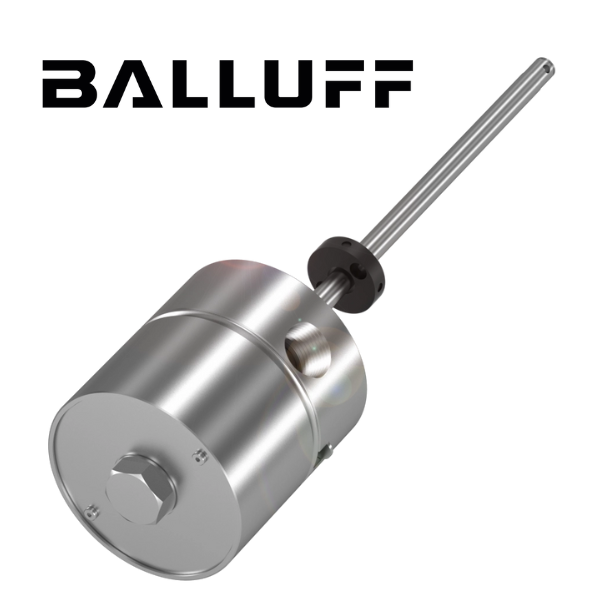

BTL2Z48 Balluff BTL7-E500-M0090-J-DEXC-TA12

BTL2Z48 Balluff BTL7-E500-M0090-J-DEXC-TA12 các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Tổng quan về cảm biến BTL2Z48 Balluff

Trong lĩnh vực tự động hóa và điều khiển công nghiệp hiện đại, yêu cầu về độ chính xác, độ lặp lại cao và khả năng vận hành ổn định ngày càng trở nên khắt khe. Đó là lý do vì sao cảm biến từ giảo BTL7-E500-M0090-J-DEXC-TA12 trở thành giải pháp lý tưởng cho những hệ thống cần giám sát vị trí tuyến tính liên tục và chính xác, đặc biệt trong các máy ép thủy lực, xilanh, hệ thống điều khiển hành trình, khuôn mẫu và dây chuyền sản xuất.

BTL2Z48 Balluff BTL7-E500-M0090-J-DEXC-TA12 là một trong những dòng cảm biến từ giảo cao cấp của hãng Balluff – thương hiệu hàng đầu của Đức chuyên về công nghệ cảm biến và tự động hóa công nghiệp.

Cảm biến được thiết kế để đo vị trí tuyệt đối không tiếp xúc thông qua nguyên lý từ giảo (magnetostrictive), đảm bảo độ chính xác cao, không bị mài mòn theo thời gian, lý tưởng cho các ứng dụng yêu cầu khắt khe về môi trường và độ tin cậy.

2. Thông số kỹ thuật chính của BTL2Z48 Balluff

Giao diện tín hiệu: Tín hiệu tương tự (Analog), dạng điện áp
Chiều dài đo: Từ 25 mm đến 7620 mm
Độ lặp lại: ±10 µm
Độ tuyến tính:
- Từ 50 đến 500 mm: ±50 µm
- Từ 501 đến 5500 mm: ±0,01% toàn dải (FS)
- Trên 5500 mm: ±0,02% toàn dải (FS)
Điện áp hoạt động (Ub): 10…30 VDC
Nhiệt độ môi trường: -40 °C đến +80 °C
Cấu hình cơ khí: Lắp đặt với ngàm chuẩn 18h6
Mức độ bảo vệ: IP68 (chống bụi và ngâm nước)
Chứng nhận và tiêu chuẩn:
- CE
- CSA
- IECEx
- WEEE
- UKCA
- CCC Ex
Phân loại phòng nổ (Ex):
- ATEX:
  - Nhóm 1G (EPL Ga)
  - Nhóm 1D (EPL Da)
- IECEx:
  - EPL Ga
  - EPL Da
- NEC 500: Class I, Division 1
- NEC 505: Class I, Zone 1

3. Nguyên lý hoạt động của cảm biến từ giảo Balluff

Cảm biến từ giảo BTL2Z48 Balluff hoạt động dựa trên hiệu ứng từ giảo – một hiện tượng vật lý khi từ trường tác động lên một vật liệu dẫn sóng và tạo ra sóng siêu âm lan truyền. Bộ điều khiển sẽ đo thời gian từ khi phát xung đến khi nhận tín hiệu dội lại từ vị trí nam châm, từ đó tính toán chính xác vị trí hiện tại của đối tượng cần đo.

Ưu điểm vượt trội của nguyên lý này là:

Không tiếp xúc vật lý, không mài mòn cơ khí
Độ chính xác cực cao, ổn định lâu dài
Chống nhiễu tốt, phù hợp môi trường công nghiệp nặng

Độ chính xác và độ phân giải cao: Đảm bảo kiểm soát vị trí liên tục, lý tưởng cho điều khiển servo hoặc vòng lặp kín
Khả năng hoạt động trong môi trường khắc nghiệt: IP67, nhiệt độ rộng, chống dầu, nước, bụi
Tuổi thọ dài hạn: Cảm biến không bị hao mòn, giúp giảm chi phí bảo trì
Dễ dàng tích hợp: Chuẩn tín hiệu analog 4–20 mA phổ biến, tương thích hầu hết PLC, HMI, SCADA
Ứng dụng linh hoạt: Từ công nghiệp nhẹ đến nặng như robot, máy CNC, máy ép, cơ cấu nâng hạ
