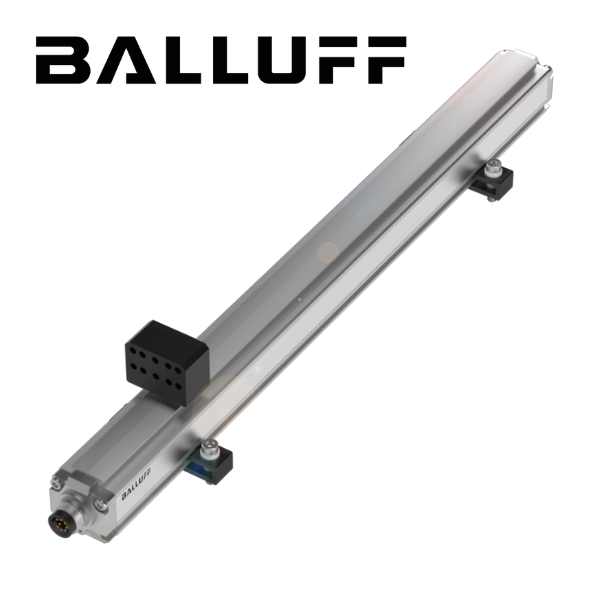

BTL15NH Balluff Cảm biến vị trí

BTL15NH Balluff Cảm biến vị trí các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu về cảm biến BTL15NH Balluff

Cảm biến BTL15NH sử dụng công nghệ đo từ tính không tiếp xúc (magnetostrictive), cho phép phát hiện vị trí với độ chính xác cao mà không bị hao mòn cơ học trong quá trình sử dụng. Công nghệ này giúp tăng tuổi thọ thiết bị và đảm bảo độ ổn định lâu dài trong các điều kiện làm việc khắc nghiệt.

Balluff thiết kế BTL7-E501-M0150-P-S32 với khả năng kháng rung, kháng nước, kháng bụi, thích hợp lắp đặt trong các môi trường công nghiệp có nhiều dầu, bụi, hoặc va đập cơ học mạnh.

2. Ưu điểm nổi bật của cảm biến

Công nghệ magnetostrictive không tiếp xúc

Không có bộ phận chuyển động tiếp xúc trực tiếp → tuổi thọ cao, không mài mòn.
Hoạt động ổn định và liên tục trong thời gian dài.

Đo lường chính xác vị trí tuyến tính

Độ phân giải cao đến micromet.
Phản hồi nhanh, phù hợp cho các ứng dụng cần độ chính xác chuyển động cao như máy ép, máy CNC, máy thủy lực.

Tích hợp dễ dàng trong hệ thống tự động hóa

Giao thức truyền thông đa dạng: Analog (0-10V, 4-20mA), SSI, IO-Link hoặc các giao thức công nghiệp như Profinet, EtherCAT (tùy mã sản phẩm).
Dễ dàng kết nối với PLC, HMI, bộ điều khiển trung tâm.

Vỏ bọc bền bỉ đạt chuẩn IP67/IP68

Vật liệu thép không gỉ hoặc nhôm công nghiệp.
Khả năng chống bụi, nước, dầu và rung chấn.

Cấu hình linh hoạt

Độ dài đo đa dạng: từ vài mm đến vài mét (tùy mã).
Tùy chọn nhiều loại con trượt (position magnets) để phù hợp với yêu cầu cơ khí khác nhau.

3. Thông số kỹ thuật cơ bản của BTL15NH

Phong cách: Loạt hồ sơ
Phần lắp ráp: Kẹp gắn
Vật liệu vỏ ngoài: Nhôm, xử lý anodized
Số lượng nam châm tối đa: 2
Đầu nối: M16x0.75, 8 chân
Đầu ra tương tự:
- Analog, dòng điện 4…20 mA
- Analog, dòng điện 20…4 mA
Phạm vi đo lường: 200 mm
Tần số lấy mẫu tối đa: 4000 Hz
Độ phi tuyến tính tối đa: ±50 µm
Độ chính xác lặp lại: ±5 µm
Điện áp hoạt động (Ub): 10…30 VDC
Nhiệt độ môi trường hoạt động: -40…85 °C
Cấp bảo vệ IP: IP67

4. Ứng dụng

Với độ chính xác cao, khả năng hoạt động bền bỉ và thiết kế linh hoạt, BTL7-E501-M0150-P-S32 được ứng dụng trong nhiều lĩnh vực:

Máy ép thủy lực / xi lanh thủy lực: Đo hành trình piston, giúp điều khiển lực ép chính xác.
Tự động hóa nhà máy: Điều khiển vị trí tay máy, thiết bị chuyển động tuyến tính trong dây chuyền sản xuất.
Ngành công nghiệp nhựa: Giám sát khuôn máy ép nhựa.
Cơ khí chính xác: Đo lường hành trình trượt trong các hệ thống CNC hoặc robot tự động.
Ứng dụng robot công nghiệp: Giám sát vị trí tuyến tính của trục robot.
