AG 9331 Erhardt+Leimer Vietnam Linear drive

AG 9331 Erhardt+Leimer Vietnam Linear drive các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

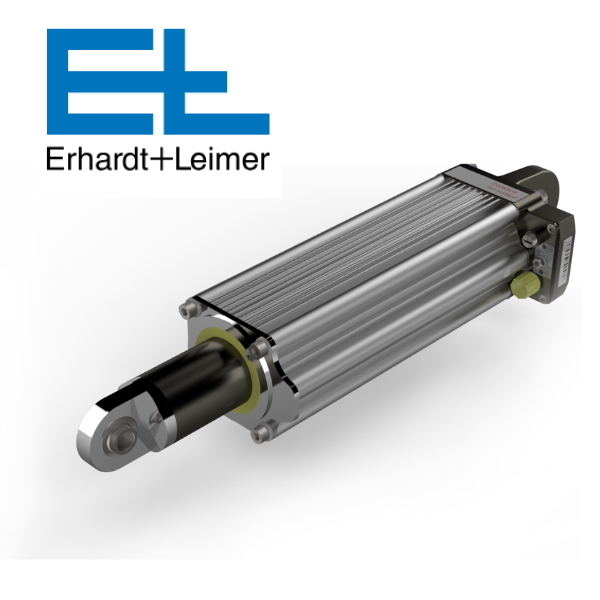

1. Tổng quan về AG 9331

AG 9331 là dòng linear drive được thiết kế để định vị tuyến tính chính xác trong các hệ thống điều khiển biên vải, điều chỉnh lưới in, hoặc các bộ phận chuyển động tuyến tính cần kiểm soát. Thiết bị được tích hợp động cơ điện và bộ cảm biến hành trình, giúp phản hồi vị trí nhanh chóng và chính xác. Erhardt+Leimer, một thương hiệu nổi tiếng đến từ Đức, đã phát triển AG 9331 với tiêu chí tối ưu hóa cho hiệu suất cao và tuổi thọ dài trong điều kiện làm việc liên tục.

2. Ứng dụng phổ biến của AG 9331

• Hệ thống điều khiển biên vải (Web Guiding Systems)

• Máy in cuộn tốc độ cao

• Dây chuyền sản xuất giấy và bao bì carton

• Ngành dệt may – kiểm soát mép vải

• Máy cắt tự động – định vị lưỡi dao

• Thiết bị cuộn/kéo – điều chỉnh chính xác vị trí vật liệu

3. Đặc điểm nổi bật của AG 9331

• Sử dụng công nghệ động cơ không chổi than (BLDC) không mài mòn, đảm bảo độ chính xác định vị cao và khả năng điều khiển động học vượt trội.

• Phù hợp với các ứng dụng yêu cầu lực tác động tối đa lên đến 3000 N.

• Tích hợp encoder đa vòng độ phân giải cao giúp xác định chính xác vị trí rotor và vị trí tuyệt đối.

• Vẫn có thể xác định vị trí tuyệt đối ngay cả khi mất nguồn, mà không cần dùng pin dự phòng.

• Thiết kế nhỏ gọn, tiết kiệm không gian nhờ tích hợp sẵn bộ điều khiển điện tử (gồm điều khiển vị trí, tốc độ và dòng điện).

• Mật độ công suất cao, khả năng chịu quá tải tốt.

• Tích hợp hệ thống giám sát nhiệt độ, tăng độ an toàn và ổn định khi vận hành.

• Hỗ trợ kết nối Ethernet/UDP để tích hợp vào mạng điều khiển trung tâm.

• Cung cấp các công cụ chẩn đoán và bảo trì đơn giản thông qua nền tảng quản lý web, dễ dàng truy cập bằng trình duyệt tiêu chuẩn.

4. Thông số kỹ thuật chính

Thông số kỹ thuật chính

• Điện áp hoạt động (giá trị danh định): 24 V DC

• Dải điện áp hoạt động (bao gồm độ gợn): 20 V DC đến 30 V DC

• Dòng điện danh định: Xấp xỉ 7.7 A

• Hành trình tác động danh định: ±50 mm / ±100 mm

• Tốc độ tác động danh định: 30 mm/s

• Lực tác động danh định: Lên đến 3000 N

Môi trường hoạt động

• Nhiệt độ môi trường làm việc: 0 °C đến +60 °C

• Nhiệt độ lưu trữ: -25 °C đến +80 °C

• Độ ẩm tương đối: 15% đến 95%

• Độ cao lắp đặt: Từ 0 m đến 3000 m so với mực nước biển

Thông tin cơ học và bảo vệ

• Khối lượng:
  ▸ Xấp xỉ 4.7 kg (với hành trình ±50 mm)
  ▸ Xấp xỉ 5.2 kg (với hành trình ±100 mm)

• Cấp cách điện: Lớp F

• Cấp bảo vệ: IP54

• Kích thước: Xem bản vẽ kích thước (dimension drawing)
