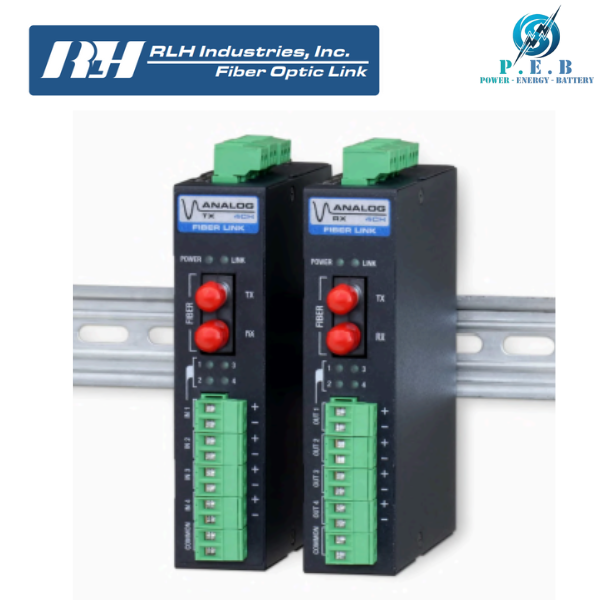

1. Giới thiệu sản phẩm ADIO-420TX-DR-NO-03-1 RLH Vietnam
ADIO-420TX-DR-NO-03-1 là thiết bị truyền tín hiệu công nghiệp được thiết kế để chuyển đổi và truyền tải tín hiệu analog chuẩn 4~20mA qua đường truyền sợi quang kép. Công nghệ này không chỉ đảm bảo dữ liệu được truyền với độ chính xác cao mà còn loại bỏ hoàn toàn ảnh hưởng của nhiễu điện từ (EMI) và suy hao tín hiệu.
Với thiết kế đạt chuẩn công nghiệp, ADIO-420TX hoạt động ổn định trong môi trường khắc nghiệt, đáp ứng nhu cầu của các lĩnh vực đòi hỏi an toàn và độ tin cậy tuyệt đối như dầu khí, năng lượng, viễn thông và tự động hóa nhà máy.
2. Đặc điểm nổi bật
Trên mặt trước thiết bị (Front Panel):
Cổng đầu vào / đầu ra (I/O contact terminals)
Đèn LED trạng thái
Cổng sợi quang TX hoặc RX
Yêu cầu nguồn điện
Cần 01 nguồn 24 VDC cho mỗi phía của hệ thống
Trước khi vận hành, cần gắn chặt khối terminal vào đúng vị trí
Luôn ngắt nguồn điện trước khi đấu dây hệ thống
Đấu nối nguồn
Thiết bị có các cặp terminal nguồn dự phòng (PWR1 / PWR2) ở phía trên thiết bị
Có thể dùng một trong hai cặp terminal hoặc cả hai cặp để cấp nguồn 24 VDC
Nguồn đầu vào không phân biệt cực tính (Not polarity sensitive)
Ngõ cảnh báo (Alarm Contact)
Tiếp điểm báo động kích hoạt khi:
Liên kết quang bị ngắt
Hoặc thiết bị mất nguồn
Dây từ cảm biến hoặc bộ điều khiển được đấu vào các terminal màu xanh lá, nhãn Input (trên bộ phát) và Output (trên bộ thu)
3. Ứng dụng của ADIO-420TX-DR-NO-03-1 RLH Vietnam
Sản phẩm ADIO-420RX được ứng dụng trong nhiều lĩnh vực quan trọng:
Ngành dầu khí & hóa chất: Truyền tín hiệu từ cảm biến trong môi trường xa trung tâm điều khiển.
Ngành năng lượng: Dùng trong trạm điện, hệ thống năng lượng mặt trời, điện gió để giám sát tín hiệu.
Tự động hóa công nghiệp: Truyền tín hiệu từ PLC, DCS hoặc SCADA trong dây chuyền sản xuất.
Viễn thông & hạ tầng: Ứng dụng trong hệ thống giám sát cầu đường, đường hầm.
Xử lý nước & môi trường: Giám sát tín hiệu từ cảm biến đo lưu lượng, áp suất, mực nước.
4. Thông số kỹ thuật
Phương thức truyền
Truyền tín hiệu bằng ánh sáng điều tần (frequency modulated light) qua cáp quang
Thông số quang học
Multimode: 1310 nm
Singlemode: 1310 nm / 1550 nm
Kết nối: ST hoặc SC connectors
Khoảng cách truyền (theo chuẩn industry fiber & connector attenuation)
Dual Fiber Multimode (50 μm & 62.5/125 μm): 2 km / 1.2 miles
Singlemode (9/125 μm):
20 km / 12.4 miles
60 km / 37 miles
120 km / 74 miles
Single Fiber, Bi-Directional (9/125 μm):
20 km / 12.4 miles
60 km / 37 miles
Lưu ý: khoảng cách thực tế phụ thuộc tình trạng sợi quang, splice và đầu nối
Hiệu suất hệ thống
Độ chính xác: 99.8% (Transmitter + Receiver, tại 25°C, 24VDC)
Ảnh hưởng nhiệt độ môi trường: ~0.4% toàn dải (-40°F … +158°F)
Băng thông: 10 kHz
Độ trễ: ≤ 16 μs
Độ phân giải tín hiệu: 16-bit (65,536 bước)
Ngõ vào analog (1–4)
Dải hoạt động: 0–20 mA (DC), dạng differential
Trở kháng: 250 Ω
Bảo vệ quá dòng: 24 mA
Ngõ ra analog (1–4)
Loop Voltage: 23.7 VDC
Điện trở vòng tối đa: 1000 Ω
Tín hiệu ngõ ra tối đa: 24 mA
Dạng: single-ended, unipolar
Nguồn cấp
Yêu cầu: 24–48 VDC
Công suất tiêu thụ:
Transmitter: tối đa 8 W
Receiver: tối đa 10 W
Nguồn cấp dự phòng kép (dual redundant inputs)
Kết nối dây: Terminal dạng vít, dây 16–26 AWG
Cách ly nguồn DC: 1.5 kV
Bảo vệ: PTC thermistors, zener diodes, varistors
Bảo vệ quá dòng: 0.5 A (tự phục hồi)
Điều kiện môi trường
Nhiệt độ hoạt động: -40°C … +70°C (-40°F … +158°F)
Độ ẩm: tới 95%, không ngưng tụ
5.Order code
Code: ADIO-420TX-DR-NO-03-1
Analog + Contact Closure Fiber Link Unit, 4CH 4~20mA TX + 16CH
I/O (Input: Dry ; Output: Normally Open), Multimode, SC, 2km/1.2mi.,
Dual Fiber
Code: ADIO-420RX-DR-NO-03-1
Analog + Contact Closure Fiber Link Unit, 4CH 4~20mA RX + 16CH
I/O (Input: Dry ; Output: Normally Open), Multimode, SC, 2km/1.2mi.,
Dual Fiber
