750-474 Wago Vietnam Hệ thống I/O

750-474 Wago Vietnam Hệ thống I/O các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

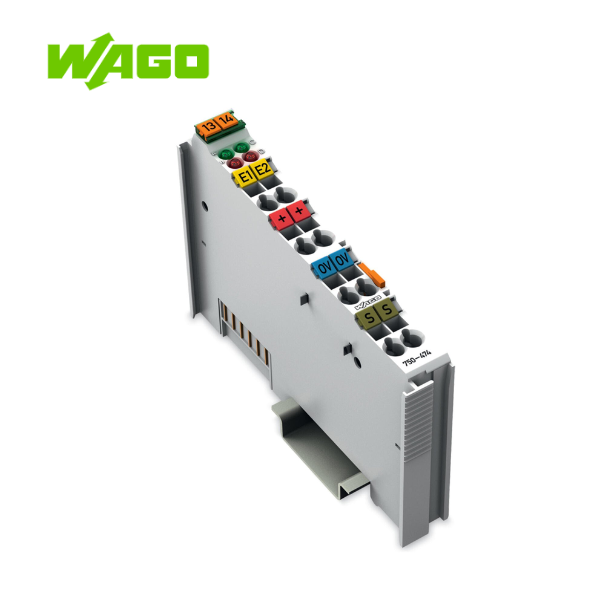

1.Giới thiệu sản phẩm 750-474 Wago

Mô-đun ngõ vào analog này cấp nguồn cho các bộ chuyển đổi tín hiệu phía trường (field-side signal conditioners) và truyền tín hiệu analog cách ly điện đến hệ thống bus.

Nguồn 24 V phía trường được lấy từ các tiếp điểm nối nguồn (power jumper contacts) của mô-đun.

Lớp chắn (shield) được nối trực tiếp vào thanh ray DIN (DIN-rail).

Khi dòng điện khoảng 25 mA, chức năng bảo vệ quá tải sẽ chuyển ngõ vào đo sang trạng thái trở kháng cao. Khi điều kiện hoạt động trở lại bình thường, ngõ vào đo sẽ tự động trở về trạng thái ban đầu.

Mô-đun này có khả năng cấp nguồn cho các bộ chuyển đổi tín hiệu 2 dây mà không cần nguồn riêng biệt.

2.Thông số kỹ thuật

• Số lượng ngõ vào analog: 2

• Tổng số kênh (trên mô-đun): 2

• Loại tín hiệu: Dòng điện

• Loại tín hiệu (dòng điện): 4 … 20 mA DC

• Kiểu kết nối cảm biến: 2 x (2 dây, 3 dây)

• Tần số lọc đầu vào (analog): 50 Hz

• Điện áp đầu vào (tối đa): 24 V

• Ghi chú về điện áp đầu vào: Phi tuyến tính, có bảo vệ quá tải – U = 1.2 V + 160 Ω x I đo

• Đặc điểm tín hiệu: Đầu vào một đầu (single-ended)

• Độ phân giải: 15 bit

• Điện trở đầu vào (tối đa): 220 Ω

• Chiều rộng dữ liệu:

  • 2 x dữ liệu 16-bit

  • 2 x dữ liệu điều khiển/trạng thái 8-bit (tùy chọn)

• Bảo vệ quá áp: 30 V, có bảo vệ ngược cực

• Khả năng khử nhiễu tại tần số lấy mẫu: -100 dB

• Khả năng khử nhiễu trên tần số lấy mẫu: -40 dB

• Thời gian chuyển đổi (điển hình): 80 ms

• Sai số đo (ở nhiệt độ tham chiếu): 25°C

• Độ lệch sai số đo (tối đa) so với giá trị đầu trên: 0.1%

• Sai số nhiệt độ (tối đa) so với giá trị đầu trên: 0.01%/K

• Điện áp cung cấp (cho hệ thống): 5 VDC (qua tiếp điểm dữ liệu)

• Dòng tiêu thụ (nguồn 5 V hệ thống): 75 mA

• Điện áp cung cấp (cho phía trường): 24 VDC (-25 … +30%), qua tiếp điểm nhảy nguồn

• Truyền tải nguồn phía trường: Qua tiếp điểm lưỡi dao và tiếp điểm lò xo

• Cách ly: 500 V giữa hệ thống và phía trường

• Đèn chỉ báo:

  • LED (A, C) màu xanh lá: Hoạt động AI 1, AI 2

  • LED (B, D) màu đỏ: Lỗi AI 1, AI 2

• Số lượng tiếp điểm nhảy nguồn đầu vào: 2

• Số lượng tiếp điểm nhảy nguồn đầu ra: 2

3.Đặc điểm nổi bật của mô-đun 750-474 Wago

• Tín hiệu chính xác và ổn định
  Với dải tín hiệu 4–20 mA cùng độ phân giải 12 bit, 750-474 Wago mang đến độ chính xác cao trong điều khiển thiết bị ngoại vi, đặc biệt trong các hệ thống đòi hỏi độ tin cậy cao như dây chuyền đóng gói, dây chuyền chế biến thực phẩm, xử lý nước thải…

• Tương thích linh hoạt với các hệ thống tự động hóa
  Mô-đun dễ dàng tích hợp với các mô-đun khác trong hệ thống WAGO-I/O-SYSTEM 750, tương thích với nhiều PLC và HMI thông qua các chuẩn truyền thông như Modbus TCP, EtherCAT, Profibus, CANopen…

• Thiết kế mô-đun nhỏ gọn, dễ bảo trì
  Thiết kế dạng mô-đun giúp việc lắp đặt nhanh chóng và thuận tiện trong không gian tủ điều khiển chật hẹp. Khi cần bảo trì, chỉ cần tháo rời mô-đun riêng biệt mà không ảnh hưởng đến toàn bộ hệ thống.

• An toàn và tiết kiệm năng lượng
  Mô-đun được cách ly tín hiệu, đảm bảo không gây nhiễu hoặc hư hại cho các thiết bị lân cận. Ngoài ra, hoạt động với điện áp thấp giúp tiết kiệm năng lượng và an toàn cho người sử dụng.

4.Ứng dụng thực tế của 750-474 Wago tại Việt Nam

Tại Việt Nam, 750-474 Wago được các nhà máy, khu công nghiệp và hệ thống tòa nhà thông minh tin dùng trong nhiều lĩnh vực như:

• Tự động hóa nhà máy (Factory Automation)

• Giám sát và điều khiển nhiệt độ – áp suất – dòng chảy

• Quản lý năng lượng (Energy Management Systems)

• Ngành chế biến thực phẩm – nước giải khát

• Tự động hóa trong xử lý nước – nước thải
